スガツネ工業/ランプ 上吊式引戸 FD35SP デュアルソフトクローザー仕様 上ローラー木口堀込
戸先も戸尻もソフトクローズします。
| 商品管理番号 | FD35SP_DSC_UK |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 資料 | 施工説明書（日本語版） |
【標準仕様例】
上レールの種類は、部品詳細よりご確認ください。
| 部品 | [必須] 上レール※選択部品 | [必須 ] 部品 | [推奨] オプション | ||||||
|---|---|---|---|---|---|---|---|---|---|
| ①上レール 面付用  |
①上レール 掘込用  |
③デュアルソフト クローザー  FD35SP-WRH-DSC |
④後付トリガー ③付属品 |
⑤上ローラー デュアルソフトクローザー対応  FD35SP-WRH-N |
⑥下ガイド ローラー付  FD50-BGR18 |
⑦バンパーブロック FD35EV-HBB |
⑧後付トリガー FD35EV-TRG |
⑨扉下側埋め込み ガイドレール  FD30-HBRT1500SIL |
|
片引き |
長さ 1820mm × 1本 ソフトクローザー専用 |
必須部品セット 品番：FD35SPDHCP × 1 |
─ | ─ | (1本) | ||||
2枚引き違い |
長さ 1820mm × 2本 ソフトクローザー専用 |
必須部品セット 品番：FD35SPDHCP × 2 |
─ | ─ | (2本) | ||||
2枚引き分け |
長さ 3640mm × 1本 スタンダード用 |
必須部品セット 品番：FD35SPDHCP × 2 |
1ヶ | 2ヶ | (2本) | ||||
高い信頼性と軽快な操作感を実現！！施設・店舗にも対応可能な引戸用デュアルソフトクローザー。可倒式レバーにより、扉の脱着が、より簡単・確実になりました。
- 引込量が約100mmで安心！2段階でゆっくり引き込むシーケンシャルWダンパー搭載で、開けるときもより軽い力で開けられる（FD30比）。
- 開き方向も最後はゆっくり引き込む。引込量は戸尻側約50mm。

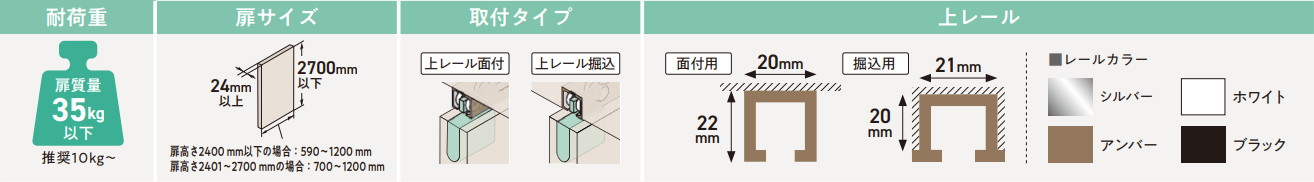

| 扉幅 | 扉高さ2400mm以下の場合590～1200mm、扉高さ2401～2700mmの場合700～1200mm |
|---|---|
| 扉高さ | 2700mm以下 |
| 扉厚 | 24mm以上 |
| 扉質量 | 35kg以下（扉１枚当り）※推奨10kg～ |
構成部品
- 扉の脱着は、ワンタッチです。
- 操作力は1.5kgfです。
- 引込量は、戸先100mm 戸尻50㎜です。
| 部品 | [必須] 上レール※選択部品 | [必須] 部品 | [推奨] オプション | ||||||
|---|---|---|---|---|---|---|---|---|---|
| ①上レール 面付用 |
①上レール 掘込用 |
③デュアルソフト クローザー FD35SP-WRH-DSC |
④後付トリガー ③付属品 |
⑤上ローラー デュアルソフトクローザー対応 FD35SP-WRH-N |
⑥下ガイド ローラー付 FD50-BGR18 |
⑦バンパーブロック FD35EV-HBB |
⑧後付トリガー FD35EV-TRG |
⑨扉下側埋め込み ガイドレール FD30-HBRT1500SIL |
|
| 片引き |
長さ 1820mm × 1本 ソフトクローザー専用 |
1ヶ | 1ヶ | 1ヶ | 1ヶ | ─ | ─ | (1本) | |
| 2枚引き違い |
長さ 1820mm × 2本 ソフトクローザー専用 |
2ヶ | 2ヶ | 2ヶ | 2ヶ | ─ | ─ | (2本) | |
| 2枚引き分け |
長さ 3640mm × 1本 スタンダード用 |
2ヶ | 2ヶ | 2ヶ | 2ヶ | 1ヶ | 2ヶ | (2本) | |

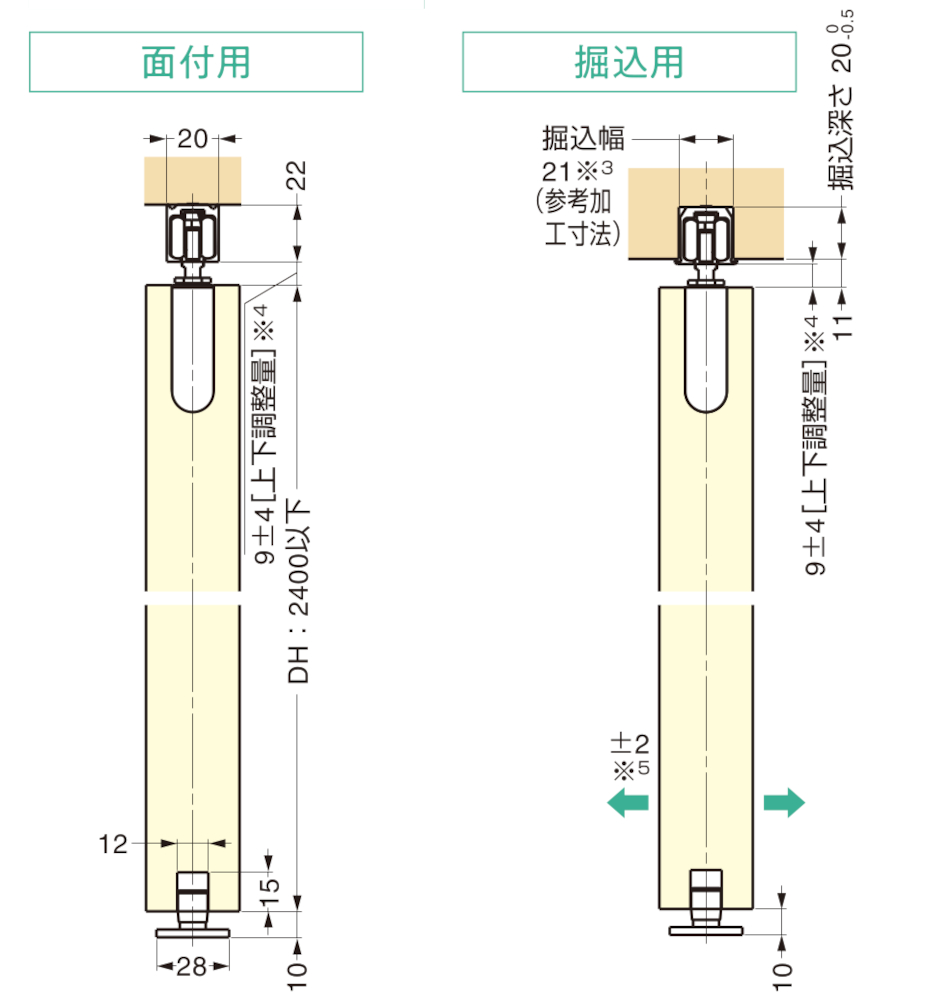

納まり寸法例
※3 クロス等巻き込む場合、別途寸法を加味してください。
※4 上レールと扉の隙間は -4mm から +4mm の範囲で調整できます。
※5 扉の木口面から見た扉の左右位置は -2mm から +2mm の範囲で調整できます。

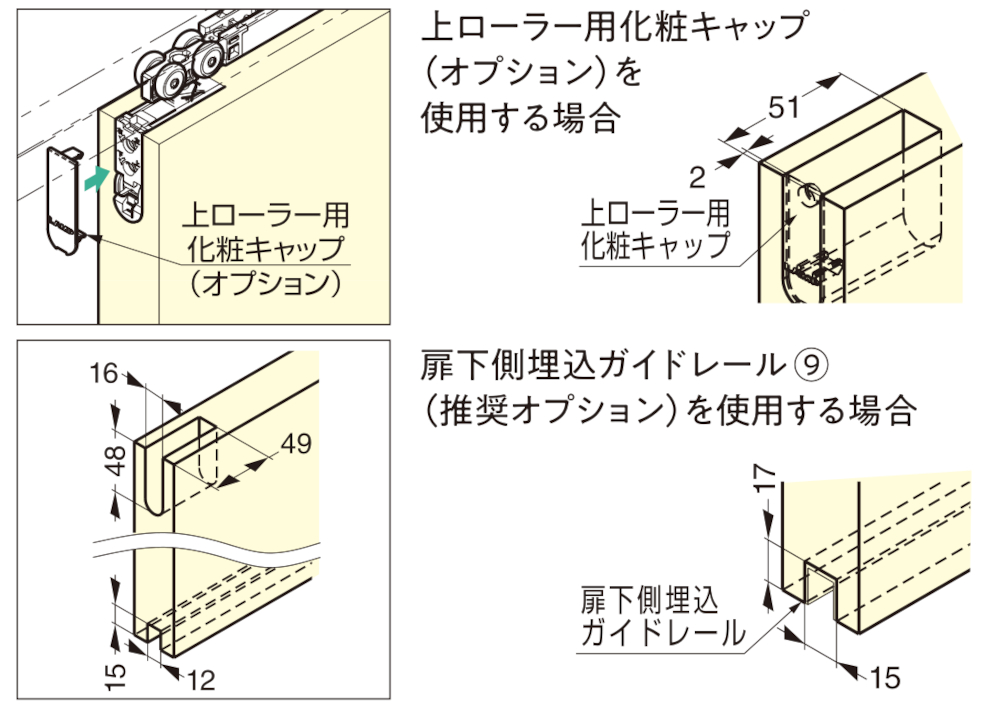

※[ ]は上ローラー用化粧キャップ(オプション)を付けた場合の寸法です。

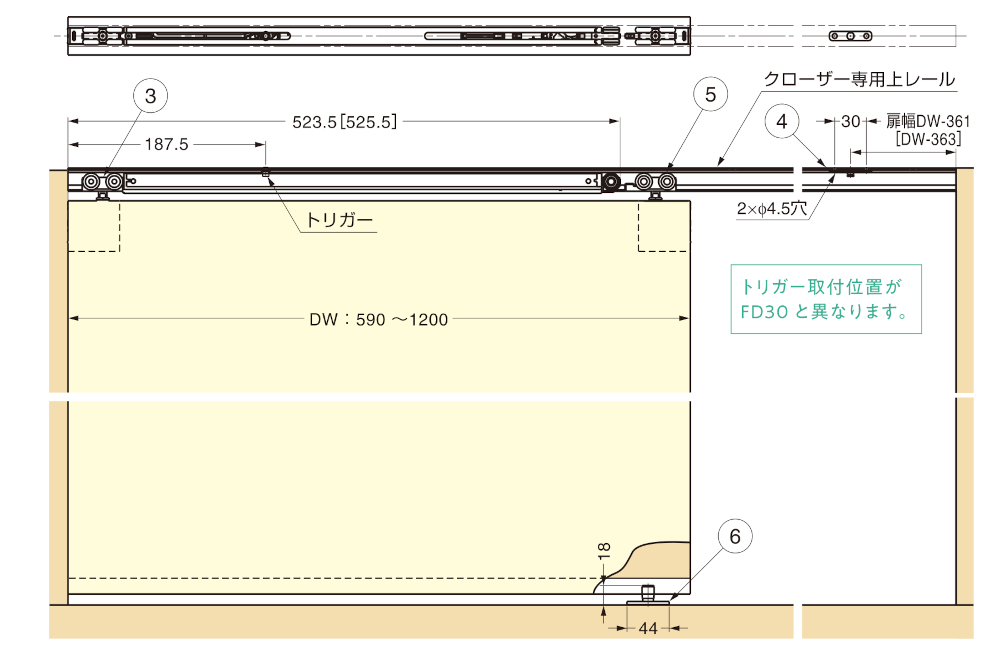

※トリガー取付位置の算出方法もご覧ください
※上レールを短くする際は、「トリガー」が組み込まれていない側から切断してください。
バンパーブロック使用時

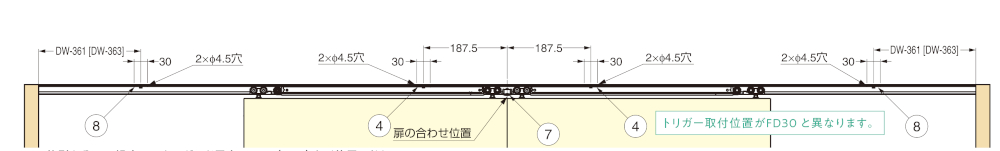

2枚引き分けの場合
2枚引き分けの場合はスタンダード用上レールをご使用ください。
扉加工寸法
脱着しづらい場合には、跳ね上がり防止ナットを緩めてください。
扉の調整
No.2ドライバー1本で調整可能です。
跳ね上がり防止機能付
ソフトクローズ作動時に扉が跳ね上がるのを防ぎます。
調整後、必須部品③⑤の跳ね上がり防止ナットを本体に接触するまでスパナ(クローザーに付属)の呼び12で締め込みます。
