スガツネ工業/ランプ HDSN-30型 ソフトダウンステー重量扉用 ラプコン搭載 上開き扉用 機種：K/M/H/S 仕様：右用/左用
| 商品管理番号 | lamp_softdown_hdsn-30 |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 注意事項 | ユニット本体1本につき、別売の取付座金が1ヶ必要です。必ず別途お買い求めください。 扉1枚当り左用・右用各1本ずつ必要です。 |
| 資料 | 扉質量早見表 PDF:526KB
|
| 開き方 | 仕様 | 左右兼用 | 機種 | 扉の最大モーメント |
|---|---|---|---|---|
| 上開き | キャッチ付 2本使い用 | ─ | K | 13.7～19.5N・m/2本 （140～199kgf・cm/2本） |
| M | 19.6～24.4N・m/2本 （200～249kgf・cm/2本） | |||
| H | 24.5～29.3N・m/2本 （250～299kgf・cm/2本） | |||
| S | 29.4～34.3N・m/2本 （300～350kgf・cm/2本） |
ソフトダウンステー 重量扉用 HDSN-30型 2本使い用
- ラプコン機構を搭載した上開き扉用の重量扉用ソフトダウンステーです。
- 全閉時、全開時に扉を保持し、閉時にソフトに閉止します。
- 棚板を設けるスペースが確保できます。
- ユニットをマウンティングプレートにワンタッチで取り付けられます。
- 最大モーメントは従来品のHDSの29.4N・mに対し、HDSNは34.3N・m（扉開き角度80°のみ）まで対応しています。
- 20mm幅のアルミフレームに対応した取付座金を別売でご用意しています。
- 吊元丁番は一軸丁番（平丁番）、またはスライド丁番360-26-19T、230-26/19Tをご使用ください。
【仕 様】
- 使用温度：0℃～40℃
【注 意】
- 取扱い上のご注意を必ずご確認ください。
- 左右の勝手違いがあります。
- 丁番は付属しておりません。スライド丁番（キャッチなし）または一軸丁番を別途ご用意ください。
- （ ）寸法は80°仕様。幅20mmのアルミ枠（HDSN-AZ）は図1、2、3を参照。
- 本図はパッキン付扉仕様の寸法です。パッキンを使用しない場合は、ユニットの取付位置をパッキン厚D分、背板側にずらしてください。
- ユニット本体1本につき、別売の取付座金が1ヶ必要です。
- 扉1枚当り左用・右用各1本ずつ必要です。
【付属品】
- マウンティングプレート
- 十字穴付バインドタッピンねじ3.5×15
【別売品】
- 取付座金 HDSN-SZ、HDSN-AZ
蓋・扉の寸法や質量などの数値を入力するだけで、条件に合う製品を選定したり、モーメントや操作力をシュミレーション（グラフ表示）したりするツールです。
【ステーの選定】
- 扉の最大モーメントに応じて4機種の中から選べます。
扉の最大モーメント（N・m）=扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
| 扉の最大モーメントN・m | 機種 | 必要数 | |
|---|---|---|---|
| 扉開き角度90° | 扉開き角度80° | ||
| 13.7～17.5 | 13.7～19.5 | K | 2本 |
| 17.6～21.5 | 19.6～24.4 | M | |
| 21.6～25.4 | 24.5～29.3 | H | |
| 25.5～29.4 | 29.4～34.3 | S | |

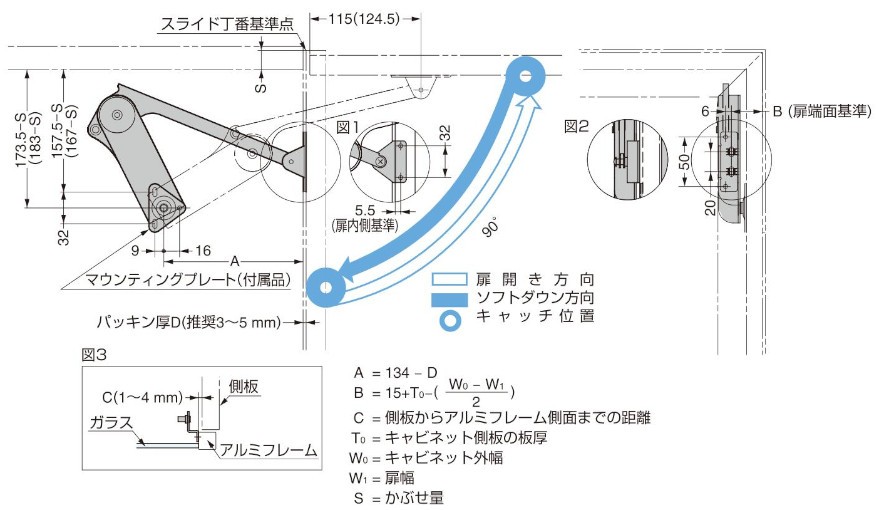

【取付図】幅45mm以上のアルミフレーム扉または木製ムク扉（HDSN-SZ）、扉開き角度90°仕様
- （ ）は80°開き仕様の寸法です。図1、2、3は20mm幅アルミ枠取付座金（HDSN-AZ）使用時を示します。
- 本図はパッキン付扉仕様の寸法です。パッキンを使用しない場合は、ユニットの取付位置をパッキン厚D分、背板側にずらしてください。
| 品番 | 仕様 | 主材料 | 仕上/色 | 機種 |
|---|---|---|---|---|
| HDSN-30KL | 左用 | ABS樹脂/鋼 | ニッケルめっき/ライトグレー | K |
| HDSN-30KR | 右用 | |||
| HDSN-30ML | 左用 | M | ||
| HDSN-30MR | 右用 | |||
| HDSN-30HL | 左用 | H | ||
| HDSN-30HR | 右用 | |||
| HDSN-30SL | 左用 | S | ||
| HDSN-30SR | 右用 |
