スガツネ工業/ランプ LAD型 リフトアシストダンパー 品番:LAD-L/LAD-M/LAD-H
商品管理番号 | lamp_liftassistdamper_LAD |
---|---|
生産地 | スガツネ工業株式会社 |
開き方 | 品番 | 仕様 | 左右兼用 | 扉の最大モーメント |
---|---|---|---|---|
上蓋 | LAD-L | リフトアシスト ソフトクローズ | ○ | 8.0~10.5N・m/1本 (81.6~107.1kgf・cm/1本) |
LAD-M | 10.5~13.5N・m/1本 (107.1~137.7kgf・cm/1本) | |||
LAD-H | 13.5~16.0N・m/1本 (137.7~163.2kgf・cm/1本) |

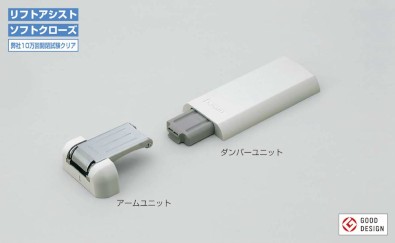

リフトアシストダンパー LAD型
- カウンター出入口の天板に最適なダンパーです。

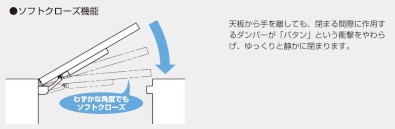

- ラプコン機構を搭載しているため、天板から手を離しても閉まる間際にダンパーが作用し、ゆっくりと静かに閉まります。わずかな開き角度でもダンパーが作用します。

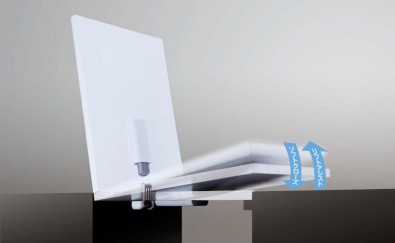

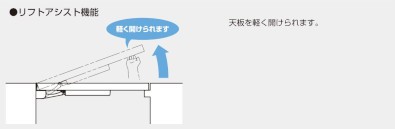

- リフトアシスト機能により、天板を軽く持ち上げられます。

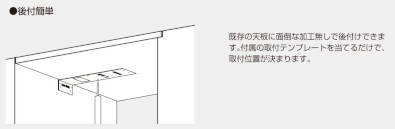

- 既存の天板に加工不要で後付けできます。
- 付属のテンプレートで取付位置が簡単に決められます。
- アームユニットは出入口の邪魔にならないスリムな形状です。開いたときの出っ張り量がわずか35mmに収まります。
- 2セット使いが可能です。トルク範囲は1セットの2倍の範囲です。3セット以上では使用できません。
【仕 様】
- 使用温度:0℃~40℃
【注 意】
- 天板の吊元に一軸丁番、または隠し丁番R-70、R-100(いずれも別売品)を併用してご使用ください。
- スライド丁番との併用はできません。

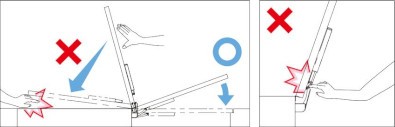

- 本品には、天板が開いた状態で保持する機能、および開き方向へのストッパー機能はありません。別途安全装置を設置してください。
- 本品のみでは閉めた天板の保持はできません。閉めた天板の先端側に受け部を設置してください。
- 天板を必要以上に強く開閉しないでください。
- 天板、側板、丁番には負荷がかかるため、筐体は十分に強度が保てる構造にしてください。
- アームユニットとダンパーユニットの間に指などを挟まないよう注意・警告してください。
【付属品】
- 十字穴付バインドタッピンねじ 4×16
- 位置決め用テンプレート
【別売品】
- 厚板対応スペーサーLAD-DP型
- 水平取付用ブラケットLAD-BKT
- LAD用取付補助プレートLAD-SPT
【天板板25mmを超える場合の対応方法】

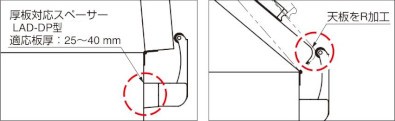

板厚が25mmを超える場合は、スペーサー(別売品)の併用、または天板のR加工により使用できる場合があります(下図)。【水平面に取り付ける場合の対応方法】
水平面に取り付ける場合は、水平取付用ブラケット(別売品)をご使用ください。蓋・扉の寸法や質量などの数値を入力するだけで、条件に合う製品を選定したり、モーメントや操作力をシュミレーション(グラフ表示)したりするツールです。
【機種選定グラフ】
機種の選定は上の表を目安にしてください。
この表に無いサイズの天板を使う場合は、下記の式により、天板モーメントの計算を行ってください。
天板の質量は、天板に取り付く装飾なども含めてください。
天板の最大モーメント(N・m) =天板質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)
扉質量早見表 PDF:526KB
品番 | 材料 | 仕上 | 天板の最大モーメント N・m/1本 | 天板の最大モーメント kgf・cm/1本 | 適応板厚 |
---|---|---|---|---|---|
LAD-L | ABS樹脂 ポリアセタール(POM) 鋼 | 亜鉛めっき ニッケルクロムめっき | 8.0~10.5 | 81.6~107.1 | 15~25 |
LAD-M | 10.5~13.5 | 107.1~137.7 | |||
LAD-H | 13.5~16.0 | 137.7~163.2 |
