スガツネ工業/ランプ SAJ型 自動調節機能付アジャスター 耐荷重50kgf ねじ径：W5/16・W3/8・M6・M8・M10
| 商品管理番号 | lamp_saj30-10m |
|---|---|
| 生産地 | スガツネ工業株式会社 |

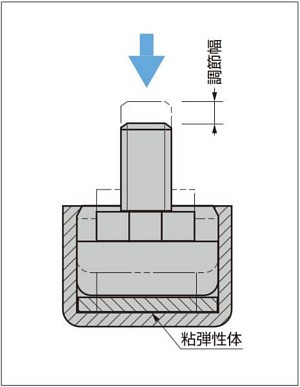

【自動調節機能】

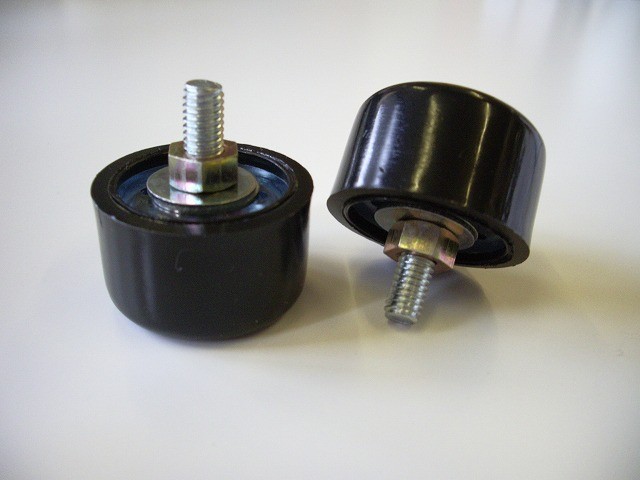

自動調整機能付 アジャスター SAJ型
- 床面の段差によるテーブル脚のガタつきを、特殊な粘弾性体で自動的に解消するアジャスターです。
- テーブルの配置換えなどで、手間がかからず威力を発揮します。
- 自動調節機能の調整幅は、3mmと6mmの2種類があります。
- 既存のアジャスターと同じねじ径をそろえているため、SAJアジャスターへの交換は簡単です。

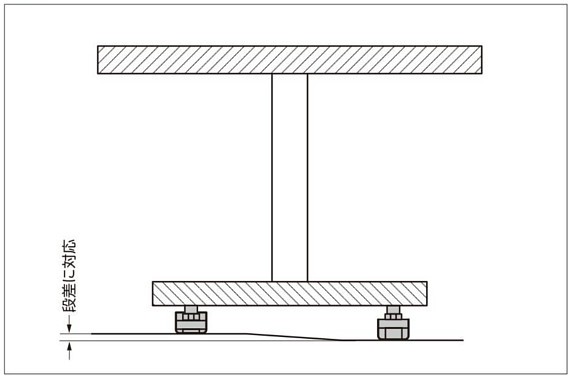

【取付例】
【仕 様】
- 使用温度：-20℃～75℃
- 耐荷重N：490
- 耐荷重kgf：50
【注 意】
- 取り付けには専用スパナ（別売品）が必要です。
- 自動調節アジャスターは、テーブルのガタツキの衝撃を吸収することを目的としており、テーブルを水平に保つものではありません。床の傾斜面により若干の角度が発生する場合があります。
【別売品】

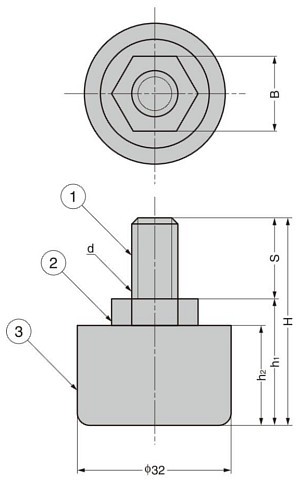

| No. | 部品名 | 材料 | 仕上/色 |
|---|---|---|---|
| ① | ねじ部 | 鋼（SWCH） | 有色クロメート処理/SAJ30-10型 光沢クロメート処理/SAJ30-12型 |
| ② | 六角ナット | ||
| ③ | カバー | ポリエチレン（PE） | ブラック |
| 品番 | 調節幅 | d | H | h1 | h2 | S | B | 適応テーブル質量kg | 適応スパナ 品番 | 質量g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4ヶ使用 | 5ヶ使用 | 6ヶ使用 | ||||||||||
| SAJ30-10N2.5 | 3 | W5/16 | 33 | 24 | 19 | 9 | 14 | 7～12 | 8～15 | 10～18 | SAJ14 | 26 |
| SAJ30-10N3 | W3/8 | 37 | 25 | 12 | 17 | SAJ17 | 36 | |||||
| SAJ30-10M6 | M6 | 34 | 24 | 10 | 10 | SAJ10 | 21 | |||||
| SAJ30-10M8 | M8 | 33 | 9 | 13 | SAJ13 | 25 | ||||||
| SAJ30-10M10 | M10 | 37 | 26 | 11 | 17 | SAJ17 | 38 | |||||
| SAJ30-12N2.5 | W5/16 | 33 | 24 | 9 | 14 | 12～24 | 15～30 | 18～36 | SAJ14 | 26 | ||
| SAJ30-12N3 | W3/8 | 37 | 25 | 12 | 17 | SAJ17 | 36 | |||||
| SAJ30-12M6 | M6 | 34 | 24 | 10 | 10 | SAJ10 | 21 | |||||
| SAJ30-12M8 | M8 | 33 | 9 | 13 | SAJ13 | 25 | ||||||
| SAJ30-12M10 | M10 | 37 | 26 | 11 | 17 | SAJ17 | 38 | |||||
| SAJ30-12-6N2.5 | 6 | W5/16 | 42 | 31 | 24 | 14 | SAJ14 | 29 | ||||
| SAJ30-12-6N3 | W3/8 | 17 | SAJ17 | 39 | ||||||||
| SAJ30-12-6M6 | M6 | 44 | 32 | 12 | 10 | SAJ10 | 29 | |||||
| SAJ30-12-6M8 | M8 | 42 | 10 | 13 | SAJ13 | 22 | ||||||
| SAJ30-12-6M10 | M10 | 41 | 31 | 17 | SAJ17 | 41 | ||||||
