スガツネ工業/ランプ SLS-ELAN型 ラプコンステー ラプコン搭載

ラプコンステー SLS-ELAN型

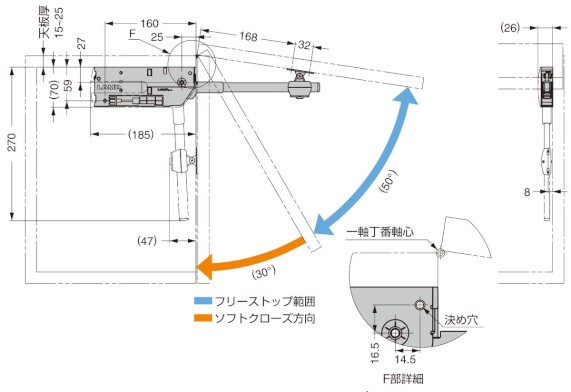

• オリジナルメカニズム《ラプコン》の働きにより、扉の開閉動作をソフト&スムーズにコントロールします。 わずかな力で扉が開けられます。 約30°～全開位置の範囲では、任意の位置で扉を止められます。 約0°～30°の範囲では、扉から手を離してもゆっくりと閉まります。
• 19mmかぶせの場合、本体を天板下に押し当て、基準面をキャビネット小口面に合わせれば取付位置が決まるため、取付時の位置合わせが簡単です。
• 左右ともに正面から取り付けできるため、施工が簡単です。
• 吊元丁番は一軸丁番（平丁番）、またはスライド丁番オリンピアシリーズ（キャッチなし）、230シリーズ（キャッチなし）をご使用ください。

【仕 様】

• 使用温度：0℃～40℃

【注 意】

• 取扱い上のご注意を必ずご確認ください。
• 左右の勝手違いがあります。

【付属品】

• 取付座金（木扉用）
• 十字穴付皿タッピンねじ3.5×35（本体取付用）
• 十字穴付バインドタッピンねじ3.5×15（座金取付用）
• 十字穴付トラス小ねじM4×5（座金連結用）

【別売品】

• アルミフレーム用取付座金 SLS-ELAN-AZ

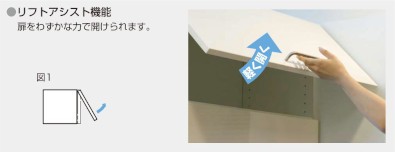

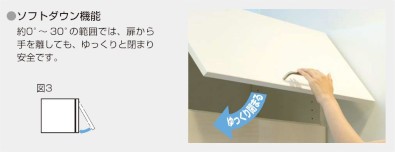

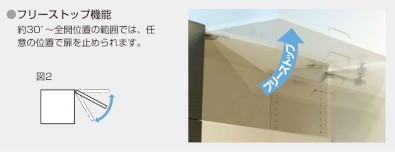

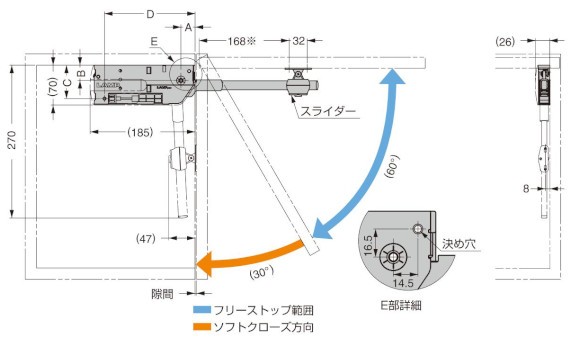

【ラプコン機能による扉のコントロール】

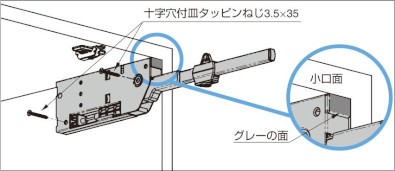

【取り付けが簡単】

• 19mmかぶせの場合、本体を天板下面に押し当て、グレーの基準面をキャビネット小口面に合わせるだけで取付位置が決まります。

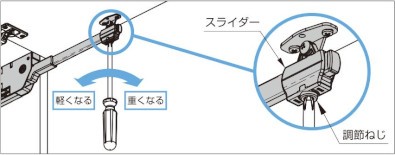

【扉の動きを調整可能】

• 扉が軽くて上がってしまう場合や、扉が重くて下がってしまう場合は、スライダー下部の調節ねじを回して、扉の動きを調整できます。調節ねじを緩め過ぎるとねじが脱落するためご注意ください。

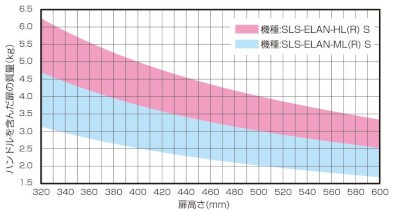

【機種選定グラフ】

機種の選定は上表を目安にしてください。
上表に無いサイズの扉をお使いの場合は、下の計算をしてください。
扉質量にはハンドルを含めてください。

• 扉の最大モーメントに応じて2機種の中から選べます。
  扉の最大モーメント（N・m）=扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）

• 2本使いの場合は、上記モーメントの2倍まで対応できます。
  ※扉の最大モーメントの値が範囲の上下限にある場合は、現品にて動きをかご確認ください。
