スガツネ工業/ランプ SDS-210型 ソフトダウンステー ラプコン搭載 上蓋用
| 商品管理番号 | lamp_softdown_sds-210 |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 資料 | ソフトダウンステーSDS-210（105°開き） 取扱説明書 PDF:612KB
扉質量早見表 PDF:526KB
|
ソフトダウンステー SDS-210型
- ラプコン機構を搭載した上蓋用のソフトダウンステーです。
- 左右兼用です。
- 扉を最大に開いた状態で保持します。
- 吊元丁番（別売）の種類により、2タイプあります。
SDS-210型（広角度開き仕様）：扉開き角度105°、一軸丁番（平丁番）、またはスライド丁番
【取付図】の取付位置における扉の全開角度です。 - スライド丁番は木扉・板金扉の場合は360-26-19Tまたは360-26-0Tを、ガラス扉の場合はG230-32/19TまたはG230-32/0Tをご使用ください。
- 指定以外の扉開き角度や吊元丁番の使用をご希望の場合は、お問い合わせください。
【仕 様】
- 使用温度：0℃～40℃
【注 意】
- 取扱い上のご注意を必ずご確認ください。
【付属品】
- マウンティングプレート
- 十字穴付皿タッピンねじ3.5×14
【別売品】
- SDSガラス扉用フェイスプレート、スペーサー
【蓋の最大モーメント】
- 1本使いの場合
蓋の最大モーメント=3.43～4.9N・m - 2本使いの場合は、上記モーメントの2倍まで対応できます。
蓋の最大モーメント（N・m）=蓋質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）

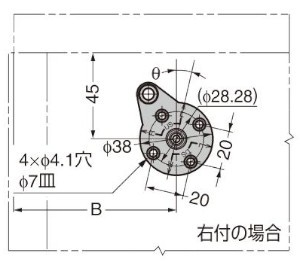

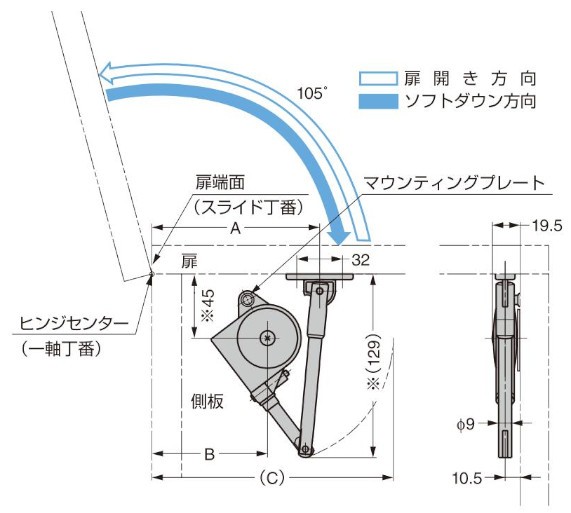

【取付図】
上蓋105°右付の例。左付は対称取付となります。
扉の閉じ方向にソフトダウンします。本図は一軸丁番（平丁番）、もしくはスライド丁番使用時の取付例です。

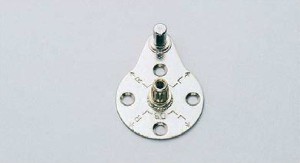

マウンティングプレートSDS-A
（SDS-210に付属）
（SDS-210に付属）
マウンティングプレートの取付方向
右付の場合はUS側Lの→矢印を上に向け取り付けます。
左付の場合はUS側Rの→矢印を上に向け取り付けます。
【全かぶせ仕様】
| 型番 | 吊元丁番 | 扉開き角度 | A | B | C | θ |
|---|---|---|---|---|---|---|
| SDS-210型 | 一軸丁番 （平丁番） |
105° | 117.5 | 81 | 169 | （5°） |
| スライド丁番 360-26-19T |
123.7 | 87 | 175 | （12°） | ||
| スライド丁番 230-26/19T |
【インセット仕様】扉厚20mmの場合
| 型番 | 吊元丁番 | 扉開き角度 | A | B | C | θ |
|---|---|---|---|---|---|---|
| SDS-210型 | 一軸丁番 （平丁番） |
105° | 108.3 | 70 | 157.3 | （15°） |
| 品番 | 主材料 | 仕上/色 | 蓋の最大モーメント N・m/1本 |
蓋の最大モーメント kgf・cm/1本 |
質量g |
|---|---|---|---|---|---|

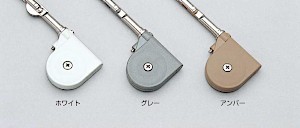

| SDS-210-W | ABS樹脂/鋼 | ニッケルめっき/ホワイト | 3.43～4.9 | 35～50 | 159 |
| SDS-210-G | ニッケルめっき/グレー | ||||
| SDS-210-U | ニッケルめっき/アンバー |
