スガツネ工業/ランプ NSDX-35（R/L）K ソフトダウンステー ラプコン搭載

ソフトダウンステー NSDX-35（R/L）K

• ラプコン機構を搭載した上開き扉用のソフトダウンステーです。
• 扉が最大に開いた状態および閉じた状態を保持するキャッチを組み込んでいます。
• 取付位置により、全開時の角度が80°、90°、100°になります。
• 調整ねじで扉の閉じ速度が調整できます。
• 吊元丁番は一軸丁番（平丁番）、またはスライド丁番360-26-19T、230-26/19Tをご使用ください。

【仕 様】

• 使用温度：0℃～40℃

【注 意】

• 取扱い上のご注意を必ずご確認ください。
• 左右の勝手違いがあります。
• 製品の個体差や使用状況によて扉の閉じ速度はばらつく場合があります。

【付属品】

• 取付座金NSDX-SZ
• 十字穴付バインドタッピンねじ3.5×15

【別売品】

• ワンタッチ取付座金
• SDSガラス扉用フェイスプレート、スペーサー

【蓋の最大モーメント】

• 1本使いの場合
  蓋の最大モーメント=1.96～6.86N・m
• 2本使いの場合は、上記モーメントの2倍まで対応できます。
  蓋の最大モーメント（N・m）=蓋質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）

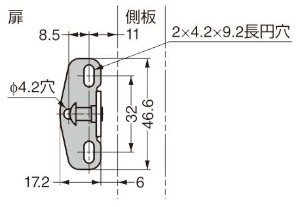

【座金（付属）の取付位置】

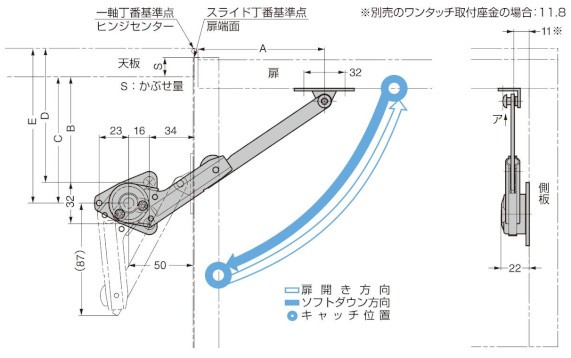

【取付図】上蓋90°右付の例。左付は対称取付となります。

吊元丁番の種類、開き角度により取付寸法が異なります。

• S寸法は扉吊元のかぶせ量です。
• 一軸丁番の場合はヒンジセンターが、スライド丁番の場合は扉端面が各寸法の基準点となります。
