スガツネ工業/ランプ SDS-C301N型 ソフトダウンステー ラプコン搭載 上開き 左右兼用
| 商品管理番号 | lamp_softdown_sds-c301n |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 開き方 | 仕様 | 左右兼用 | 扉の最大モーメント |
|---|---|---|---|
| 上開き | キャッチ付 | ○ | 3.92～6.86N・m/1本 （40～70kgf・cm/1本） |
ソフトダウンステー SDS-C301N型
- ラプコン機構を搭載した上開き扉用ソフトダウンステーです。
- 左右兼用です。
- 扉を最大に開いた状態および閉じた状態を保持するキャッチを組み込んでいます。
- 吊元丁番は木扉・板金扉の場合は平丁番、またはスライド丁番360-26-19T、230-26/19Tを、ガラス扉の場合はスライド丁番G230-32/19Tをご使用ください。
【仕 様】
- 使用温度：0℃～40℃
【注 意】
- 取扱い上のご注意を必ずご確認ください。
【付属品】

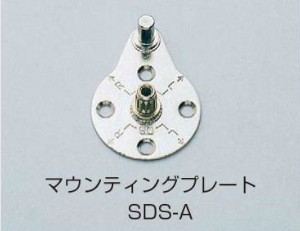

- マウンティングプレート SDS-A
- 十字穴付皿タッピンねじ3.5×14
【別売品】
- SDSガラス扉用フェイスプレート、スペーサー
ソフトダウンステーSDS-C301N 取扱説明書
開き方、扉質量によるソフトダウンステーの選定表
【マウンティングプレートの取付方向】
右付の場合はUS型Rの→矢印垂直方向真上に向け取り付けます。
左付の場合はUS型Lの→矢印垂直方向真上に向け取り付けます。
【扉の最大モーメント】
- 1本使いの場合
扉の最大モーメント=3.92～6.86N・m - 2本使いの場合は、上記モーメントの2倍まで対応できます。
扉の最大モーメント（N・m）=扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
扉質量早見表 PDF:526KB

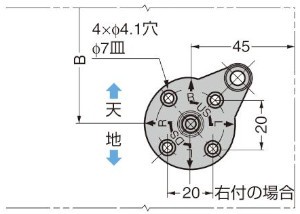

【取付図】上開き90°右付の例。左付は対称取付となります。
扉の閉じ方向にソフトダウンします。本図は一軸丁番（平丁番）、もしくはスライド丁番使用時の取付例です。
| かぶせ | 吊元丁番 | A | B | C |
|---|---|---|---|---|
| 全かぶせ | 一軸丁番（平丁番） | 100 | 135 | ─ |
| 全かぶせ | スライド丁番 360-26-19T | 108 | ─ | 143-S |
| 全かぶせ | スライド丁番 230-26/19T | |||
| 全かぶせ | スライド丁番 G230-32/19T | 109 | 144-S | |
| インセット | 一軸丁番（平丁番） | 97※2 | 132※2 | ─ |
※2 扉厚20mmの場合の値です。
- S寸法は扉吊元のかぶせ量です。
- 吊元丁番の種類により、取付方法が異なります。取付寸法（A、B、C）の基準は一軸丁番（平丁番）の場合はヒンジセンター、スライド丁番の場合は扉端面です。
- ※1 寸法の基準は扉の裏面です。
| 品番 | 主材料 | 仕上/色 | 扉の最大モーメント N・m/1本 |
扉の最大モーメント kgf/1本 |
質量g |
|---|---|---|---|---|---|
| SDS-C301NW | ABS樹脂/鋼 | ニッケルめっき/ホワイト | 3.92～6.86 | 40～70 | 165 |
| SDS-C301NG | ニッケルめっき/グレー | ||||
| SDS-C301NBL | ニッケルめっき/ブラック |
