スガツネ工業/ランプ SLS-ELAN-TV型 ラプコンステー リフトアシスト機能/フリーストップ機能/ソフトダウン機能
| 商品管理番号 | lamp_sls_elan-tv |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 資料 | SLS-ELAN-TV 取付説明書
扉質量早見表 PDF:526KB
|

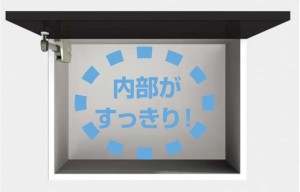

本体がコンパクトでデッドスペースが少なく、棚の取り付けでもステーが邪魔になりません。
【ラプコン機能 扉のコントロール】

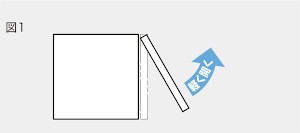

●リフトアシスト機能
扉をわずかな力で開けられます。

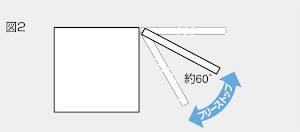

●フリーストップ機能
約30°～全開位置の範囲では、任意の位置で扉を止められます。

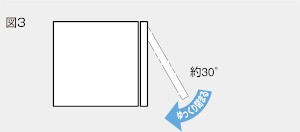

●ソフトダウン機能
約0°～30°の範囲では、扉から手を離しても、ゆっくりと閉まりあんぜんです。
SLS-ELAN-TV型 ラプコンステー
- ラプコンステーSLS-ELAN型のアームが短いタイプです。
- オリジナルメカニズム《ラプコン》の働きにより、扉の開閉動作をソフト&スムーズにコントロールします。
・わずかな力で扉が開けられます。 ・約30°～全開位置の範囲では、任意の位置で扉を止められます。 ・約0°～30°の範囲では、扉から手を離してもゆっくりと閉まります。 - 19mmかぶせの場合の場合、本体を天板下に押し当て、基準面をキャビネット小口面に合わせれば取付位置が決まるため、取付時の位置合わせが簡単です。
- 左右ともに正面から取り付けできるため、施工が簡単です。
- 吊元丁番は一軸丁番（平丁番）、またはスライド丁番オリンピアシリーズ（キャッチなし）、230シリーズ（キャッチなし）をご使用ください。
【仕 様】
- 仕様温度：0℃～40℃
【注 意】
- 取扱い上のご注意を必ずご確認ください。
- 左右の勝手違いがあります。
【付属品】
- 取付座金（木扉用）
- 十字穴付皿タッピンねじ3.5×35（本体取付用）
- 十字穴付バインドタッピンねじ3.5×15（座金取付用）
- 十字穴付トラスねじM4×5（座金連結用）
【別売品】
- アルミフレーム用取付座金 SLS-ELAN-AZ

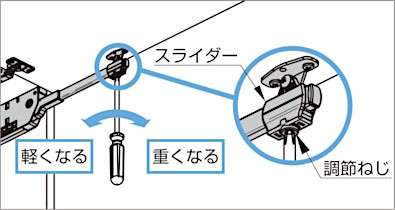

【扉の動きを調整可能】
扉が軽くて上がってしまう場合や、扉が重くて下がってしまう場合は、スライダー下部の調節ねじを回して扉の動きを調整できます。調整ねじを緩め過ぎるとねじが脱落するためご注意ください。

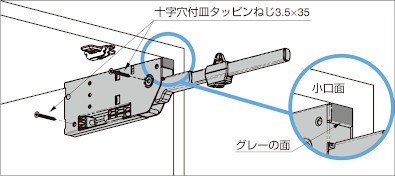

【取り付けが簡単】
19mmかぶせの場合、本体を天板下面に押し当て、グレーの基準面をキャビネット小口面に合わせるだけで取付位置が決まります。

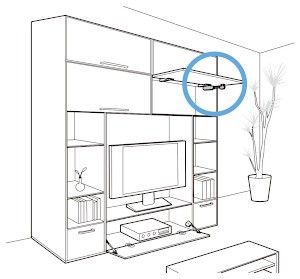

【使用例】
【取付図】上開き右付の例。左付は対称取付となります。
スライド丁番使用時
一軸丁番使用時
- 一軸丁番の軸心位置が本図と異なる場合はお問い合わせください。
- 天板厚15～25mmとします。範囲外の場合はお問い合わせください。
- 扉の開き角度は天板厚によって若干異なります。
| 吊元丁番（別売品） | カット量 | A | B | C | D |
|---|---|---|---|---|---|
| スライド丁番 360-26-19T（19mmかぶせ） | 5 | 25 | 27 | 59 | 160 |
| スライド丁番 230-26-19T（19mmかぶせ） | |||||
| スライド丁番 H230-26-26T（26mmかぶせ） | 7 | ||||
| スライド丁番 360-26-14T（14mmかぶせ） | 5 | 32 | 64 | ||
| スライド丁番 360-26-9T（9mmかぶせ） | 37 | 69 | |||
| スライド丁番 230-26-9T（9mmかぶせ） | |||||
| スライド丁番 H230-26-16T（16mmかぶせ） | 7 | ||||
| スライド丁番 360-26-0T（インセット） | 5 | 扉厚+27 | 47 | 79 | A+135 |
| スライド丁番 230-26-0T（インセット） | |||||
| スライド丁番 H230-26-0T（インセット） | 7 | 53 | 85 |
上表はマウンティングプレート360-P4W-30Tまたは360-P4W-32T、230-P4W-30T、230-P4W-32Tと組み合わせた場合を示します。
防虫パッキンなどの使用により、キャビネットと扉の隙間が4mm以上になる場合は、※印付寸法から隙間を引いた寸法で座金を取り付けてください。（本体ユニット取付位置に変更はありません。）
（例）キャビネットと扉の隙間が5mmの場合：128-5（隙間）=123
キャビネットの材質などによって本体とキャビネットの締結が弱い場合は、左図の決め穴に追加でねじを締めてください。（追加のねじは別売となります）

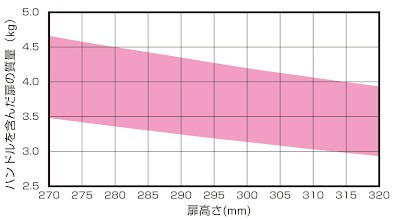

【機種選定グラフ】
機種の選定は上表を目安にしてください。
上表に無いサイズの扉をお使いの場合は、下の計算をしてください。扉質量にはハンドルを含めてください。
- 1本使いの場合
扉の最大モーメント=4.6～6.17N・m - 2本使いの場合は、上記モーメントの2倍まで対応できます。
扉の最大モーメント（N・m）
=扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
- モーメントの値が範囲の上下限にある場合は、現品にて動きをご確認ください。
| 品番 | 仕様 | 主材料 | 仕上/色 | 扉の最大モーメント
N・m/1本 |
扉の最大モーメント
kgf・cm/1本 |
質量g |
|---|---|---|---|---|---|---|
| SLS-ELAN-HR-TV-S | 右用 | アルミニウム合金/
ABS樹脂 |
アルマイト処理/
ライトグレー |
4.6～6.17 | 47～63 | 590 |
| SLS-ELAN-HL-TV-S | 左用 |
