スガツネ工業/ランプ AP-FK20D 角度調整機能付棚受 厚板対応棚ダボ AP-FK20C用

【取付例】

AP-FK20D 角度調整機能付棚受

• 棚板の角度を0～60°に調整できます。
• 棚板の裏面にねじで取り付けるため、厚みのある棚板や、Z型、L型の棚板にも対応します。
• 棚ダボAP-FK20Cに引っ掛けて使用します。
• 仮保持機能付きで、あおりによる脱落を防止します。
• ねじ止め不要のAP-FK20もあります。

【注 意】

• 棚板1枚当り2ヶご注文ください。

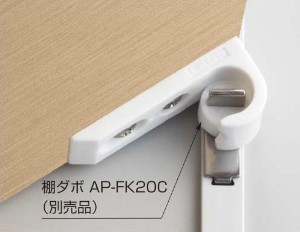

• 棚ダボAP-FK20Cは別売りです。棚板1枚当り4ヶご用意ください。
• 付属ねじの適応板厚は18mm以上です。ご使用の板厚によっては別途ねじをご用意ください。

【付属品】

• 十字穴付きトラスタッピンねじ4×16（ステンレス鋼）2本

【別売品】

• 棚ダボ AP-FK20C
• SPEシリーズ
  ・ステンレス鋼製棚柱 SPE型
  ・ステンレス鋼製棚受 SPE-FB20S型
• AP-DM、DHシリーズ
  ・アルミ製棚柱 AP-DM型
  ・アルミ製棚柱 AP-DH型
  ・ステンレス鋼製棚受 AP-FB20型

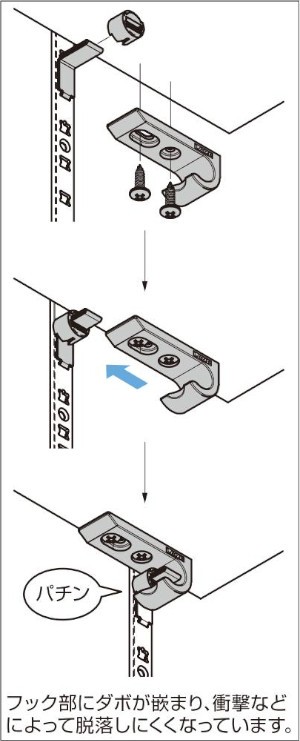

【取付手順】

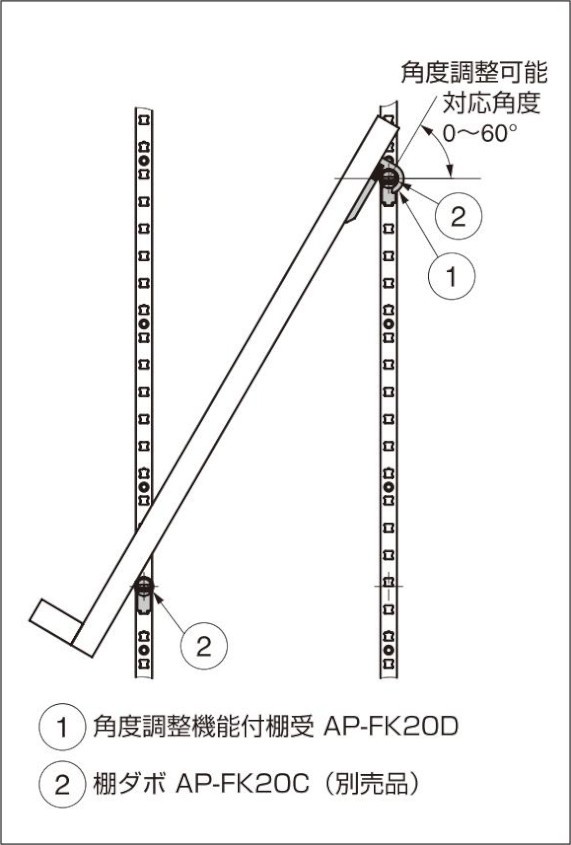

【使用例】
