スガツネ工業/ランプ SP-SK型 石膏ボード用棚柱固定パーツ SP・SPS型用
| 商品管理番号 | lamp_spsk |
|---|---|
| 生産地 | スガツネ工業株式会社 |

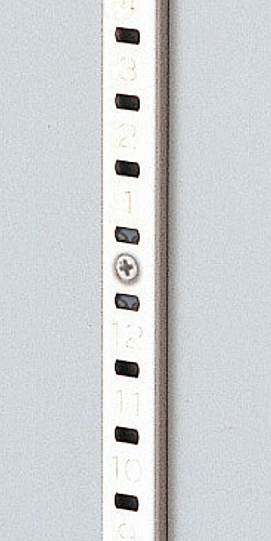

【取付例】
SP-SK型 石膏ボード用棚柱固定パーツ SP・SPS型用
- SP・SPS型棚柱を12.5mm厚の石膏ボードに取り付けるための部品です。
- 棚柱に固定パーツをねじ止めし、ピンを打ち込むだけで簡単に固定できます。
- 固定パーツの位置出し不要！棚柱の正面から直接ピンを打ち込めるため簡単に壁に取り付けられます。
【注 意】
- 固定パーツは棚柱のねじ穴と同数を用意してください。
- 下表の耐荷重は、棚板1枚当り(棚受4個使い)の数値です。
- 棚柱を固定する石膏ボードは、しっかりした下地に取り付けてください。
【付属品】
- 石膏ピンφ1.0 ステンレス鋼 42本
- 十字穴付き小ねじ M3×4 ステンレス鋼 10本
| 品番 | 耐荷重N/4個 | 耐荷重N/4個 |
|---|---|---|
| SP-SK | 343 | 35 |

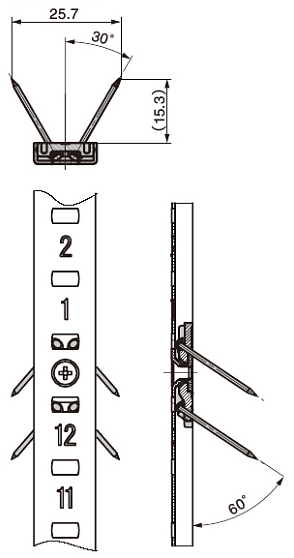

【棚柱取付図】

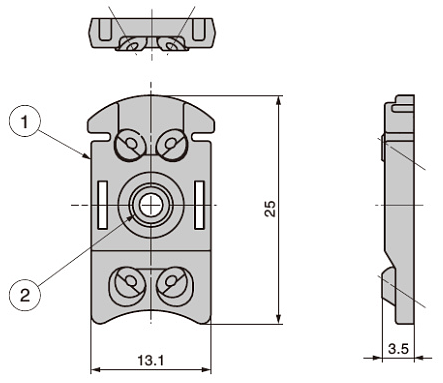

| № | 部品名 | 材料 | 仕上/色 |
|---|---|---|---|
| ① | ベース | ABS樹脂 | グレー |
| ② | ねじ部 | ステンレス鋼(SUS430) | 素地 |
取付は簡単2ステップ

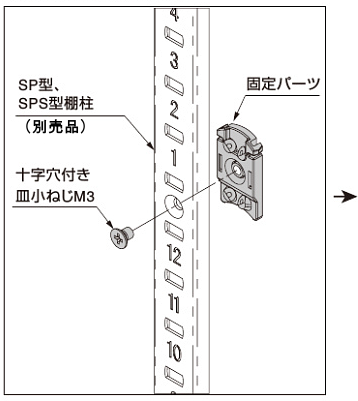

①固定パーツを棚柱にねじで止める

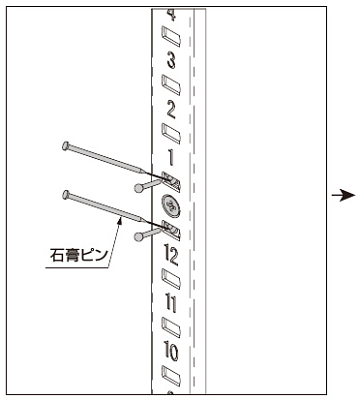

②ピンで壁に固定

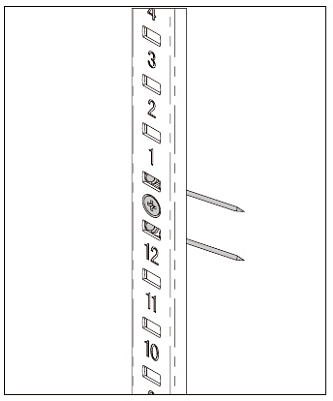

取付完了!!
