SKB ルームクローザー/半自動引戸 RCC-SHT 耐荷重30kg【戸袋対応】レール定尺L=1,270mm+1,300mm
| 商品管理番号 | skb_rccsht |
|---|---|
| 生産地 | 株式会社 SKB |
| 注意事項 | 長物商品となり代金引換での対応が行えません。ご注文の際は代金引換以外の決済を方法をお選びください。 金物のみのセット品となります。扉やドアハンドル等は含まれておりません。セット内訳をご確認の上、ご購入をお願いします。 |
施工説明書 PDF:
注意事項
戸袋納まりに対応する分割レール仕様です。耐荷重は30kg。 すべての機構部品をレールに組み込んだユニットタイプです。
長物商品となり代金引換での対応が行えません。ご注文の際は代金引換以外の決済を方法をお選びください。
金物のみのセット品となります。扉やドアハンドル等は含まれておりません。セット内訳をご確認の上、ご購入をお願いします。
?
| 用途 | 高齢者施設・住宅の居室入口など | |
|---|---|---|
| レール長さ | 戸先側レールユニット（開口側）：定尺 1,270mm 戸尻側レール（戸袋側）：定尺 1,300mm |
|
| 建具 | ? | 木製片引戸・戸袋納まり |
| 重量 | 30kg以下（推奨15kg以上） | |
| 戸厚 | 28mm以上 | |
| 戸幅 | 655～1,360mm（ストローク1,200mm以下） | |
| 引き残し | 100～130mm | |
| かぶせ | 30mm以下 | |
| レールカラー | サテングレージュ  |
|
- 開口側と戸袋側に分割したレールを使用してメンテナンスに備えます。メンテナンスが必要になる機構部品は開口側のレール内へ集約しています。
- レールの継ぎ目にズレが生じるのを防ぐため、レールに専用のジョイントピンを組み込んでいます。
- レールの長さは、開口側と戸袋側それぞれを必要な寸法にカットしてお使いください。
- 各納まり寸法は、参考納まり図に記載のある範囲で設定してください。吊車のタイヤがレールの継ぎ目をまたぐと作動不良の原因になります。引き残しを設けないなど、指定範囲外でのご使用はお控えください。

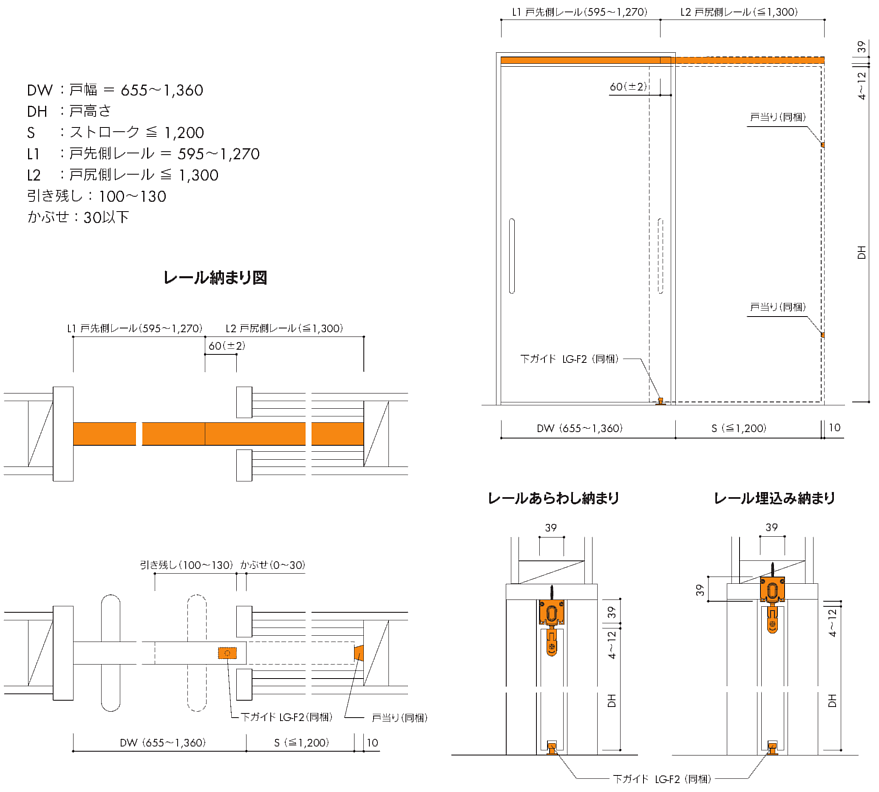

RCC-SHT 参考納まり図
RCC-SHT 加工図
※「下ガイド溝」の（ ）は、オプションのガイドレールLG-R を取り付ける場合の寸法
