スガツネ工業/ランプ 4670 スライドレール セルフ＆ソフトクロージング機構付 金色めっき仕様 ※左右1組
| 商品管理番号 | lamp_4670ga |
|---|---|
| 生産地 | スガツネ工業株式会社 |
4670 スライドレール

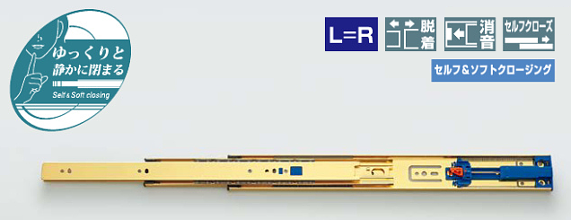

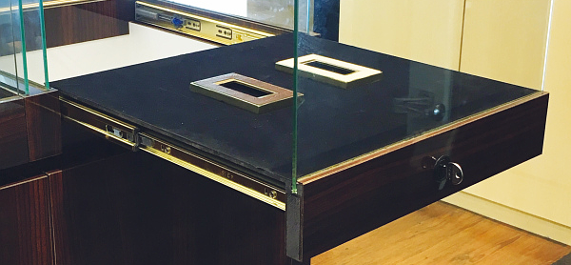

- スライドレール4670の金色めっき仕様です。
- 3段引のスライドレールです。
- セルフ＆ソフトクロージング機構が作動する位置は、レール長さ350mmまでは引き出しが完全に閉じる20mm手前で、レール長さ400mm以上は36mm手前です。
- 引き出しの最大幅は、レール長さ＋200mmです。
- アウターメンバー取付部の衝撃吸収効果によりキャビネットの多少の変形にもスムーズなスライドが得られます。
- ノイズ、ショックを吸収する樹脂製スプリング付です。
- レバー操作でインナーメンバーの取り外しができます。
【注意】
- ソフトクロージング機構が作動しているときに、強い力で押し込まないでください。オイル漏れの原因になります。
- 金色めっきは傷が目立ちやすいため、取り扱いにご注意ください。
【付属品】
- 十字穴トラスタッピンねじ4×12(金色めっき)
【セルフ＆ソフトクロージング】
【3段引タイプ】
【3段引タイプ】
| № | 部品名 | 材料 | 仕上/色 |
|---|---|---|---|
| ① | アウターメンバー | 鋼 | 金色めっき |
| ② | 中間メンバー | ||
| ③ | インナーメンバー | ||
| ④ | リテーナー | (亜鉛めっき鋼板) | |
| ⑤ | スチールボール | ‐ |
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | 耐荷重N ペア |
耐荷重kgf ペア |
質量kg ペア |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4670-300GA | 300 | 275 | ‐ | ‐ | 174 | 119 | ‐ | 229 | 196 | 20 | 0.85 |
| 4670-350GA | 350 | 353 | 96 | 224 | 183 | 279 | 245 | 25 | 0.99 | ||
| 4670-400GA | 400 | 404 | 254 | 199 | 329 | 1.13 | |||||
| 4670-450GA | 450 | 455 | 128 | 294 | 247 | 379 | 294 | 30 | 1.27 | ||
| 4670-500GA | 500 | 505 | 96 | 160 | 344 | 295 | 429 | 343 | 35 | 1.44 |
