スガツネ工業/ランプ 4670 3段引スライドレール セルフ＆ソフトクロージング機構付 L=250～650mm ※左右1組
| 商品管理番号 | 4670 |
|---|---|
| 生産地 | スガツネ工業株式会社 |
4670 スライドレール

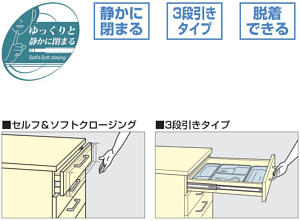

セルフ＆ソフトクロージング機構付きのスライドレールです。レールに内臓しているため、従来のレール同様にすっきりとした外観です。作動する位置は、レール長さ350mmまでは引き出しが完全に閉じる20mm手前で、レール長さ400mm以上は36mmです。
- 引き出しが大きくスライドする3段引き仕様で、引き出し内部の有効活用ができます。引き出しの最大幅は、レール長さ＋200mmです。
- アウターレール取付部の衝撃吸収効果によりキャビネットの多少の変形にもスムーズなスライドが得られます。ノイズ、ショックを吸収する樹脂製スプリング付です。

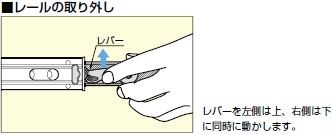

- レバー操作でインナーレールの取り外しができます。
- レール長さ450mm以上は30kgfを超える耐荷重です。
【付属品】
- 十字穴付トラスタッピンねじ4×12
【注意】
- インナーレールとアウターレールの組み合わせを変えないでください。
- ソフトクロージング機構が作動しているときに、強い力で押し込まないでください。オイル漏れの原因になります。
| No. | 部品名 | 材料 | 仕上/色 |
|---|---|---|---|
| ① | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| ② | 中間レール | 鋼 | 光沢クロメート処理（三価） |
| ③ | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| ④ | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| ⑤ | スチールボール | 鋼 | - |
このスライドレールは2本（1セット）単位での販売です。

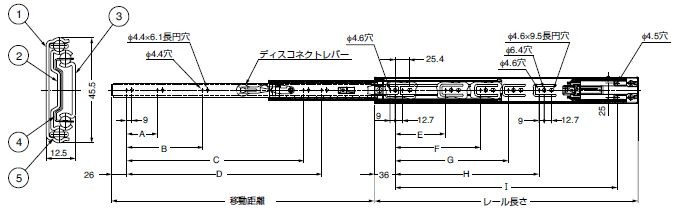

| 品番 | レール 長さ |
移動 距離 |
A | B | C | D | E | F | G | H | I | 耐荷重 N/ペア |
耐荷重 kgf/ペア |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4670-250 | 250 | 175 | - | - | 124 | - | 87 | - | - | - | 179 | 147 | 15 |
| 4670-300 | 300 | 275 | - | - | 174 | - | 119 | - | - | - | 229 | 196 | 20 |
| 4670-350 | 350 | 353 | 96 | - | 224 | - | 119 | 183 | - | - | 279 | 245 | 25 |
| 4670-400 | 400 | 404 | 96 | - | 254 | - | 119 | 199 | - | - | 329 | 245 | 25 |
| 4670-450 | 450 | 455 | 128 | - | 294 | - | 119 | 247 | - | - | 379 | 294 | 30 |
| 4670-500 | 500 | 505 | 96 | 160 | 344 | - | 119 | 295 | - | - | 429 | 343 | 35 |
| 4670-550 | 550 | 556 | 96 | 160 | 394 | - | 119 | 215 | 343 | - | 479 | 392 | 40 |
| 4670-600 | 600 | 606 | 128 | 192 | 444 | - | 119 | 215 | 343 | - | 529 | 294 | 30 |
| 4670-650 | 650 | 653 | 128 | 224 | 416 | 494 | 119 | 215 | 343 | 439 | 579 | 294 | 30 |
| 4670-700 | 700 | 704 | 128 | 224 | 480 | 544 | 119 | 215 | 343 | 487 | 629 | 294 | 30 |
※上図の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
