スガツネ工業/ランプ NSDX-10（R/L）K-TV ソフトダウンステー キャッチ付 下開き

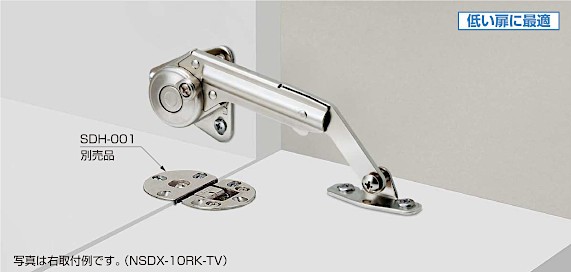

NSDX-10（R/L）K-TV ソフトダウンステー

• ラプコン機構を搭載した下開き扉用のソフトダウンステーです。
• 扉が閉じた状態を保持するキャッチを組み込んでいます。
• 調整ねじで扉の開き速度が調整できます。

【仕 様】

• 使用温度：0℃～40℃

【注 意】

• 取扱い上のご注意を必ずご確認ください。
• 左右の勝手違いがあります。
• 製品の個体差や使用状況によって、扉の開き速度はばらつく場合があります。
• 開いた扉面に物を置いたり、扉面上で作業をなどを行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。

【付属品】

• 取付座金 NSDX-SZ
• 十字穴付バインドタッピンねじ3.5×15

【扉の最大モーメント】

• 1本使いの場合
  扉の最大モーメント=1.96×6.86N・m
• 2本使いの場合、上記モーメントの2倍まで対応できます。
  扉の最大モーメント（N・m）=扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）

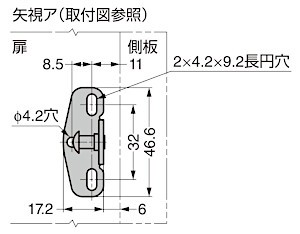

【座金（付属）の取付位置】

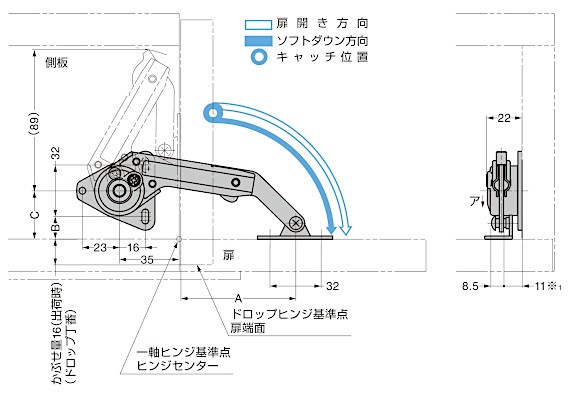

【取付図】下開き90°右付の例。左付は対称取付となります。

扉の開き方向にソフトダウンします。本図は一軸丁番（平丁番）、もしくはドロップ丁番使用時の取付例です。

吊元丁番の種類により、取付寸法が異なります。
※1印は別売りワンタッチ取付座金の場合11.8になります。
※2印はドロップ丁番のかぶせ量が16mm（出荷時）の場合です。
※3印はドロップ丁番のかぶせ量が19mm（出荷時）の場合です。
ドロップ丁番は弊社の3方向調整式のSDH-001型、SDH-P型をご使用ください。一軸丁番の場合はヒンジセンターが、ドロップ丁番の場合は扉端面が各寸法の基準点となります。
