スガツネ工業/ランプ ドロップ丁番 SDH-P カバー付

【カバー取り付け前】

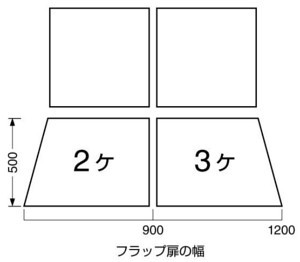

【扉の寸法と丁番の取付個数】

板厚20mmまでの扉に必要な丁番の数（パーチクルボード）

上図は目安のため、実際に取り付けてご確認ください。

SDH-P型 ドロップ丁番

• 3方向の調整ができるドロップ丁番です。

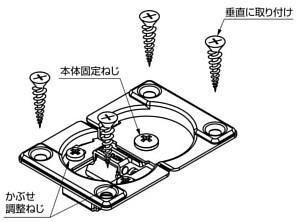

• ねじを垂直に取り付けられるため簡単に施工でき、板金にも取付できます。
• 従来品と比べてガタが少ない構造です。
• ソケットカバー、マウンティングプレートカバーと組み合わせてご使用ください。

【注 意】

• 取扱い上のご注意を必ずご確認ください。
• コンパクトソフトダウンステーCSD-10-TV型、ソフトダウンステーSDS-100型、SDS-C100型、ソフトダウンステーSDS-100-TV型、SDS-C100-TV型、SDS-C100-TV型、ソフトダウンステーNSDX-10（R/L）K、ソフトダウンステーNSDX-10（R/L）K-TVなどのステーを併用し、下開き扉用の丁番としてご使用ください。
• 取付の際に扉を開いた状態で丁番の開き方向の負担が掛からないようにしてください。
