スガツネ工業/ランプ ML-120型 マグネラッチ

マグネラッチ ML-120型

• 従来にない、大きくストロークするマグネラッチです。扉厚や大きめの扉にもご使用いただけます（W600×H1800×t30扉のでの作動確認済み）。

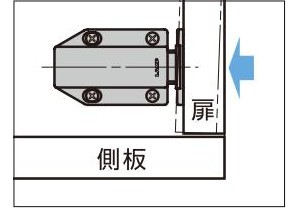

• 指先で軽く押すだけで扉が開き、ハンドルやつまみは不要です。
• 扉を閉める時は、指先で軽く押すだけで、マグネットが扉をキャッチします。
• 受座部が可動します。
• かぶせ扉にご使用の場合は、側板と扉の間をあけてください。

【注 意】

• 丁番はキャッチなしをご利用ください。（丁番の動きが重いキャッチ付を使用されると誤作動の原因となります）
• 本製品は戸当りとして使用しないでください。必要以上の力が加わると破損の原因となります。
• 小扉で使用する際は、突き指にご注意ください。

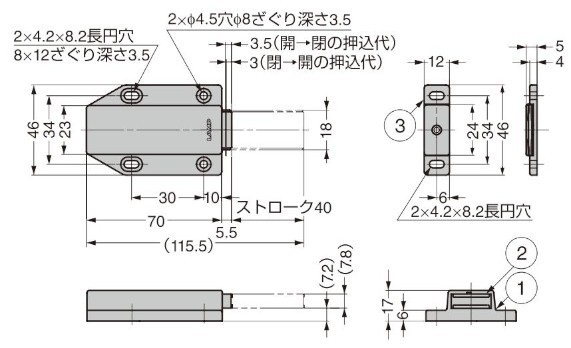

【付属品】

• 受座
• 十字穴付なべねじ4×16

【インセット扉の場合】

【かぶせ扉の場合】

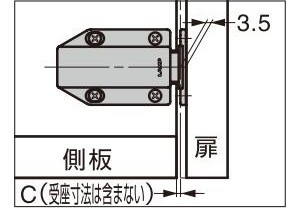

図のラッチ部の押込代3.5mm以上を確保できるよう、扉と側板の間にC寸法のクリアランスをとってください。（隙間部分にはスポンジゴムやビニルパッキンなどを用いると、外観上やほこり除けなどに効果的です）
