スガツネ工業/ランプ ML-80型 マグネラッチ
商品管理番号 | lamp_mglunch_ml80 |
---|---|
生産地 | スガツネ工業株式会社 |
マグネラッチ ML-80型
- 指先で軽く押すだけで扉が開き、ハンドルやつまみは不要です。
- 扉を閉める時は、指先で軽く押すだけで、マグネットが扉をキャッチします。
- かぶせ扉にご使用の場合は、側板と扉の間をあけてください。
【注 意】
- 大きな扉には大型マグネラッチML-120型をご使用ください。
- 丁番はキャッチなしをご利用ください。
【付属品】
- 受座
- 十字穴付丸木ねじ3.1×13(4本)
- 十字穴付皿木ねじ2.7×13(1本)

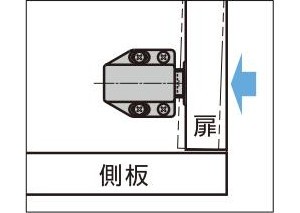

【インセット扉の場合】

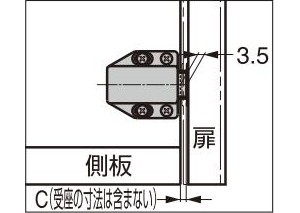

【かぶせ扉の場合】
ラッチ部の押込代3.5mm以上を確保できるよう、側板にC寸法のクリアランスをとってください。

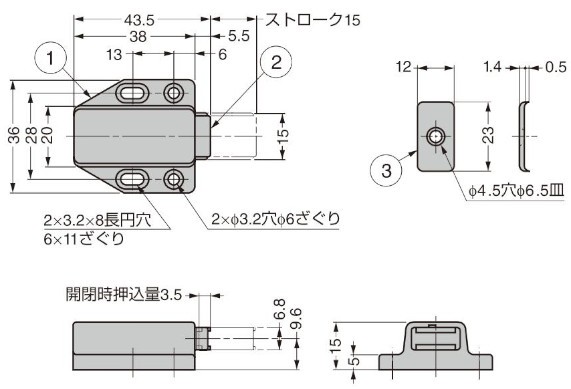

No. | 部品名 | 材料 | 仕上/色 |
---|---|---|---|
① | 本体 | ABS樹脂 | ブラウン、ホワイト、ブラック |
② | ヨーク | 鋼(SPCC) | 有色クロメート処理(三価) 銅めっき(黒色処理) |
③ | 受座 |
品番 | 色 | A | B | 吸着力N | 吸着力kgf | 質量g |
---|---|---|---|---|---|---|
ML-80BR | ブラウン | 12 | 23 | 15.7 | 1.6 | 22 |
ML-80WT | ホワイト | |||||
ML-80BL | ブラック | 11.5 | 22.5 |
