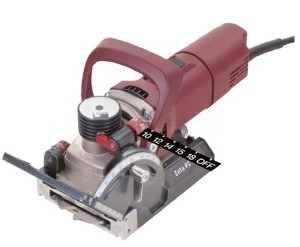

ラメロ/Lamello ゼータP2(ZETA-P2)本体セット P-システム組立金具装着部の専用加工機
商品管理番号 | 20131021P-system |
---|---|
生産地 | Lamello(スイス) |
ゼータP2(ZETA-P2)
P-システム 革新的な家具組立方式
- 家具やフラッシュ家具、ノックダウン家具、店舗家具、各種キャビネット、インテリア、オフィス家具、間仕切りなどの組立の際に、装着部加工から、装着・接合までを短時間に行える P-システム
- 輸送が難しい、輸送にコストが掛かり過ぎる家具やインテリアを部材で運び、現場にて簡単に組み上げられる P-システム
- デザイナーの斬新なアイデアを具現化できるフレキシビリティを兼ね備えた P-システム
- 更に組立金具の種類が増え、進化し続けている P-システム
専用機ゼータP2によるP-システム組立金具装着部の加工
装着部の加工から、クラメックス組立金具の装着・組み上がりまで、一ヵ所につき2分以内で済みますので、家具などの製造時間を大幅に短縮することができます。
回転数 | 9,000rpm |
---|---|
T溝カッターブレード | 100.4×7×22mm |
歯数 | Z=3 |
最大切りみ深さ | 20mm |
消費電力 | 800W |
電源 | 100V 50/60Hz |
重量 | 3.7kg |
標準付属品 | ストップスコヤ 2mmスペーサー 4mmスペーサー 23mm集塵アダプター 36mm集塵アダプター ユニバーサル・ドリルジグ(6mmドリル付) 工具セット システナーケース |
P-システムが採用された要員
- 家具製品の差別化
- あらゆる角度での接合が可能
- 金具装着部の加工が容易
- 加工・組立時間の短縮
- ダボ継ぎに比べ、制度の確保が容易
- 組立時の微調整が可能
- 接着剤硬化時のクランプ留めが不要
- 接着剤硬化中の次に作業にとりかかれる
- 組立治具や、当て木が不要
- 塗装時において部材や金具の取り外しが可能
- 接合金具が目立たない
- 品質管理が容易
- 保管・輸送コストの低減
- 入口やエレベーターが狭くても搬入可能
- 現場での短時間組立
- 熟練者を必要としない組立
- 少人数での組立
- 引っ越し時の分解・再組立が可能
「クラメックス(Clamex)」P-システム・レバークランプ方式 組立金具の特徴
フレキシビリティ
直角接合だけでなく、22.5度(但し、板材が19mm厚の場合)から180度までの様々な角度での接合ができます。
見た目は最小限
接合したり、分解する時の六角棒レンチを差し込む穴の直径は6mmと小さく、カバーキャップを使えばほとんど目立ちません。
組立・分解が簡単
組立金具の組立や分解は六角棒スパナを約90度まわすだけで非常に素早くできます。
余裕の接合強度
接合部の引っ張り強度は木の材質にもよりますが、100kg前後の強度を確保できます。
すばやい装着
組立金具の装着も簡単に、すばやくできます。T溝に金具を差し込むだけで、ネジや接着剤で固定する必要はありません。
積み重ね可能
組立金具を装着しても、材料表面から飛び出していないので、材料を積み重ねても、別の材料を傷つけません。保管や輸送に便利です。
強度が出るT溝嵌合
組立金具は金属と高強度の樹脂でできているうえ、上の図のように嵌め込まれているので、安心して使えます。特にファルカタや桐のようにネジが効かない芯材にも威力を発揮します。
ねじれにも強い
組立金具にはねじれと変形を防ぐために突起部2ヵ所と中央の小さなリブが設けてあります。
T溝深さが浅くても充分な強度を確保
T溝深さが最小の10mmであっても、十分な引張強度を発揮しますので、薄板の接合でも安心して使用できます。
組立金具には多少の遊びがあります
六角棒スパナで締め付け、固定する前に、小口などをきっちりと合わせてから、固定することができます。

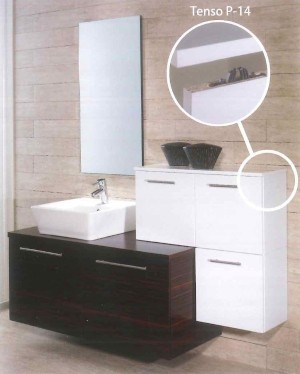

「テンソー(Tenso)」P-システム・セルフクランプ方式 組立金具の特徴
すばやい装着
組立金具の装着も簡単に、すばやくできます。T溝に金具を差し込むだけで、ネジや接着剤で固定する必要はありません。
積み重ね可能
組立金具を装着しても、材料表面から飛び出していないので、材料を積み重ねても、別の材料を傷つけません。保管や輸送に便利です。
強度が出るT溝嵌合
組立金具はグラスファイバー強化樹脂でできているうえ、上の図のように嵌め込まれているので、安心して使えます。特にファルカタや桐のようにネジが効かない芯材にも威力を発揮します。
ねじれにも強い
組立金具にはねじれと変形を防ぐための突起部2ヵ所設けてあります。
組立金具には多少の遊びがあります
接着剤が硬化する前に、小口などをきっちりと合わせることができます。アンカーパーツとロックパーツが長手方向に1mmズレていても、嵌め込みが可能です。

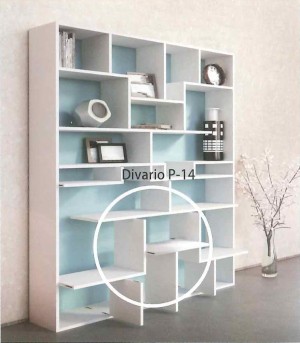

「デバリオ(Divario)」P-システム・スライドイン クランプ方式 組立金具の特徴
スライドさせて固定
棚板や桁板をスライドさせるだけで、隙間を生じさせずにきっちりと固定できます。固定後、位置ずれしません。
組立金具が隠れます
組立金具並びに、加工したスライド溝や金具装着部も完全に隠れ、部材の表面には何も残りません。
十分な接合強度
スライドさせるにつれ、金具同士が引っ張り合い、接合力が高まった時点でロックしますので、接合強度が維持されます。
すばやい装着
組立金具のロックパーツはインサート工具を使って、T溝に金具を差し込み、固定ピンを打ち込みます。アンカーパーツはハンマーでドリル穴に打ち込むだけです。接着剤やネジは不要。
通常の接合にも使用可
スライド溝の加工を棚板や桁板の後ろ側ギリギリで止めることにより、途中からスライドさせて接合できます。但し、後ろ側の金具の位置を金具の長さ分手前にする必要があります。
