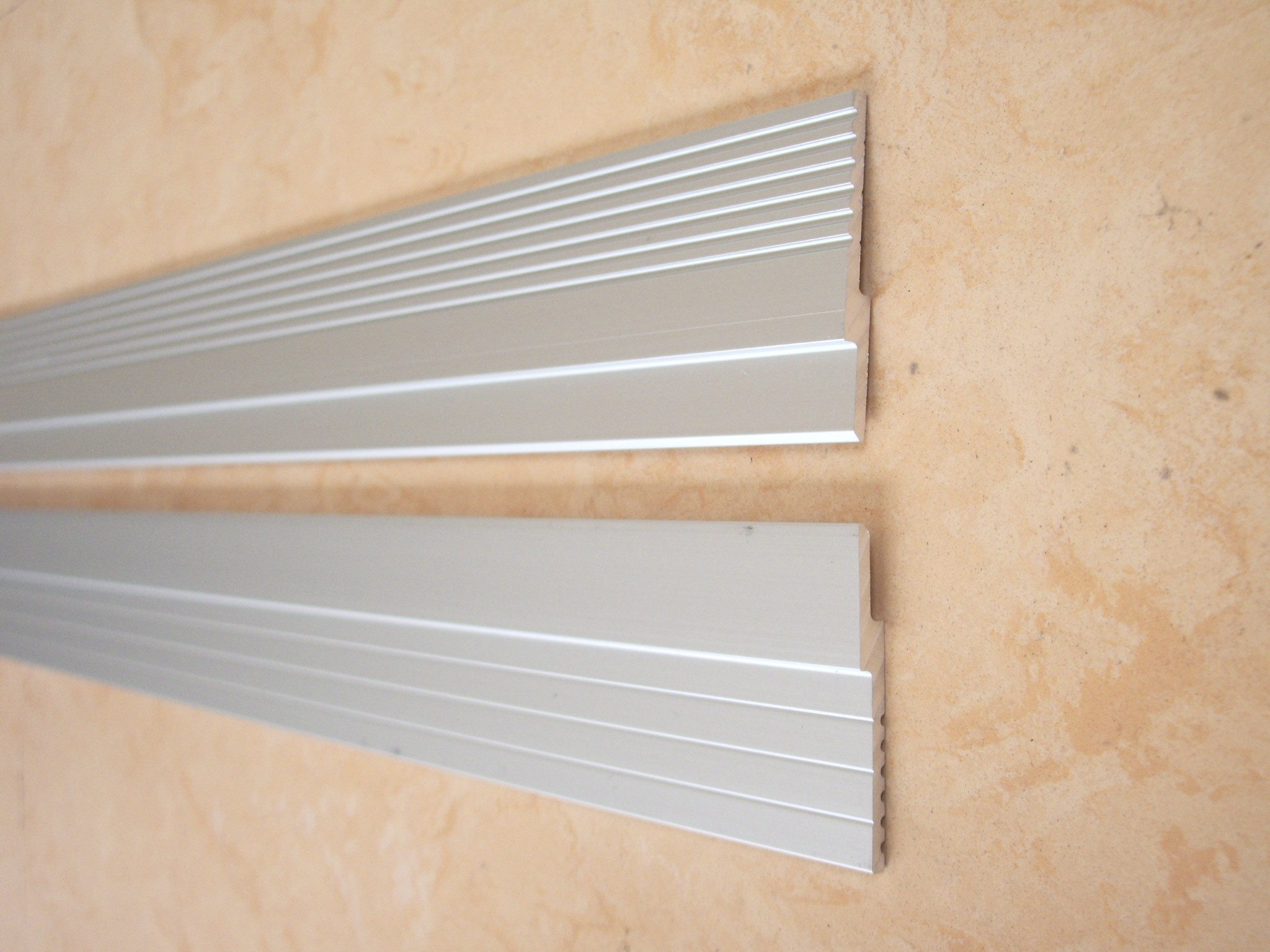

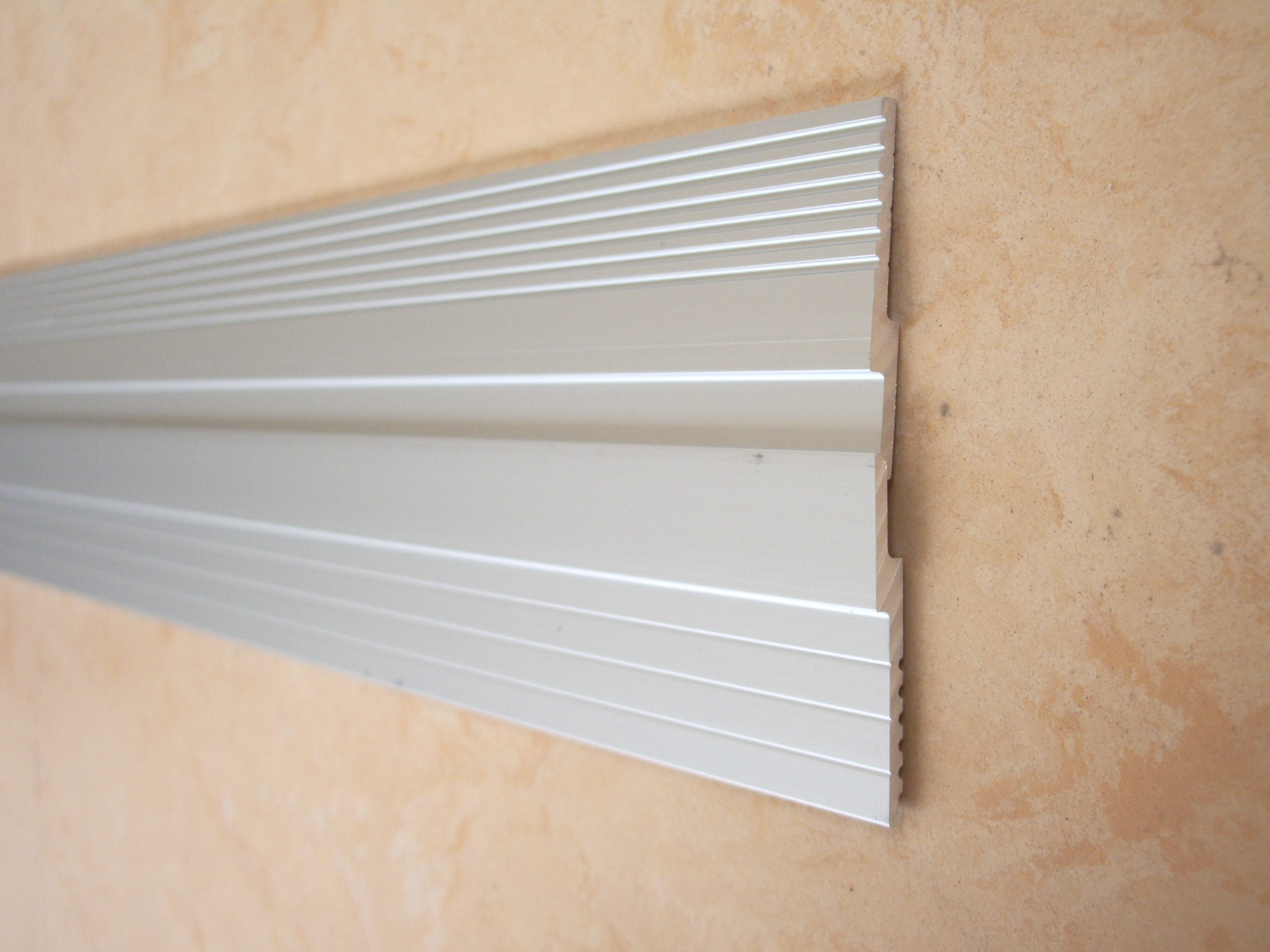

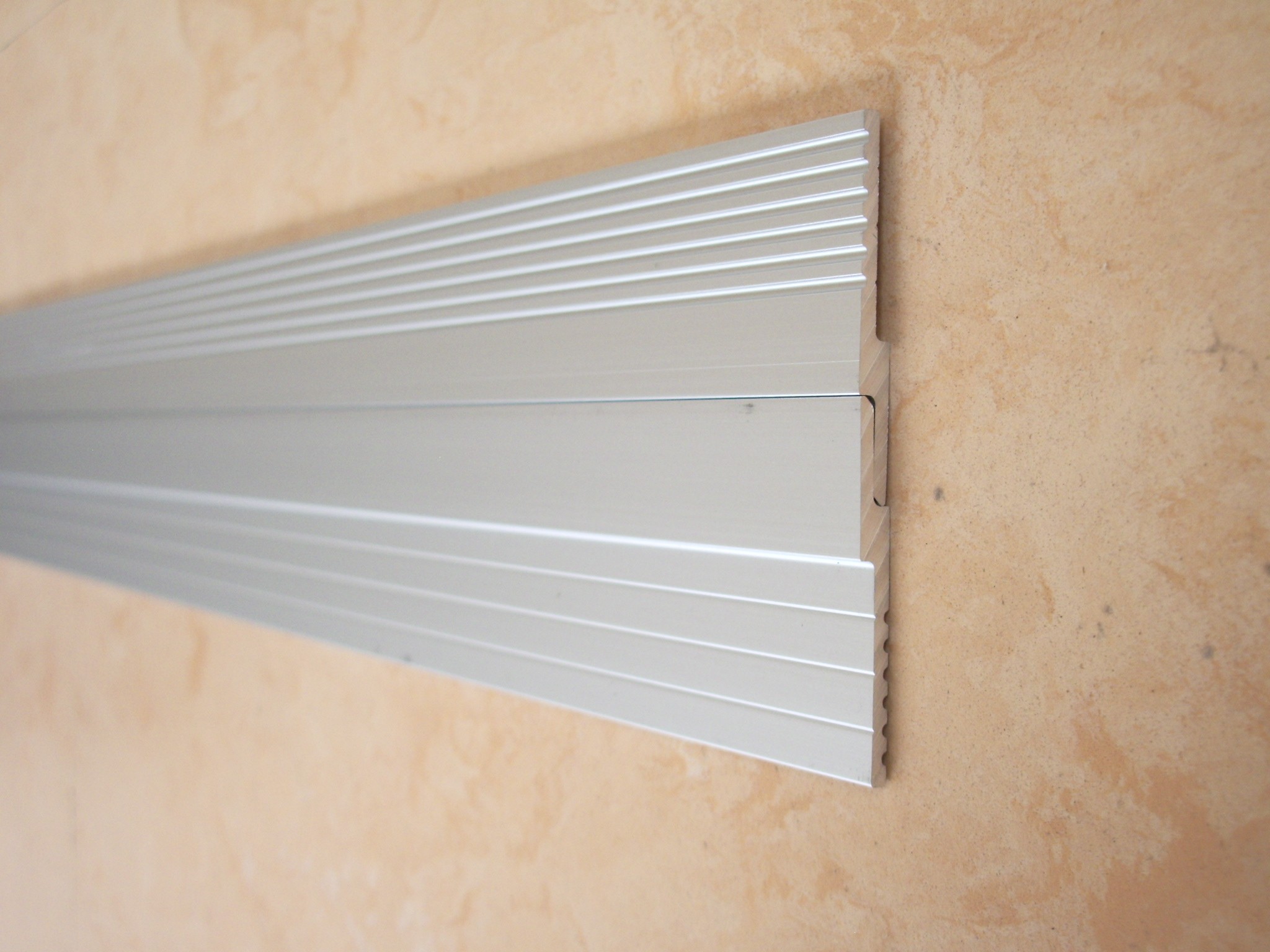

スガツネ工業/ランプ AUH型 パネル吊金具 サイズ：2700mm 仕上：シルバーアルマイト処理

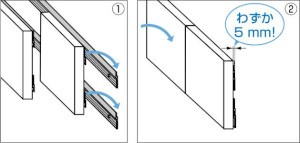

【パネル取付方法】

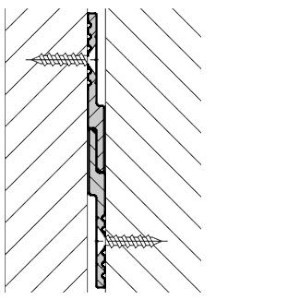

【取付例】

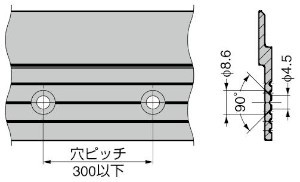

【推奨穴加工】

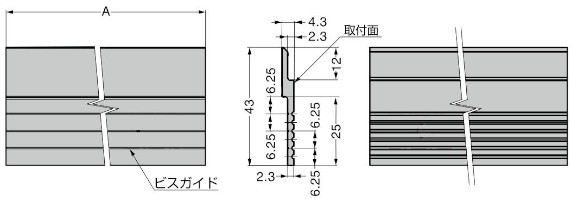

【取付図】

AUH型 パネル吊金具

• 長尺のはめ込み式吊金具で、工具を使わずにパネルの取り付け・取り外しが簡単に行えます。
• 取り付けた際、パネルと壁の隙間はわずか5mm以下になります。
• パネル側と壁側は同一部材なので、管理を含めて取り扱いが簡単です。
• 連続したパネルの取り付けも簡単です。
• 大型パネル等の反りを防止する効果があります。
• ビスガイドの溝を（図面参照）、取付穴に設定できます。

【用途】

• 展示パネル、絵画、家具など

【注意】

• パネル、壁ともに必ず柱などの固い下地が裏にある位置に取り付けてください。
• 耐荷重は本品（A寸法700mmの状態）上下2本（780mm間隔）に対し、高さ900mm、幅700mm、厚さ25mmのパネル（荷重は厚さの中心）を取り付けた場合の数値です。壁と荷重の距離やパネル材質によって変わりますので、ご注意ください。

【推奨ねじ】

• 皿タッピンねじ呼び4
