スガツネ工業/ランプ AUH-C70 キャッチ金具 パネル吊金具AUH用
商品管理番号 | lamp_auhc70 |
---|---|
生産地 | スガツネ工業株式会社 |
AUH-C70 キャッチ金具
- パネル吊金具AUH型用のキャッチです。パネルを保持する機能により、パネルが左右にズレたり、下から突き上げられても落下しにくくなります。
- AUH型に合わせるだけで、簡単に位置出しができます。
【注意】
- AUH型と併用せず単品で使用する場合、手前方向に引っ張る力がかからないようにしてください。
- パネル1枚につき左右2ヶ使いを推奨します。
- キャッチの保持力にはばらつきがあります。現品にてご確認ください。
【推奨ねじ】
- 十字穴付皿タッピンねじ呼び4

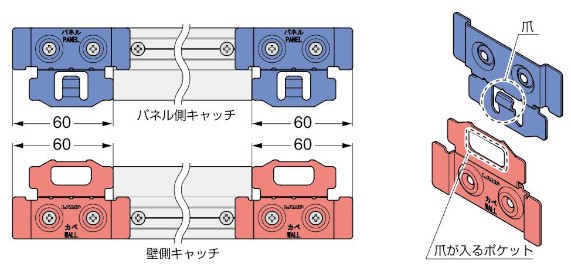

【AUH型との取付参考図】2ヶ使いの場合

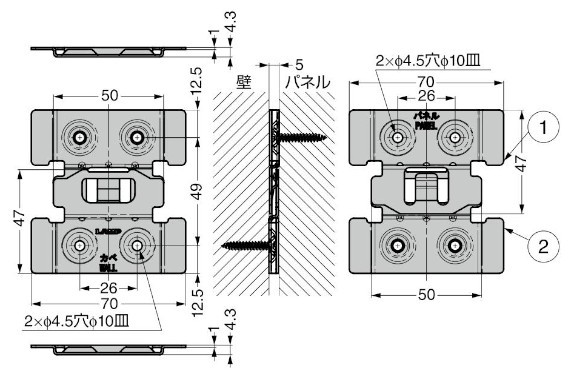

No. | 部品名 | 材料 | 仕上 |
---|---|---|---|
① | パネル側キャッチ | ステンレス鋼(SUS304) | バレル研磨 |
② | 壁側キャッチ |
品番 | 保持力N | 保持力kgf | 耐荷重N※ | 耐荷重kgf※ | 質量g |
---|---|---|---|---|---|
AUH-C70 | 50 | 5.1 | 100 | 10.2 | 41 |
