スガツネ工業/ランプ SDS-100型・SDS-C100型 ソフトダウンステー ラプコン搭載 左右兼用
| 商品管理番号 | lamp_softdown_sds-100 |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 開き方 | 品番 | 仕様 | 左右兼用 | 扉の最大モーメント |
|---|---|---|---|---|
 下開き |
SDS-100 | - | ○ | 3.43～4.9N・m/1本 （35～50kgf・cm/1本） |
| SDS-C100 | キャッチ付 |
マウンティングプレート
SDS-A
蓋・扉の寸法や質量などの数値を入力するだけで、条件に合う製品を選定したり、モーメントや操作力をシュミレーション（グラフ表示）したりするツールです。
SDS-100型、SDS-C100型 ソフトダウンステー
- ラプコン機構を搭載した下開き扉用のソフトダウンステーです。
- 左右兼用です。
- SDS-C100（キャッチ付）には扉が閉じた状態を保持するキャッチを組み込んでいます。SDS-100（キャッチなし）を使用する場合は、別にキャッチが必要です。
【仕 様】
- 使用温度：0℃～40℃
【注 意】
- 取扱い上のご注意を必ずご確認ください。
- 開いた扉面に物を置いたり、扉面上で作業などを行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。
【付属品】
- マウンティングプレート SDS-A
- 十字穴付皿タッピンねじ3.5×14
【別売品】
SDSガラス扉用フェイスプレート、スペーサーソフトダウンステーSDS-100/SDS-C100 取扱説明書

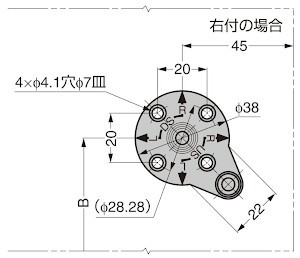

【マウンティングプレートの取付方向】
右付けの場合はDS側Rの→矢印を垂直方向真上に向け取り付けます。
左付けの場合はDS側Lの→矢印を垂直方向真上に向け取り付けます。
| 吊元丁番 | A | B |
|---|---|---|
| 一軸丁番 平丁番 |
100 | 135 |
| ドロップ丁番 SDH-001型 |
107※1 | 126 |
| ドロップ丁番 SDH-P型 |
108.5※2 | 124.5 |
※1印はドロップ丁番のかぶせ量が16mm（出荷時）の場合です。
※2印はドロップ丁番のかぶせ量が19mm（出荷時）の場合です。
ドロップ丁番は弊社の3方向調整式のSDH-001型、SDH-P型をご使用ください。

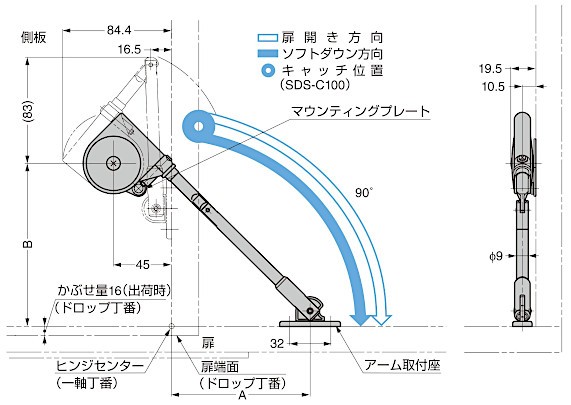

【取付図】下開き90°右付の例。左付は対称取付となります。
扉の開き方向にソフトダウンします。本図は一軸丁番（平丁番）、もしくはドロップ丁番使用時の取付例です。
吊元丁番の種類により、取付方法が異なります。取付寸法は一軸丁番（平丁番）、2枚合丁番の場合センターヒンジ基準、ドロップ丁番の場合は、扉端面が基準となります。
【扉の最大モーメント】
- 1本使いの場合
扉の最大モーメント=3.43～4.9N・m - 2本使いの場合は、上記モーメントの2倍まで対応できます。
扉の最大モーメント（N・m）=扉質量（kg）×9.80665×回転軸中心から重心位置まので距離（m）
扉質量早見表 PDF:526KB

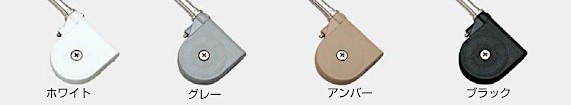

| 品番 | 仕様 | 主材料 | 仕上 | 色 | 扉の最大モーメント N・m/1本 |
扉の最大モーメント kgf・cm/1本 |
質量g |
|---|---|---|---|---|---|---|---|
| SDS-100W | キャッチなし | ABS樹脂/ 鋼 |
ニッケル めっき |
ホワイト | 3.43～4.9 | 35～50 | 167 |
| SDS-C100-W | キャッチ付 | ||||||
| SDS-100G | キャッチなし | グレー | |||||
| SDS-C100-G | キャッチ付 | ||||||
| SDS-100U | キャッチなし | アンバー | |||||
| SDS-C100-U | キャッチ付 | ||||||
| SDS-100-B | キャッチなし | ブラック | |||||
| SDS-C100-B | キャッチ付 |
