スガツネ工業/ランプ HDS-10型 ソフトダウンステー重量扉用 キャッチ付 2本使い用 機種：K/M/H
| 商品管理番号 | lamp_softdown_hds-10 |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 資料 | HDS-10 取扱説明書
扉質量早見表 PDF:526KB
|
| 開き方 | 仕様 | 左右兼用 | 機種 | 扉の最大モーメント |
|---|---|---|---|---|
 下開き |
キャッチ付 2本使い用 |
─ | K | 13.7～19.5N・m/2本 （140～199kgf・cm/2本） |
| M | 19.6～24.4N・m/2本 （200～249kgf・cm/2本） |
|||
| H | 24.5～29.4N・m/2本 （250～300kgf・cm/2本） |
SDH-10型 ソフトダウンステー重量用 2本使い用
- ラプコン機構を搭載した下開き扉用の重量扉用ソフトダウンステーです。
- 扉が閉じた状態を保持するキャッチを組み込んでいます。
【仕 様】
- 使用温度：0℃～40℃
【注 意】
- 取扱い上のご注意を必ずご確認ください。
- 左右の勝手違いがあります。
- 扉1枚当り、左用・右用が各1本ずつ必要です。
- 開いた扉面に物を置いたり、扉面上で作業を行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。
【付属品】
- 取付座金
- 十字穴付バインドタッピンねじ3.5×15
【ステーの選定】
- 扉の最大モーメントに応じて3種類の中から選べます。
扉の最大モーメント（N・m）=扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
| 扉の最大モーメントN・m | 機種 | 必要数 |
|---|---|---|
| 13.7～19.5 | K | 2本 |
| 19.6～24.4 | M | |
| 24.5～29.4 | H |

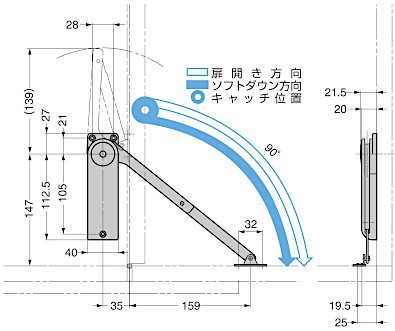

【取付図】一軸丁番（平丁番）使用時
下開き90℃左付の例。右付は対称取付となります。

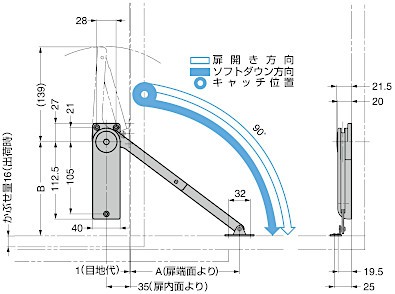

【取付図】ドロップ丁番使用時
下開き90℃左付の例。右付は対称取付となります。
| 吊元丁番 | A | B |
|---|---|---|
| ドロップ丁番 SDH-001型 |
165※1 | 137 |
| ドロップ丁番 SDH-P型 |
166.5※2 | 135.5 |
※2印はドロップ丁番のかぶせ量が19mm（出荷時）の場合です。

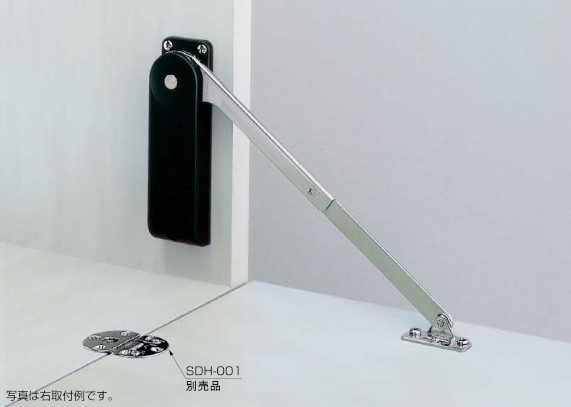

ドロップ丁番は弊社の3方向調整式のSDH-001型、SDH-P型をご使用ください。
| 品番 | 仕様 | 主材料 | 仕上/色 | 機種 | 扉の最大モーメント N・m/2本 |
扉の最大モーメント kgf・cm/2本 |
|---|---|---|---|---|---|---|
| HDS-10KL-BL | 左用 | ABS樹脂/鋼 | ニッケルめっき/ブラック | K | 13.7～19.5 | 140～199 |
| HDS-10KR-BL | 右用 | |||||
| HDS-10KL-WT | 左用 | ニッケルめっき/ホワイト | ||||
| HDS-10KR-WT | 右用 | |||||
| HDS-10ML-BL | 左用 | ニッケルめっき/ブラック | M | 19.6～24.4 | 200～249 | |
| HDS-10MR-BL | 右用 | |||||
| HDS-10ML-WT | 左用 | ニッケルめっき/ホワイト | ||||
| HDS-10MR-WT | 右用 | |||||
| HDS-10HL-BL | 左用 | ニッケルめっき/ブラック | H | 24.5～29.4 | 250～300 | |
| HDS-10HR-BL | 右用 | |||||
| HDS-10HL-WT | 左用 | ニッケルめっき/ホワイト | ||||
| HDS-10HR-WT | 右用 |
