アトム HD-47 間仕切折戸用丁番 (キャッチ付き/蛇行修正機能付/50°仮ストップ機能付)
商品管理番号 | atom_oredo_tyouban_hd-47 |
---|---|
生産地 | アトムリビンテック株式会社 |
HD-47(HDシリーズ 間仕切折戸用丁番・50度仮ストップ機構付き)

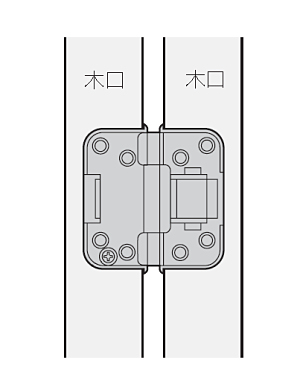

木口面掘込み。フリーオープンタイプ折戸に適した丁番です。 折戸を折った状態で左右にスムーズに移動できるように、戸の開き角度50°で仮ストップします。
※吊元固定タイプにする場合はHD-37をご使用ください。
- キャッチ付き:折戸の開き角度0°~15°、165°~180°の範囲でキャッチが効いて自動的に開閉します。
- 蛇行修正機能付き:閉めた時に折戸が蛇行状態になっている場合、ドライバーで修正できます。
- 50°仮ストップ機能付き:フリーオープンタイプ折戸に適した機能で、折戸が開き角度50°で仮ストップするため、この状態で戸を左右にスムーズに移動させることができます。

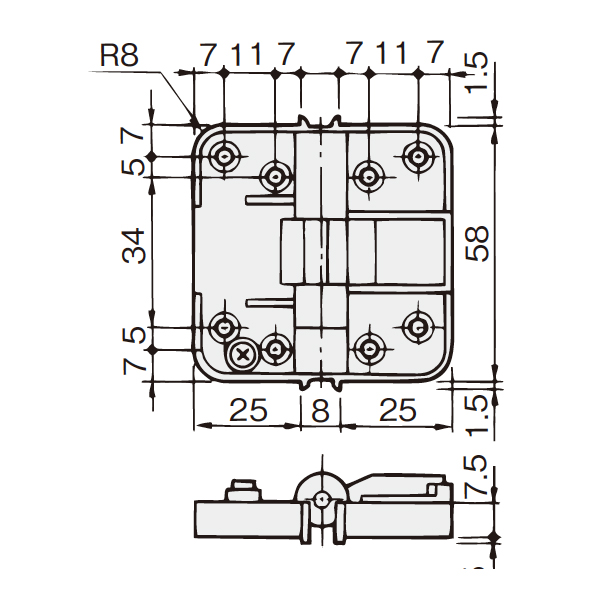

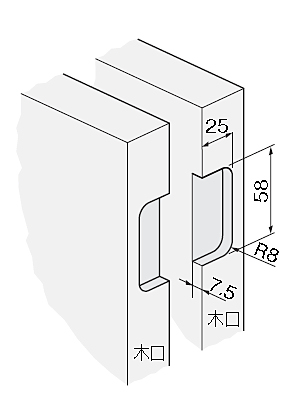

加工図
材質 | 亜鉛合金、PA66 |
---|---|
仕上 | アイボリー色塗装、GB色塗装 |
添付品 | +皿タッピンねじ3×20 8本 |
機能紹介

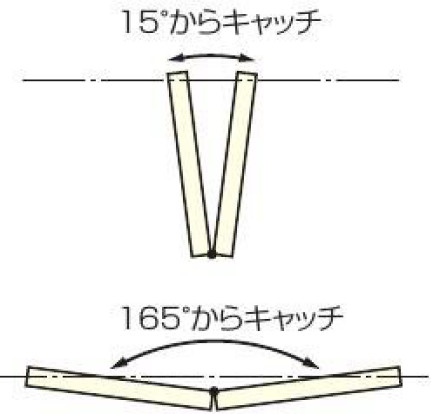

折戸の開き角度165°~180°の範囲でキャッチが聞いて自動的に閉じます。キャッチが効いているため、閉時に戸がふらつきません。0°~15°でもキャッチが効く機種もあります。

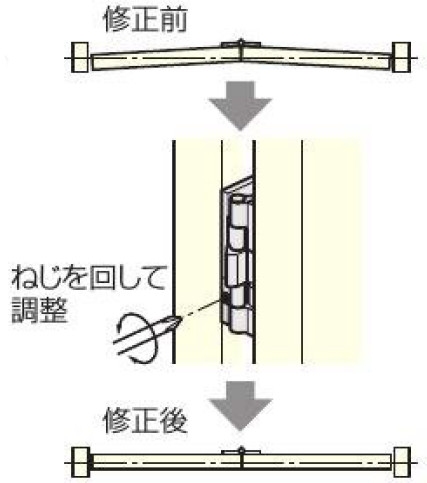

閉めた時に折戸が蛇行状態になっている場合、ドライバーで修正できます。

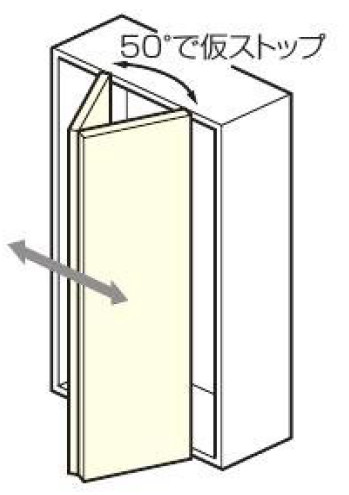

フリーオープンタイプ折戸に適した機能で、折戸が開き角度50°で仮ストップするため、この状態で戸を左右にスムーズに移動させることができます。
