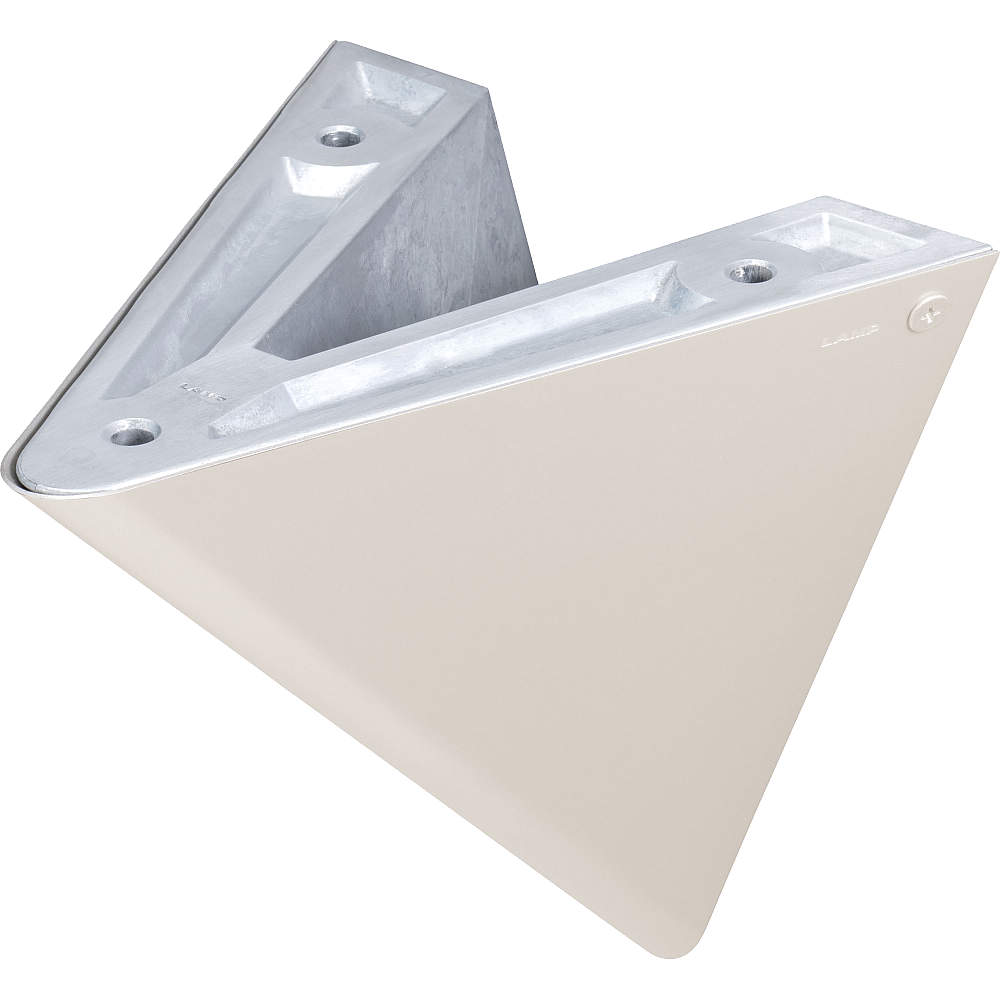

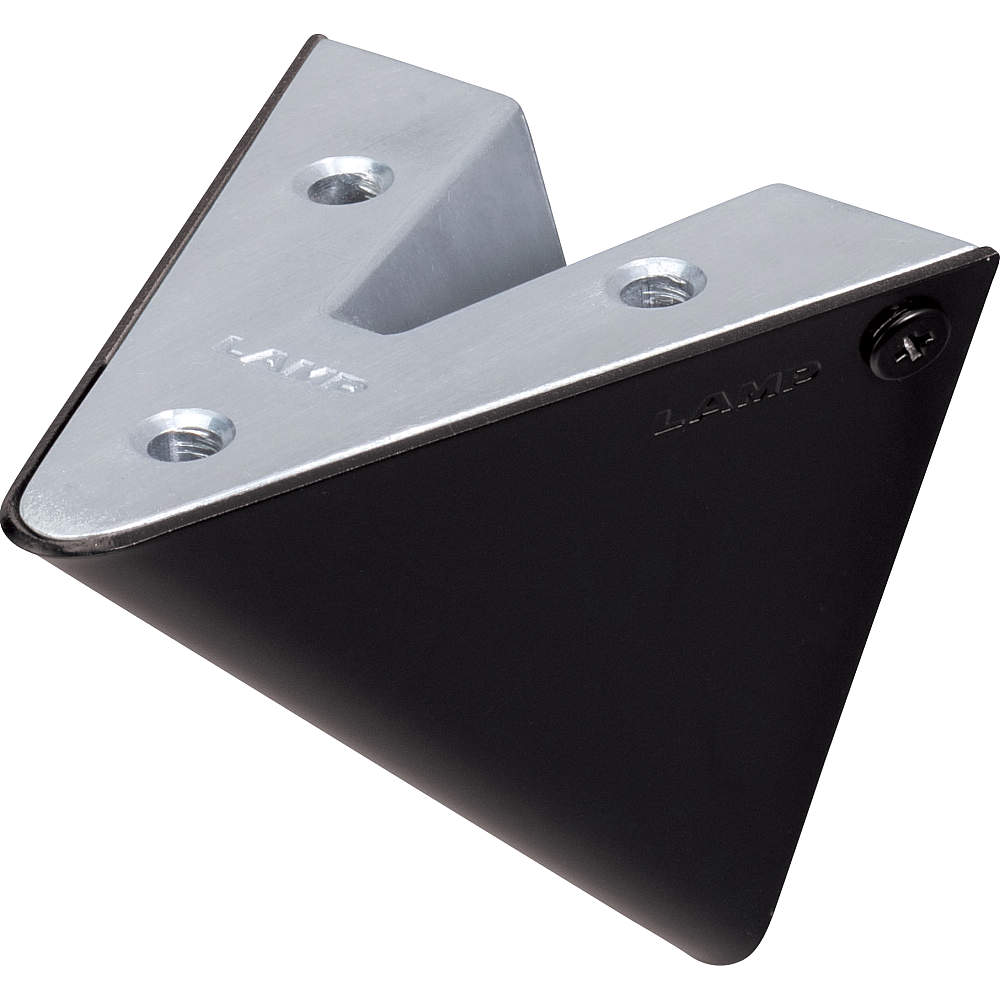

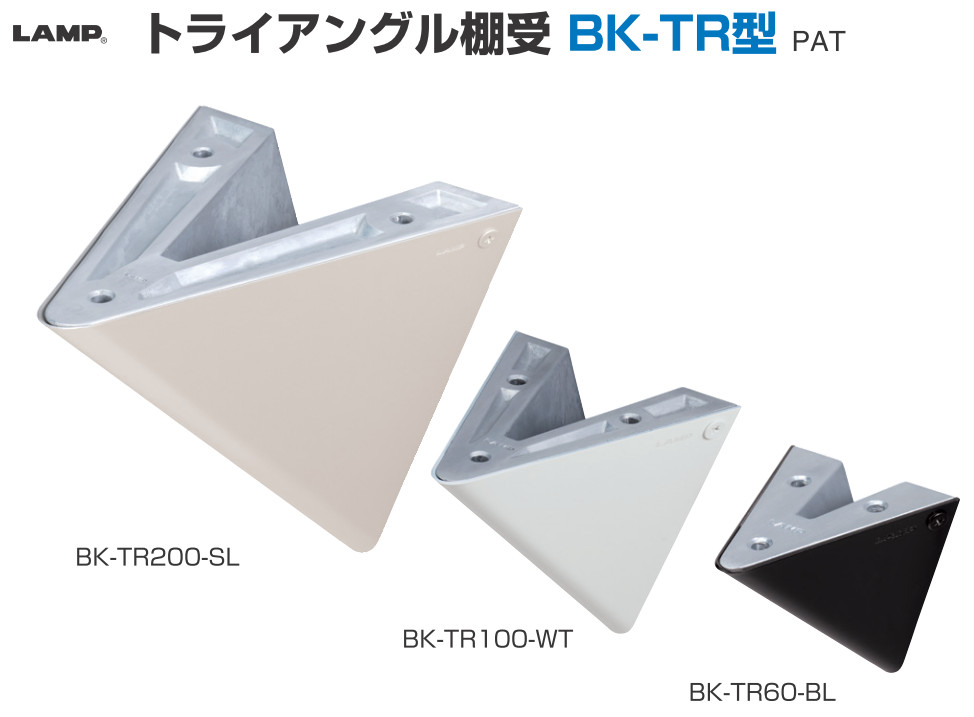

スガツネ工業/ランプ BK-TR型 トライアングル棚受 1ヶ使い可能・最大耐荷重約100kgf
商品管理番号 | lamp_bktr |
---|---|
生産地 | スガツネ工業株式会社 |
注意事項 | 天板・筐体への取り付けは、高い強度の確保が可能な材料をご使用の上、固定ねじは確実に締めてください。施工条件が不十分な場合、本体が脱落する恐れがあります。 |
1本使い可能・最大耐荷重約100kgf

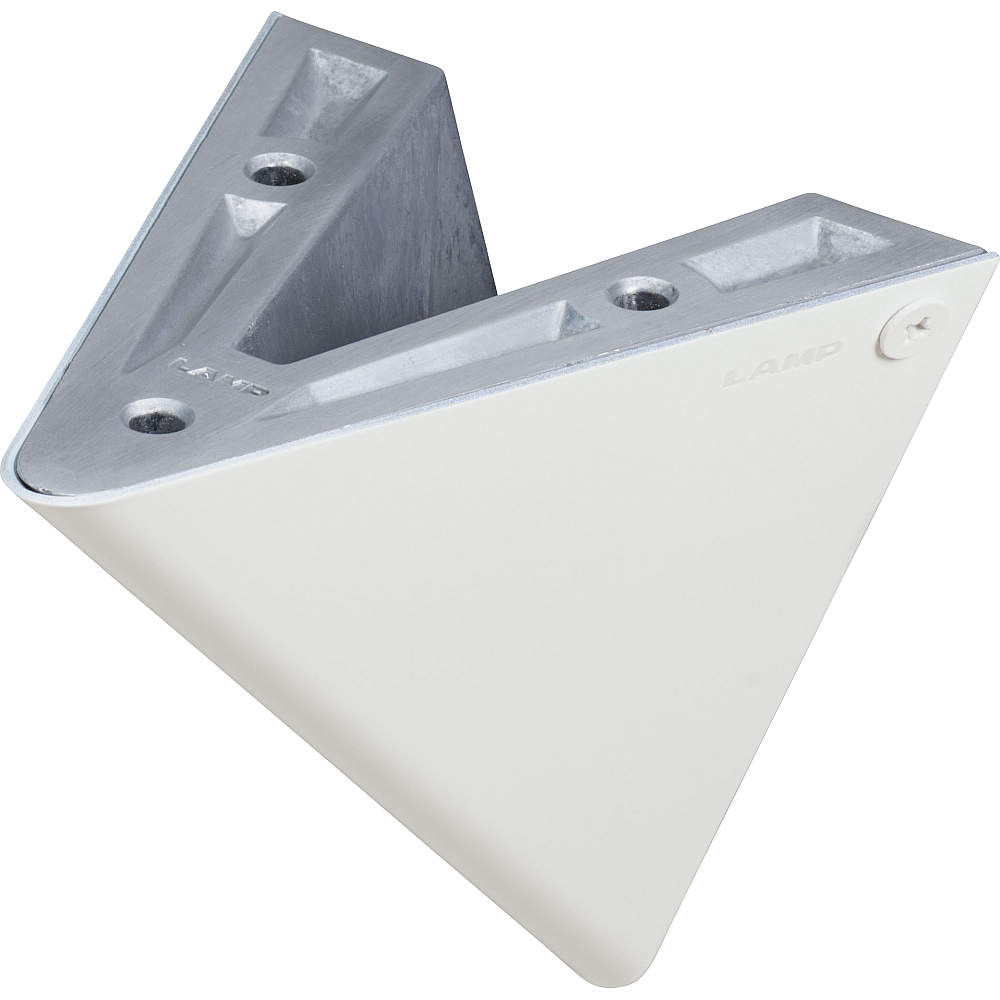

- 三角形の特徴的なデザインの棚受です。
- 取付けねじが見えにくいすっきりとしたデザインで空間に調和します。
- 配線ケーブルを通すスペースがあります。(対応寸法は、配線通過スペース図をご参考ください。)
用途
- 店舗カウンター
- 棚受
- キッチンカウンター
- ディスプレイ棚等
付属品
- ベース固定用取付けねじ
- カバー固定用取付けねじ(ねじ頭はカバーと同仕上げです。)

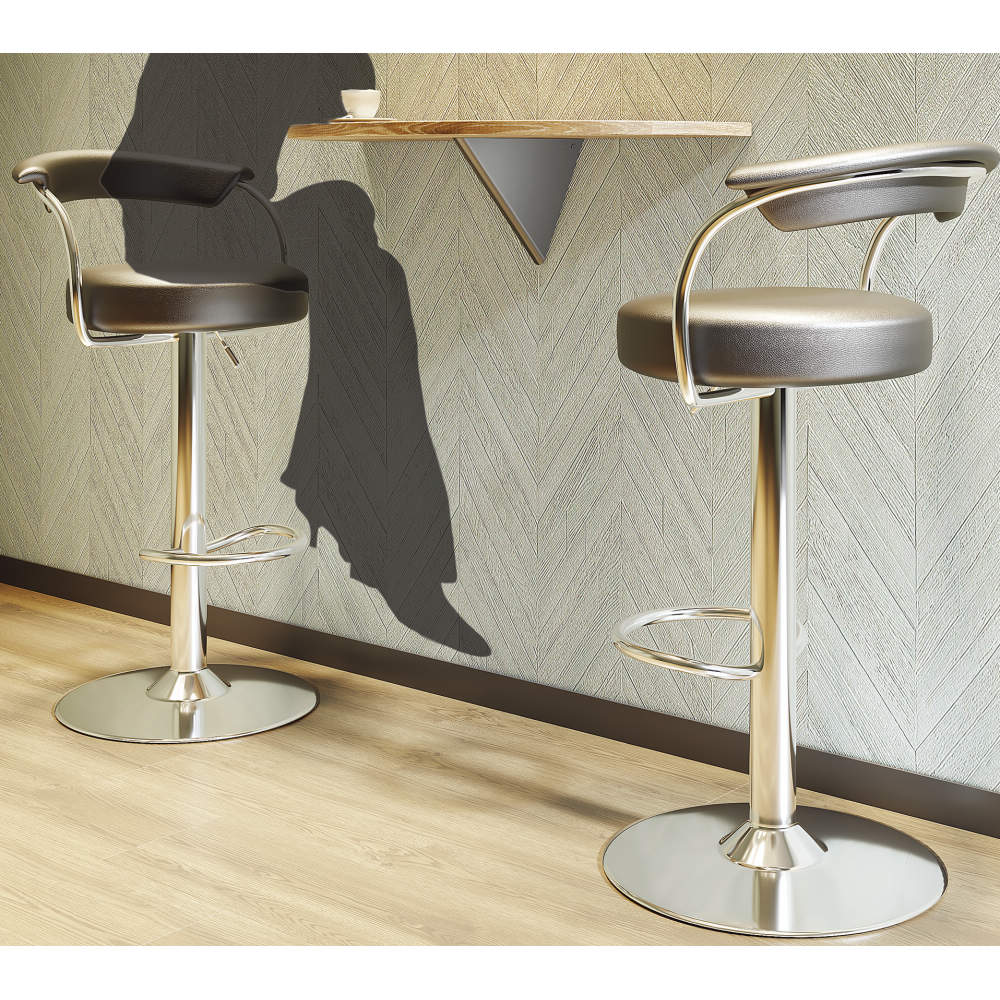

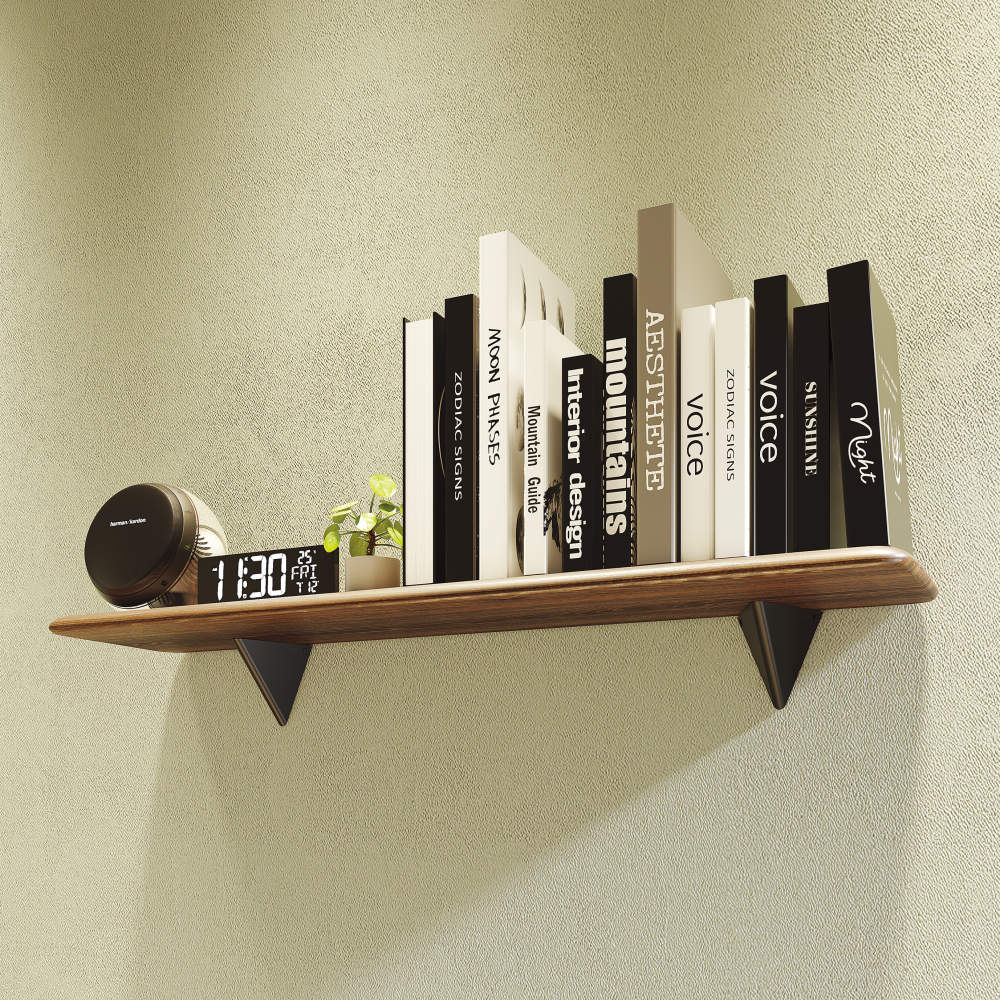

【使用例】
特徴的なデザインで、空間デザインのアクセントになります。
1ヶ取付けが可能で、半円形の棚板と組み合わせがおすすめです。

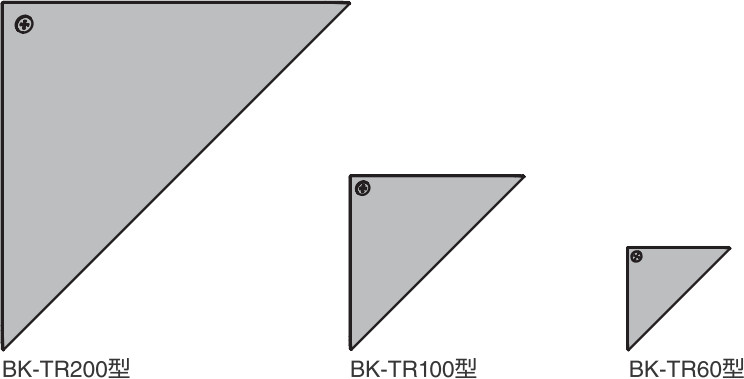

【サイズ比較】
【取付け例】

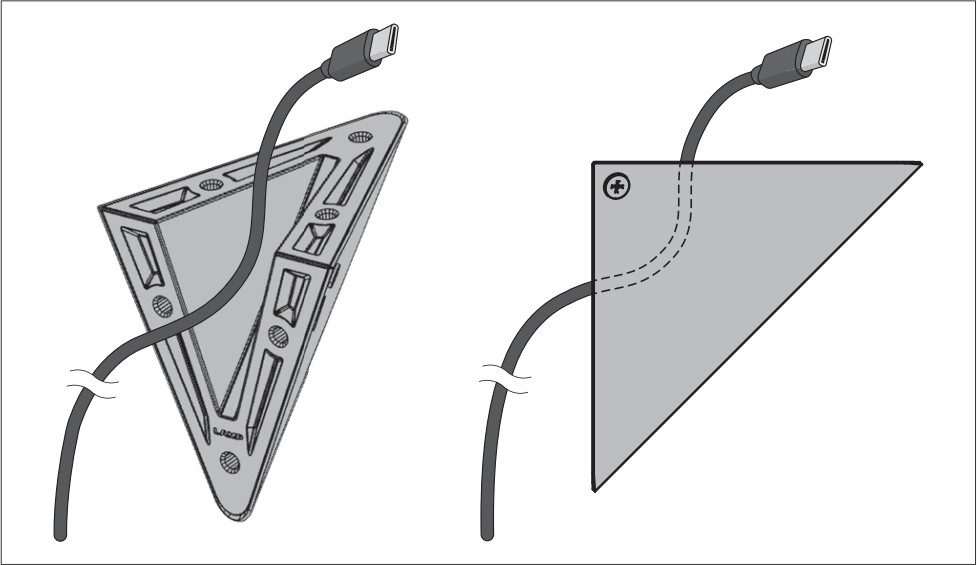

配線ケーブルを内部に通すことができ、すっきりと収まります。

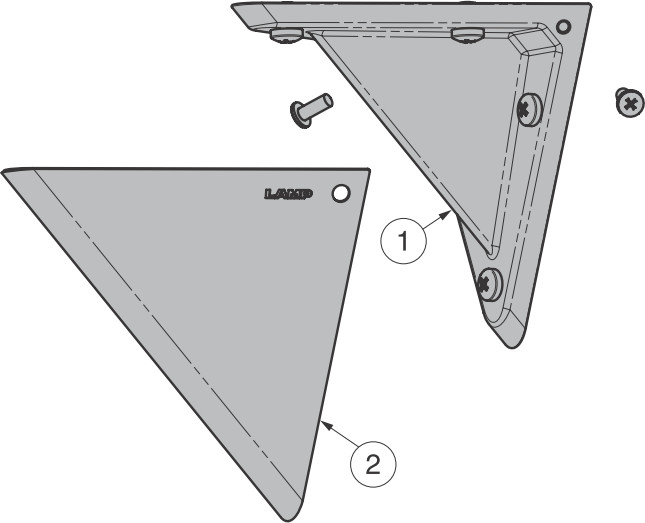

No. | 部品名 | 材料 | 仕上 |
---|---|---|---|
① | ベース | アルミニウム合金(ADC) | 素地 |
② | カバー | 鋼(SGCC) | アクリル焼付塗装 |

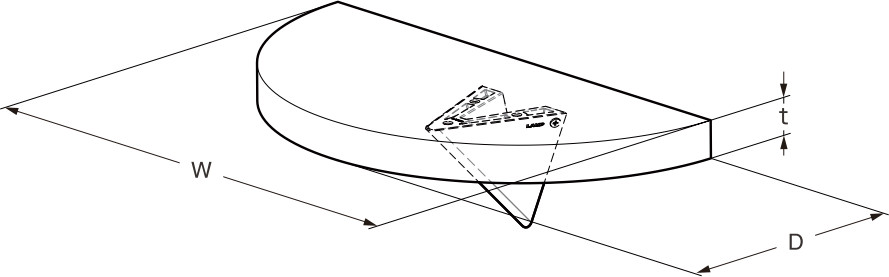

【半円形棚板サイズ目安(1ヶ使いの場合)】
品番 | BK-TR60型 | BK-TR100型 | BK-TR200型 |
---|---|---|---|
W/最大幅mm [本品を中心位置に取付けた場合] |
300 | 400 | 800 |
D/最大奥行mm | 150 | 200 | 400 |
t/最小板厚mm | 20 | 30 | 30 |
※天板は耐荷重に耐えることが出来る高い強度の確保が可能な材料をご使用ください。

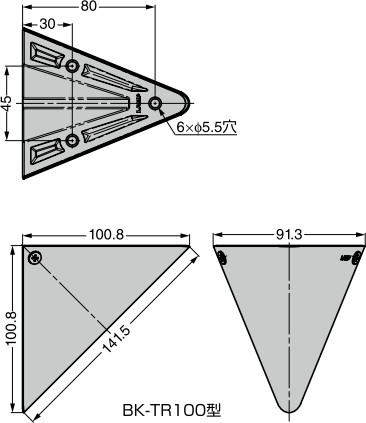

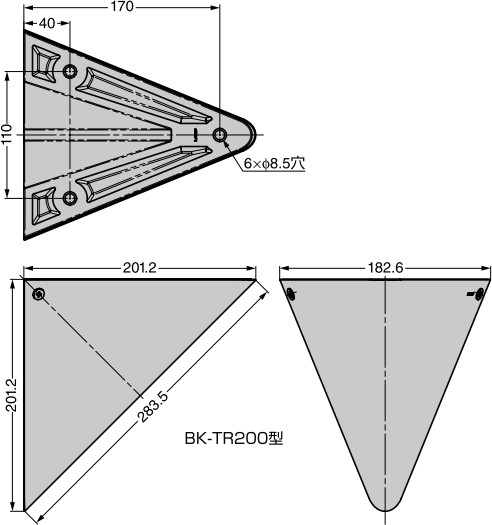

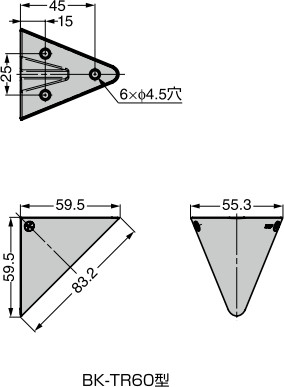

【寸法図】
品番 | 付属ねじ | |
---|---|---|
ベース固定用 | カバー固定用※ | |
BK-TR60-SL BK-TR60-WT BK-TR60-BL |
十字穴付なべタッピンねじ4×20(6本) | 十字穴付極低頭ねじM3×6(2本) |
BK-TR100-SL BK-TR100-WT BK-TR100-BL |
十字穴付なべタッピンねじ5×30(6本) | 十字穴付極低頭ねじM4×10(2本) |
BK-TR200-SL BK-TR200-WT BK-TR200-BL |
壁面用:十字穴付なべタッピンねじ8×40(3本) 天板面用:十字穴付なべタッピンねじ8×35(3本) |
十字穴付極低頭ねじM5×12(2本) |
※カバー固定用のねじ頭はカバーと同仕上げです。

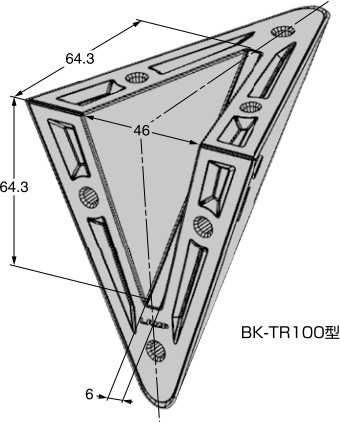

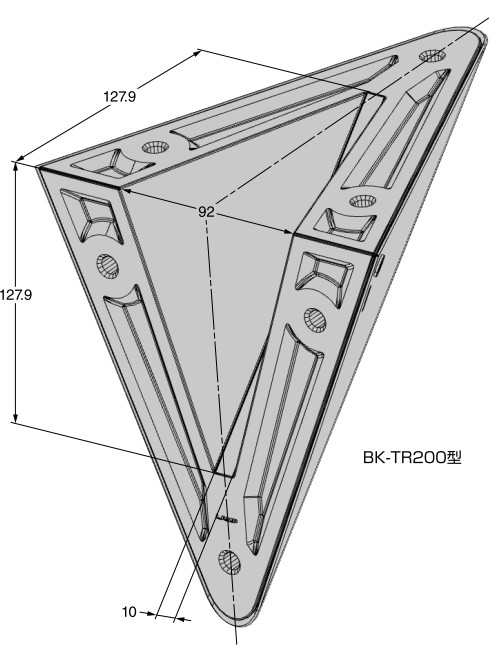

【配線通過スペース】
注文コード | 品番 | 仕上げ/色 | 耐荷重N/1ヶ ※1 | 耐荷重kgf/1ヶ ※1 | 質量g |
---|---|---|---|---|---|
120-052-770 | BK-TR60-SL | ステンレス調 | 400 | 40.8 | 75 |
120-052-771 | BK-TR60-WT | ホワイト | |||
120-052-772 | BK-TR60-BL | ブラック | |||
120-052-773 | BK-TR100-SL | ステンレス調 | 800 | 81.6 | 240 |
120-052-774 | BK-TR100-WT | ホワイト | |||
120-052-775 | BK-TR100-BL | ブラック | |||
120-052-776 | BK-TR200-SL | ステンレス調 | 1000 | 102 | 1360 |
120-052-777 | BK-TR200-WT | ホワイト | |||
120-052-778 | BK-TR200-BL | ブラック |
※1 耐荷重値は製品先端位置に荷重負担をかけた場合です。

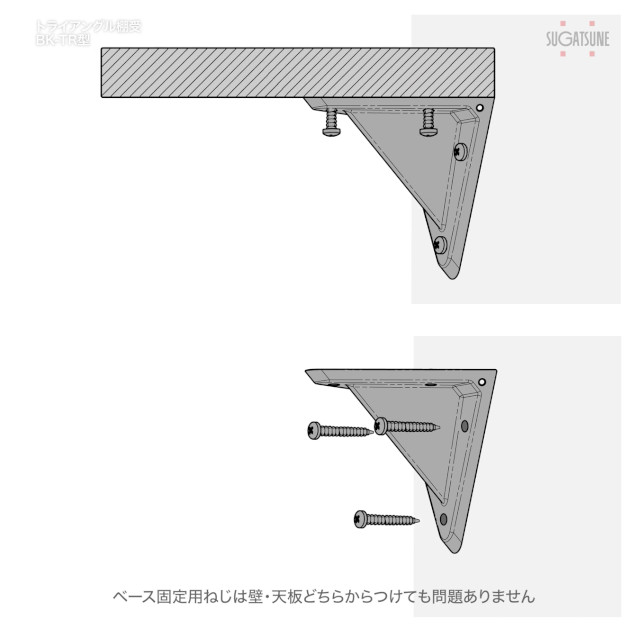

ベース固定用ねじは壁・天板どちらからつけても問題ありません。
