ムラコシ精工 JCB-A ジョイントコネクターボルト Aタイプ(M6×23/M6×30/M6×35/M6×40/M6×45/M6×50/M6×55/M6×60/M6×70)[頭形状:六角レンチ/プラスマイナス]【Ni】
商品管理番号 | mura_bolt_jcb-a_6 |
---|---|
生産地 | 株式会社ムラコシ精工 |
ムラコシ精工 JCB-A ジョイントコネクターボルト Aタイプ
システム思考から生まれたノックダウン金物
- 家具等の構造体を支え組立て、ノックダウン機構をシステム化する為開発したジョイントボルトです。
- システムの基本となるボルトのねじ径をM6に統一し鬼目等ナット類との互換性を追求しました。
- デザイン、仕様、機能、締付け強度に応じて色と六角レンチが、±ドライバーをお選び下さい。
- 六角レンチによる締付けトルクは従来品に比べ3~4倍の強度があります。
- 皿状の頭部は接合部材表面を保護し安定した直角度が得られます。
- 首下径が太く荷重モーメントのかかる大型構造体や重量物等に適しています。
材質 | 軟鋼材 |
---|
<使用方法>

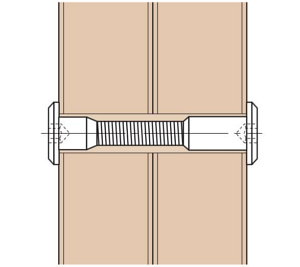

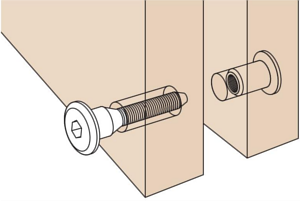

- 鬼目ナットA~Pタイプとの組合せ
- ジョイントコネクター飾りナット(JCN)との組合せ
- ジョイントコネクター丸ナット(JRN)との組合せ
- 脚物・箱物などの直角度・強度・美観を必要とする箇所に最適

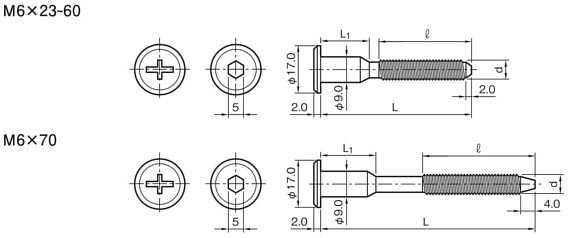

品名 ネジの呼び径(d)×L | 頭部形状 | 処理 | 製品番号 | L | L1 | ? | 梱包単位 |
---|---|---|---|---|---|---|---|
M6×23 | 5 | Ni | 0301234 | 23.0 | 10.0 | 13.0 | 1個より注文可 |
+ - | Ni | 0309234 | |||||
M6×30 | 5 | Ni | 0301304 | 30.0 | 20.0 | ||
+ - | Ni | 0309304 | |||||
M6×35 | 5 | Ni | 0301354 | 35.0 | 25.0 | ||
+ - | Ni | 0309354 | |||||
M6×40 | 5 | Ni | 0301404 | 40.0 | 30.0 | ||
+ - | Ni | 0309404 | |||||
M6×45 | 5 | Ni | 0301454 | 45.0 | 35.0 | ||
+ - | Ni | 0309454 | |||||
M6×50 | 5 | Ni | 0301504 | 50.0 | 18.0 | 32.0 | |
+ - | Ni | 0309504 | |||||
M6×60 | 5 | Ni | 0301604 | 60.0 | 33.5 | ||
+ - | Ni | 0309604 | |||||
M6×70 | 5 | Ni | 0301704 | 70.0 | 36.5 | ||
+ - | Ni | 0309704 |
