スガツネ工業/ランプ ALT-2V-360-L 垂直収納扉金物 インセット仕様 Lタイプ
| 商品管理番号 | lamp_alt2v360l |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 注意事項 |
|
【標準仕様例/扉1枚あたり】
レールの種類は、部品詳細よりご確認ください。
| 部品 | 必須選択部品 | 必須部品 | 必須選択部品 | 必須部品 | ||
|---|---|---|---|---|---|---|
①レール |
②連動板 |
③丁番本体 |
④ALT-2V-360用丁番座金 |
⑤キャッチ |
⑥～⑩ALT-2V-360用パーツセット |
|
| Lタイプ | 3本 | 1枚 | 3ヶ | 3ヶ | 2ヶ | 1ヶ |
?
ALT-2V-200（従来品）からの仕様変更点 PDF:415KB
ALT-2V-360型 取付説明書 PDF:886KB
金物のみのセット品となります。扉やドアハンドル等は含まれておりません。下記部品表をご確認の上、ご購入をお願いします。
| 品番 | ALT-2V-C/D360S-16～28 | ALT-2V-C/D360M-16～28 | ALT-2V-C/D360L-16～28 | ALT-2V-C/D360LL-16～28 |
|---|---|---|---|---|
| タイプ | Sタイプ レール2本使用 |
Mタイプ レール3本使用 |
Lタイプ レール3本使用 |
LLタイプ レール4本使用 |
| 扉幅 | 560mm以下 | 560mm以下 | 560mm以下 | 600mm以下 |
| 扉高さ | 820～1060mm | 1240～1500mm | 1640mm～1840mm | 1980mm～2300mm |
| 扉厚 | 18～30mm（360-C26-0T、360-D26-0T使用時：18～20mm） | |||
| 扉質量 | 5kg以下 | 6kg以下 | 8kg以下 | 10kg以下 |

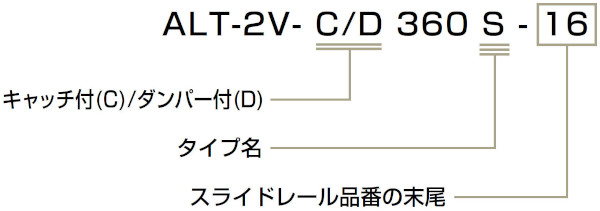

セット品番の凡例
ALT-2V-360 垂直収納扉金物 インセット仕様
Lタイプ
幅広いサイズに対応。インセット仕様の開き戸収納金物。

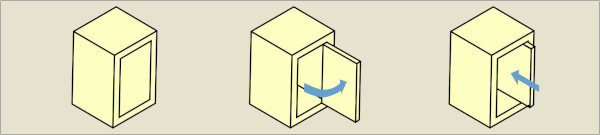

- 開いた扉をキャビネット内部に収納するため、キャビネット周辺のスペースを有効活用でき、中身の出し入れも便利です。
- スライドレールを使用しているため、扉の動きが非常にスムーズです。
- 扉は完全に引き出した状態で保持され、扉のたれ下がりを防ぎます。
- スライド丁番の前後・上下調節がより簡単になりました。
- キャッチ付とダンパー付からお選びいただけます。ダンパー付は、扉がゆっくりと静かに閉まります。
- スライド丁番360-C26-0T、360-D26-0Tもご使用できます。別途キャッチなしの360-26-0Tも使用可能です。ご変更をご希望の際は、ご購入手続き中にある連絡事項より、変更希望の旨をご連絡ください。

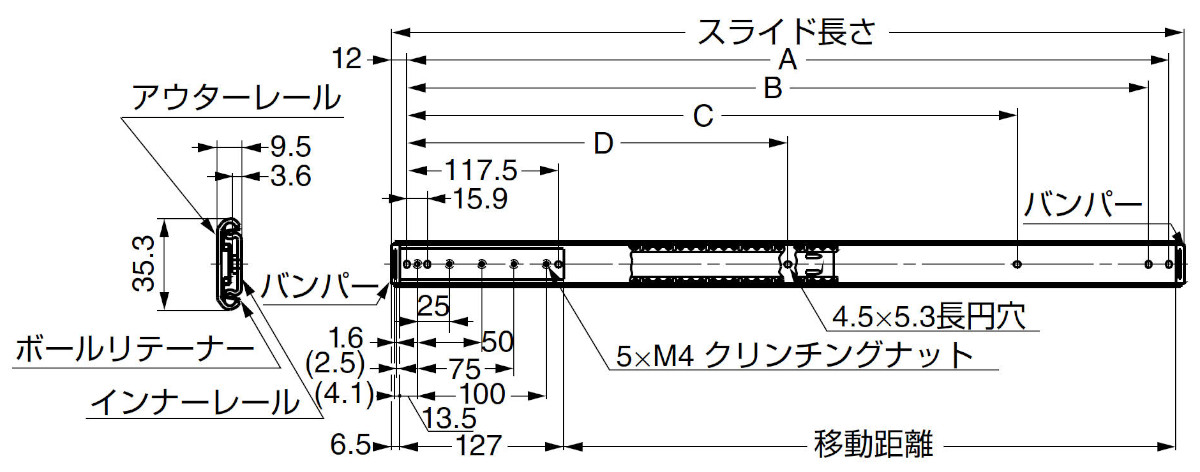

レール寸法図
| 品番 | 扉収納量 | キャビネット奥行寸法 |
|---|---|---|
| AL127C-16 | 269+扉厚（270+扉厚） | 412+扉厚以上 |
| AL127C-19 | 345+扉厚（346+扉厚） | 488+扉厚以上 |
| AL127C-22 | 421+扉厚（422+扉厚） | 564+扉厚以上 |
| AL127C-24 | 472+扉厚（473+扉厚） | 615+扉厚以上 |
| AL127C-28 | 574+扉厚（575+扉厚） | 717+扉厚以上 |

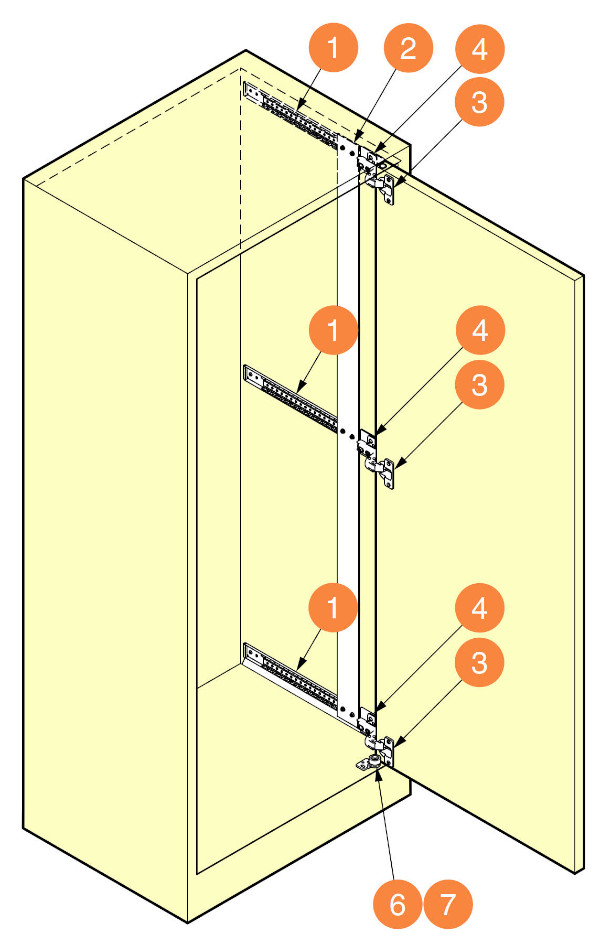

納まり図
丸番号は部品番号です。部品表と部品セット内訳を照らし合わせてご覧ください。
部品表
| No. | Lタイプ | セット内部品 | 単品品番 |
|---|---|---|---|
| ① | 3本 | レール |
AL127C-16 |
| AL127C-19 | |||
| AL127C-22 | |||
| AL127C-24 | |||
| AL127C-28 | |||
| ② | 1枚 | 連動板 |
ALT55-L |
| ③ | 3ヶ | 丁番本体※2 |
H360-C26-0T キャッチ付 |
| H360-D26-0T ダンパー付 |
|||
| ④ | 3ヶ | 丁番座金 |
ALT-MP360 |
| ⑤ | 2ヶ | キャッチ |
AL127-CH |
| ⑥～⑩ | 1ヶ | パーツセット |
ALT-2V-360LP （旧:ALT-2V-220LP） |
※2スライド丁番360-C26-0T、360-D26-0Tもご使用できます。別途キャッチなしの360-26-0Tも使用可能です。ご変更をご希望の際は、ご購入手続き中にある連絡事項より、変更希望の旨をご連絡ください。
