ATOM/アトム FA-1100-BV/FA-1100-BY 調整戸車 ベアリング入り

ATOM/アトム FA-1100-BV/FA-1100-BY 調整戸車 ベアリング入り

商品管理番号 atom_fa1100
生産地 アトムリビンテック株式会社
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

車輪形状:V型

品番
61141-00000462
カタログ価格
850円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FA-1100-BV/250656/309536
FA-1100 調整戸車
FA-1100-BV
[添付品] +なべタッピンねじ 4×50 1本
販売価格
（単価 × 入数）
400円(税込440円)
（400円 × 1個）
注文数
自社出荷/通常便

車輪形状:Y型

品番
61141-00000463
カタログ価格
850円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FA-1100-BY/250659/309537
FA-1100 調整戸車
FA-1100-BV
[添付品] +なべタッピンねじ 4×50 1本
販売価格
（単価 × 入数）
400円(税込440円)
（400円 × 1個）
注文数
自社出荷/通常便

FA-1100用スペーサー

品番
61141-00001450
カタログ価格
70円
出荷日(納期)
2～3営業日
販売単位
1個単位
管理コード
/256330/

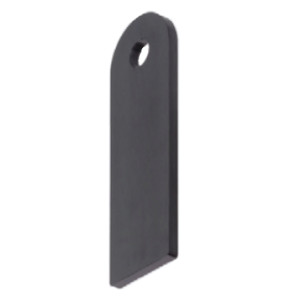

FA-1100用スペーサー
オプション部品
FA-1100用スペーサー
FA-1000の堀込み加工（堀込み深さ45）にFA-1100を取付ける際に使用します。
部品詳細
販売価格
（単価 × 入数）
39円(税込42.9円)
（39円 × 1個）
注文数
自社出荷/通常便

FA調整戸車用キャップ／DG色

品番
61141-00000447
カタログ価格
100円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FA-100-K/096007/306814
FA-100-K FA調整戸車用キャップ
オプション部品
FA-100-K
部品詳細
販売価格
（単価 × 入数）
50円(税込55円)
（50円 × 1個）
注文数
自社出荷/通常便

FA調整戸車用キャップ／MG色

品番
61141-00000445
カタログ価格
100円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FA-100-K/096009/306812
FA-100-K FA調整戸車用キャップ
オプション部品
FA-100-K
部品詳細
販売価格
（単価 × 入数）
50円(税込55円)
（50円 × 1個）
注文数
自社出荷/通常便

FA調整戸車用キャップ／SB色

品番
61141-00000448
カタログ価格
100円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FA-100-K/096008/004607
FA-100-K FA調整戸車用キャップ
オプション部品
FA-100-K
部品詳細
販売価格
（単価 × 入数）
50円(税込55円)
（50円 × 1個）
注文数
自社出荷/通常便

FA調整戸車用キャップ／白

品番
61141-00000446
カタログ価格
100円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
FA-100-K/116060/306813
FA-100-K FA調整戸車用キャップ
オプション部品
FA-100-K
部品詳細
販売価格
（単価 × 入数）
50円(税込55円)
（50円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
使用条件

一般住宅屋内用木製引戸（浴室には使用できません）
◇引戸の総質量:40kg以下（引戸1枚、戸車2ヶ使用）
◇対応戸厚:24mm以上 ◇対応レール:DW-131、CVレール、AVEDレール、AVYDレール、ツバ無しVレール、NYレール、ウイングレール

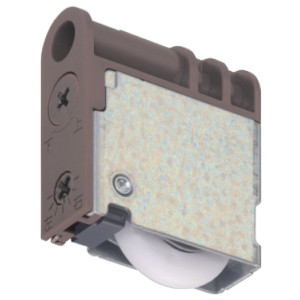

FA-1100 調整戸車

  • 戸を外さずに小口面から、ドライバー1本で戸の上下・前後調整ができます。
    上下方向の調整=出荷時より上方向に5mm、前後方向の調整=出荷時より前後方向にそれぞれ1.5mm
  • 上下・前後調整ねじのゆるみ防止機能付きです。
  • 車輪は自重で落下しますので、FC-970やFC-122などのソフトクローズ機能付き金物と併用した場合、戸の跳ね上がりによる脱輪を抑制できます。
  • V型車輪の他、レールから脱輪しにくいY型車輪も用意してあります。用途に合わせてお選びください。

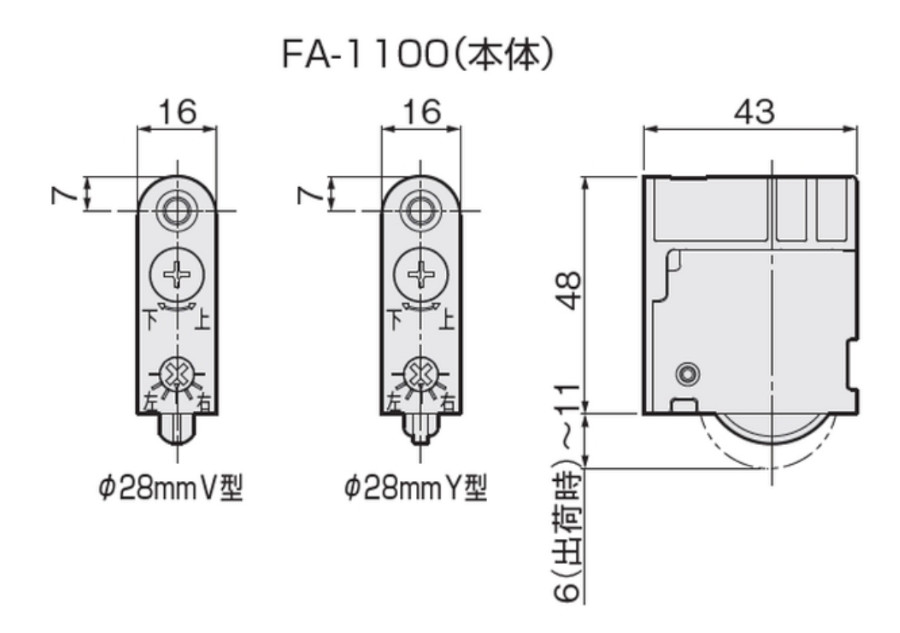

FA-1100 調整戸車 本体 寸法図
品番 FA-1100-BV FA-1100-BY
材質 車輪：POM
ケース：PC、鋼
添付品 +なべタッピンねじ 4×50 1本
サイズ
車輪形状		 金属ベアリング入り
φ28mmV型		 金属ベアリング入り
φ28mmY型

設計ガイド

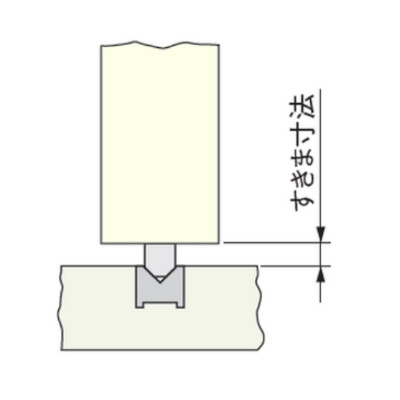

FA-1100 調整戸車 戸車・レールの組合せと床部すきま寸法

調整戸車 戸車・レールの組合せと床部すきま寸法（単位:mm）

FA-1100-BV（φ28mmV型）

使用レール レールサイズ すきま寸法
CVレール 9×9 3.9～8.8
12×12 3.4～8.3
AVEDレール 12×12 1.7～6.7
AVYDレール 9×6 4～8.9
9×9
ツバ無しVレール 9×6
ウィングレール35S 4.4～9.3
ウィングレール35SC 4.4～9.3
※AVYDレールのすきま寸法は、レールのツバ上面からの寸法（ツバ厚さ=1.2）

FA-1100-BY（φ28mmY型）

使用レール レールサイズ すきま寸法
NYレール（ツバ付き） 9×6 3.1～8
DW-131 4.1～9
※NYレール（ツバ付き）のすきま寸法は、レールのツバ上面からの寸法（ツバ厚さ=1）

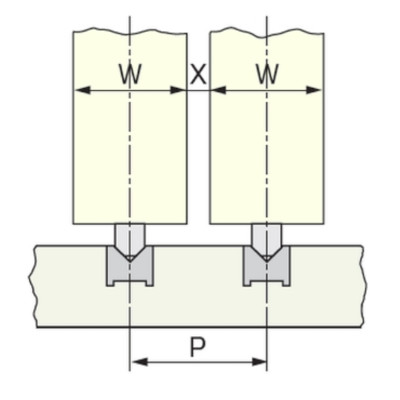

FA-1100 調整戸車 引違いの場合のレール間隔寸法（P寸法）

引違いの場合のレール間隔寸法（P寸法）（単位:mm）

X W
30 33 36 40
3 33 36 36 43
4 34 37 40 44
5 35 38 41 45
6 36 39 42 46

施工ガイド

<戸の加工寸法・調整方法>

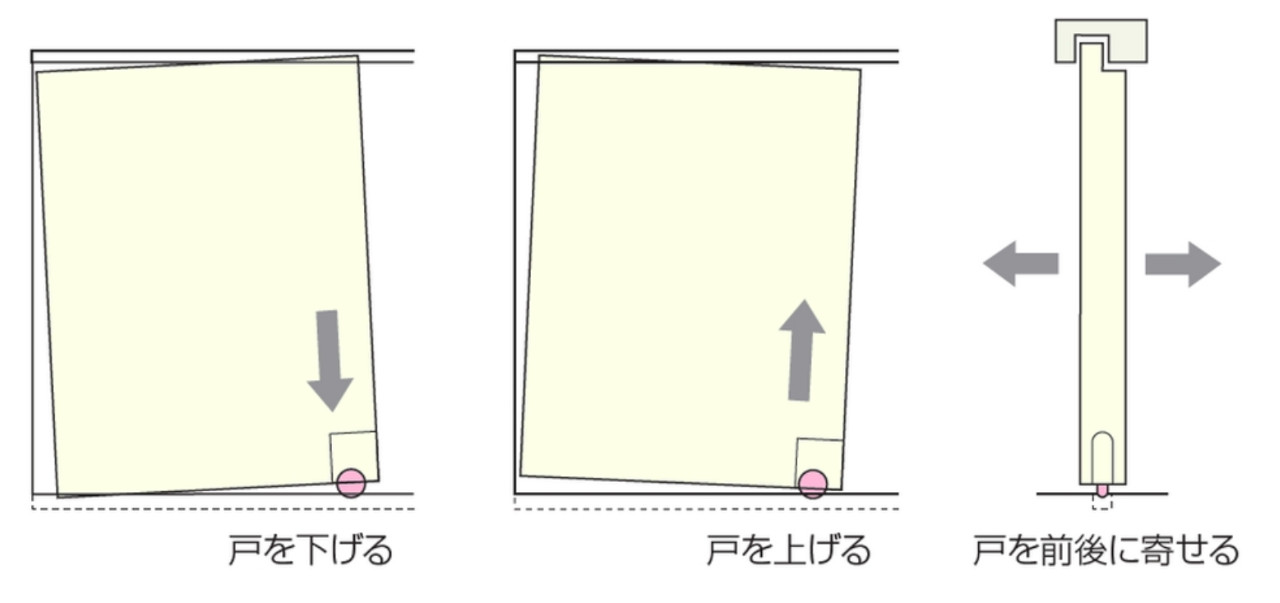

戸の位置が上がり過ぎたり、下がり過ぎたり、傾いたりしている場合
キャップを外し、戸の小口面から、戸車の調整ねじをドライバーで右あるいは左に、所定の位置まで回してください。

FA-1100 調整戸車 調整方法

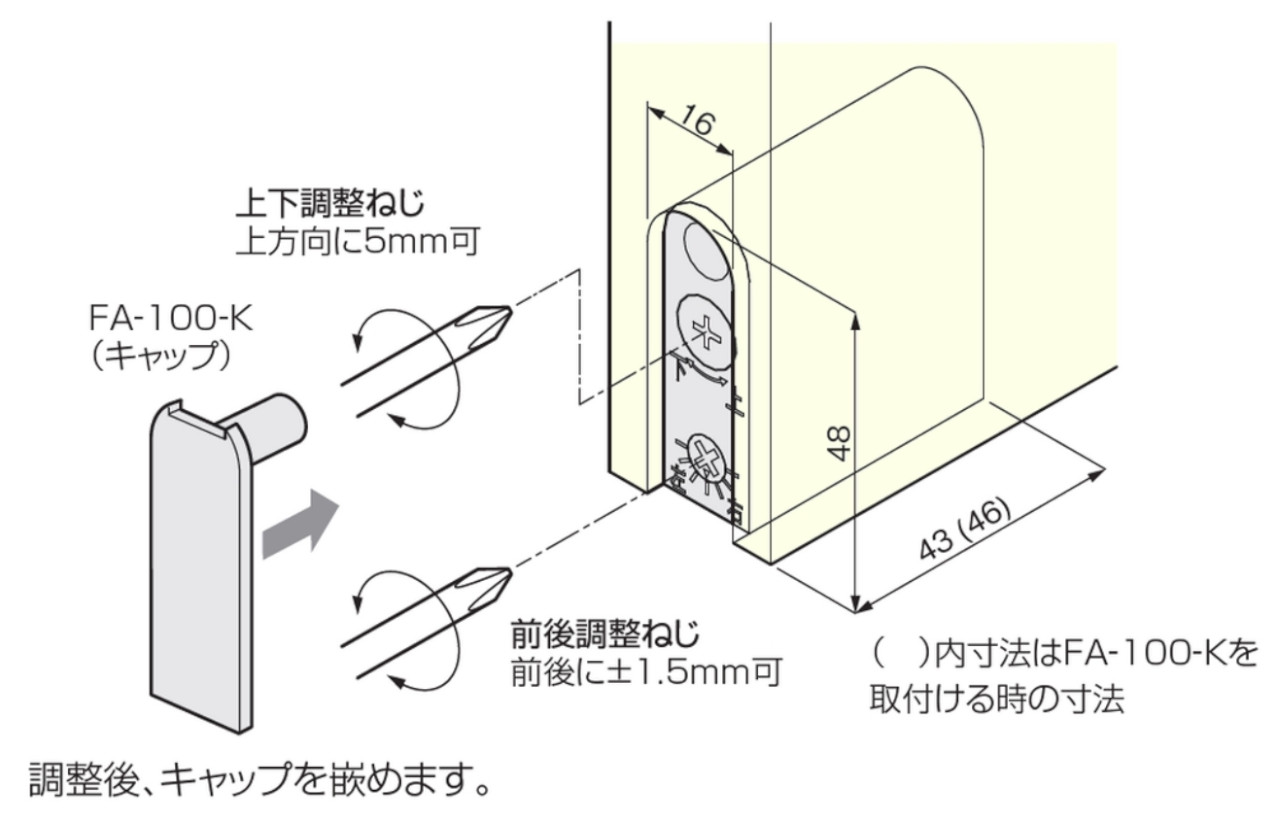

FA-1100 調整戸車 戸の加工方法
