スガツネ工業/ランプ FD35SP 上吊式引戸 戸袋対応 デュアルソフトクローザー仕様 上ローラー木口掘込
| 商品管理番号 | gFD35SP_T_DSC_UK |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 資料 | 施工説明書 FD35EV 戸袋対応 専用部品と不要部品 PDF:520KB |
【標準仕様例】
上レールの種類は、部品詳細よりご確認ください。
| 部品 | [必須]上レール | [必須]部品 | [推奨]オプション | |||||
|---|---|---|---|---|---|---|---|---|
| ①上レール 面付用  |
①上レール 掘込用  |
②デュアルソフト クローザー  FD35SP-WRH-DSC |
③戸袋用トリガー （戸先用）  FD35EV-TRGPF |
④戸袋用トリガー （戸尻用）  FD35EV-TRGPB |
⑤上ローラー デュアルソフトクローザー対応  FD35SP-WRH-N |
⑥下ガイド ローラー付  FD50-BGR18 |
⑦扉下側埋め込み ガイドレール  FD30-HBRT1500SIL |
|
戸袋 |
長さ 1860mm × 1本 戸袋専用専用（切断して使用） |
引戸 必須部品セット 品番：FD35SPDHCP-PD ×１セット |
（1本） | |||||
施工後のメンテナンスがしやすい、分割連結式上レールを採用したデュアルソフトクローザー仕様の引戸金物。施設・店舗にも対応可能。可倒式レバーにより、扉の脱着が、より簡単・確実になりました。
- 引込量が約100mmで安心！2段階でゆっくり引き込むシーケンシャルWダンパー搭載で、開けるときも軽い力で開けられる（FD30比）。
- 開き方向（戸尻側方向）も最後はゆっくり引き込む。引込量は戸尻側約50mm。

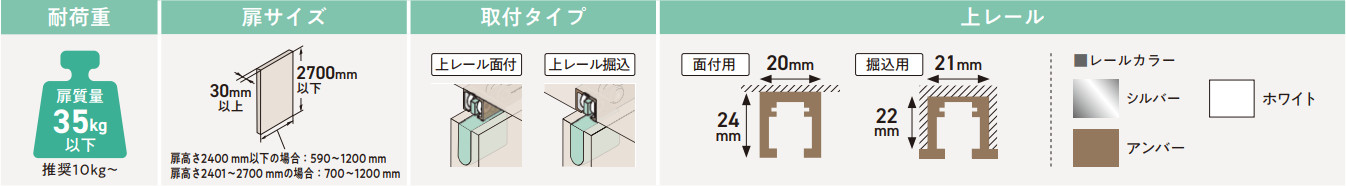

| 扉幅 | 扉高さ2400mm以下の場合590～1200mm、扉高さ2401～2700mmの場合700～1200mm |
|---|---|
| 扉高さ | 2700mm以下 |
| 扉厚 | 30mm以上 |
| 扉質量 | 35kg以下（扉1枚当り）※推奨10kg～ |

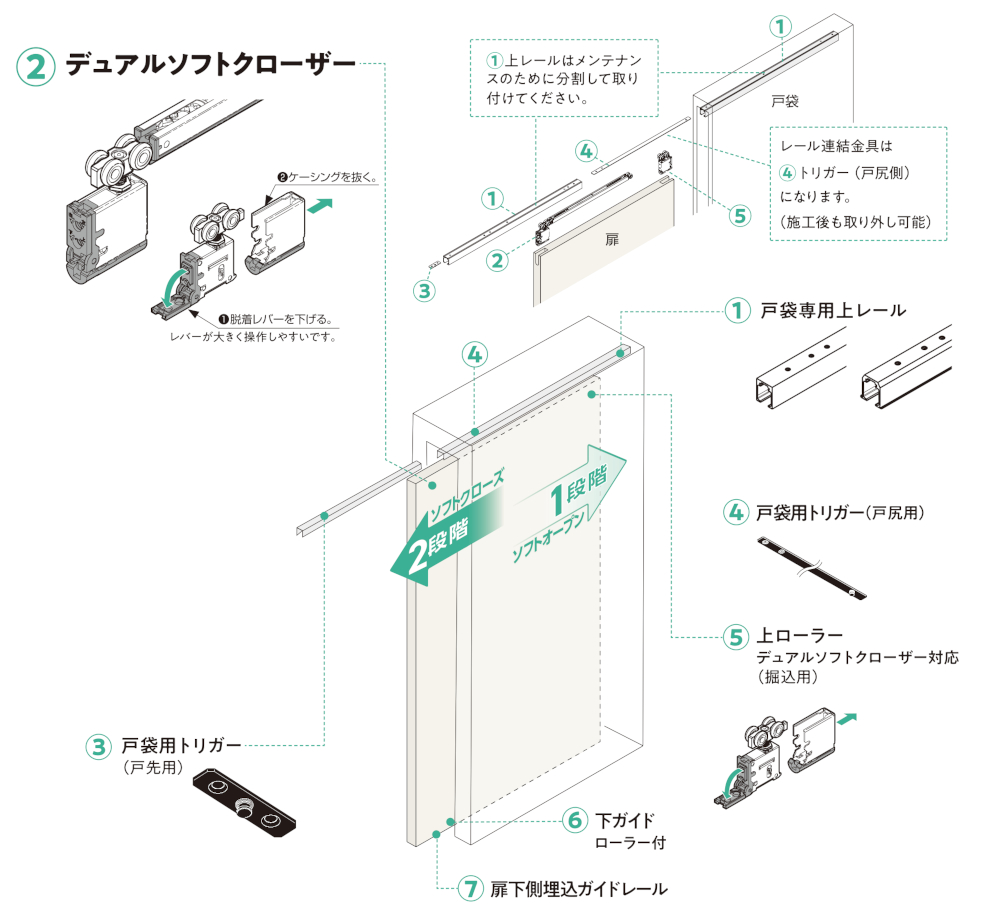

構成部品
- 扉の脱着は、ワンタッチです。
- 操作力は1.5kgfです。
- 引込量は、戸先100mm・戸尻50mmです。
- 施工が簡単
- 20mm幅のコンパクト設計
| 部品 | [必須]上レール | [必須]部品 | [推奨]オプション | |||||
|---|---|---|---|---|---|---|---|---|
| ①上レール 面付用 |
①上レール 掘込用 |
②デュアルソフト クローザー FD35SP-WRH-DSC |
③戸袋用トリガー （戸先用） FD35EV-TRGPF |
④戸袋用トリガー （戸尻用） FD35EV-TRGPB |
⑤上ローラー デュアルソフトクローザー対応 FD35SP-WRH-N |
⑥下ガイド ローラー付 FD50-BGR18 |
⑦扉下側埋め込み ガイドレール FD30-HBRT1500SIL |
|
| 戸袋 |
長さ 1860mm × 1本 戸袋専用専用（切断して使用） |
1ヶ | 1ヶ | 1ヶ | 1ヶ | 1ヶ | （1本） | |

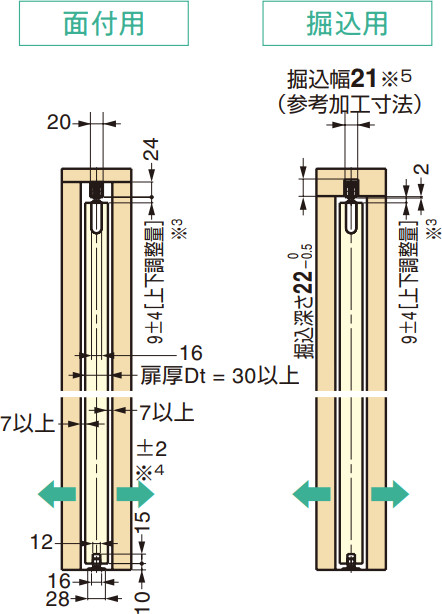

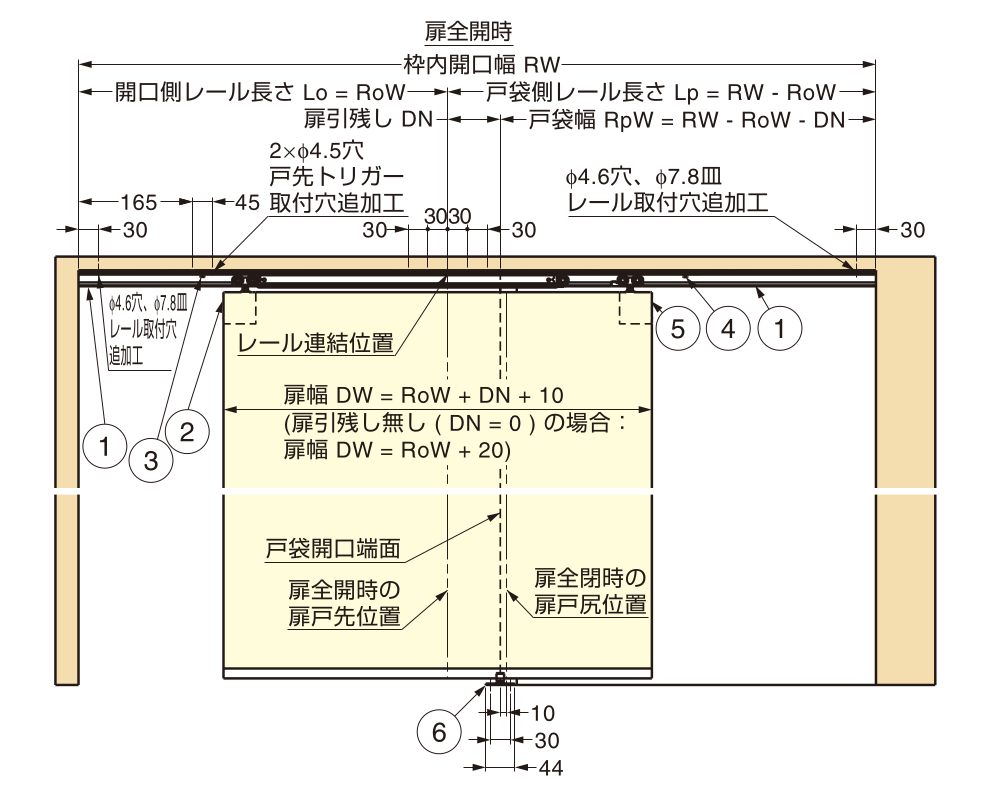

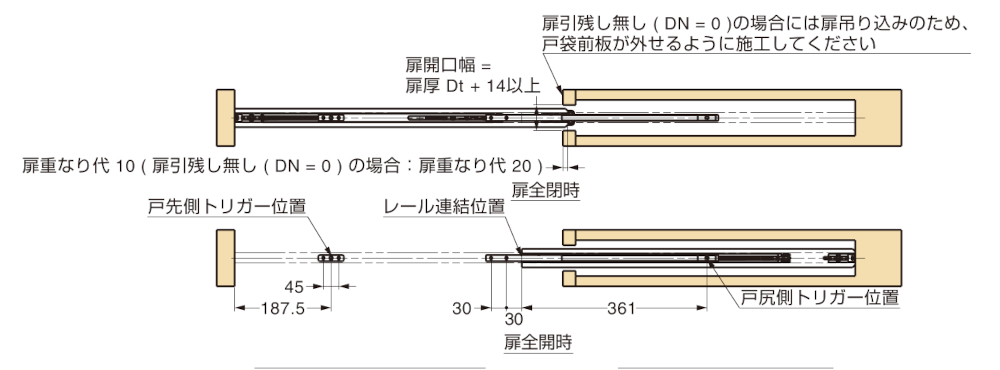

納まり寸法例
※ FD30とはトリガー取付位置が異なります。
※3 上レールと扉の隙間は -4mm から +4mm の範囲で調整できます。
※4 扉の木口面から見た扉の左右位置は -2mm から +2mm の範囲で調整できます。
※5 クロス等を巻き込む場合、別途寸法を加味してください。

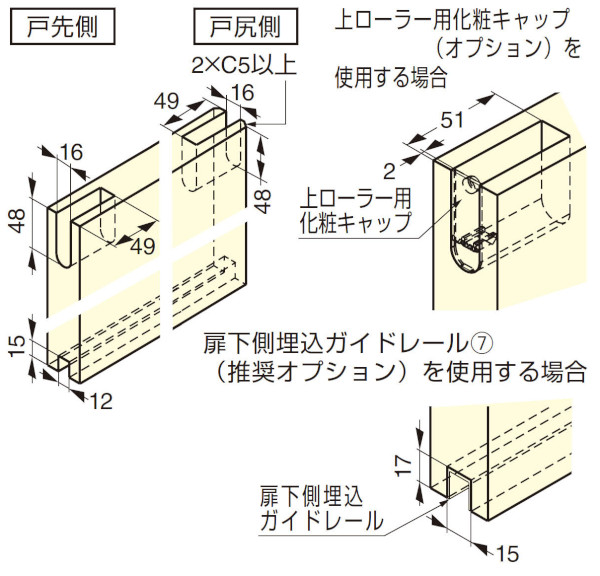

扉加工寸法

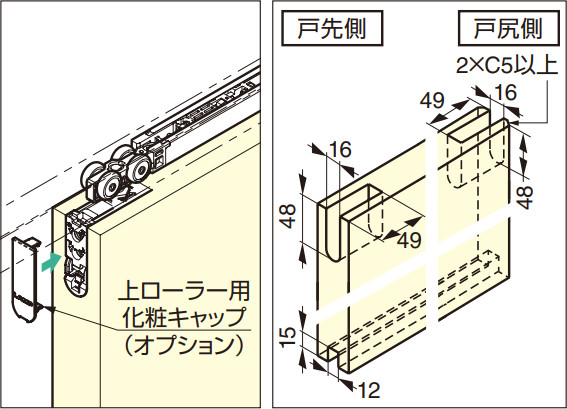

上ローラー用化粧キャップ(オプション)を使用する場合

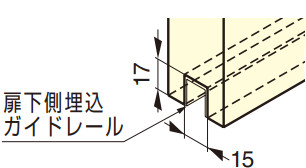

扉下側埋込ガードレール(オプション)を使用する場合

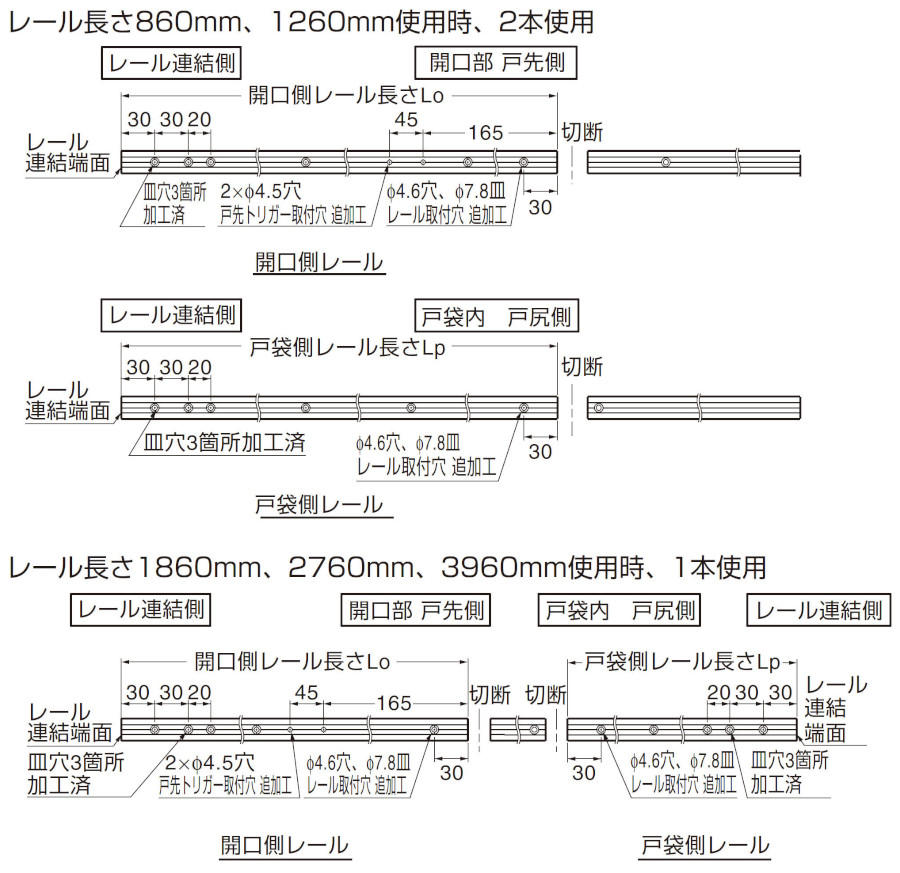

戸袋専用上レール加工図

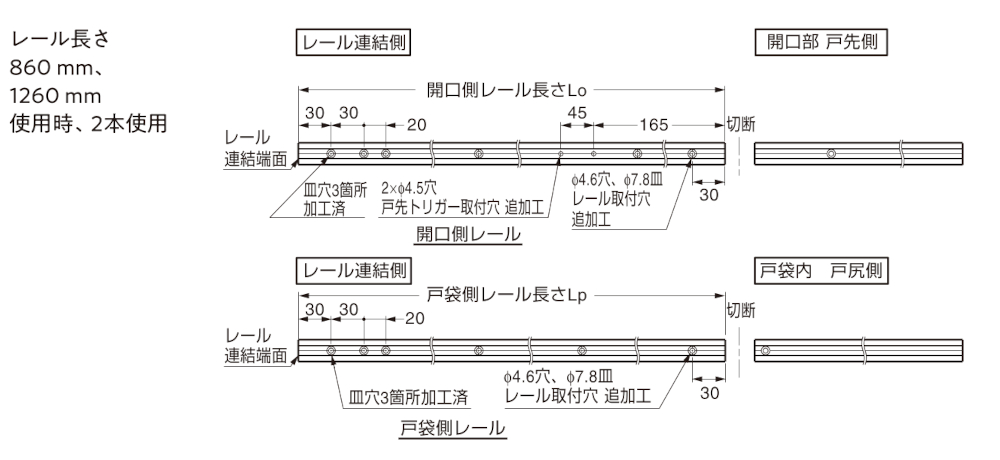

レール長さ 860mm、1260mm使用時、2本使用

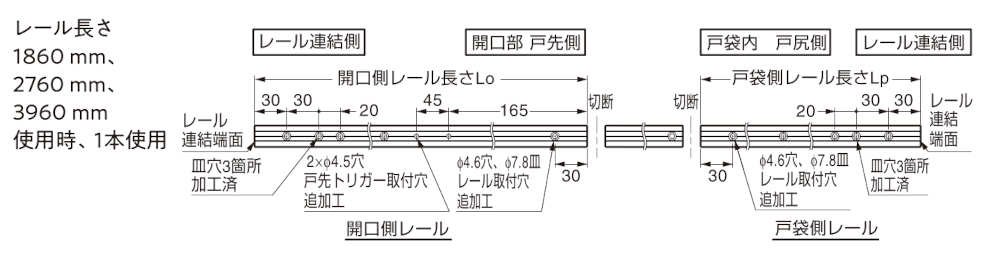

レール長さ 1860mm、2760mm、3960mm使用時、1本使用

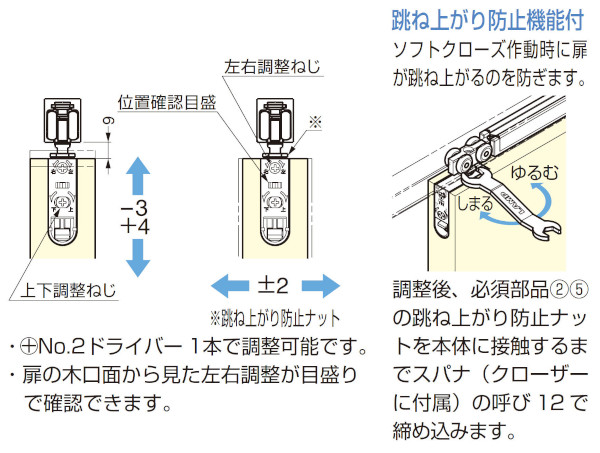

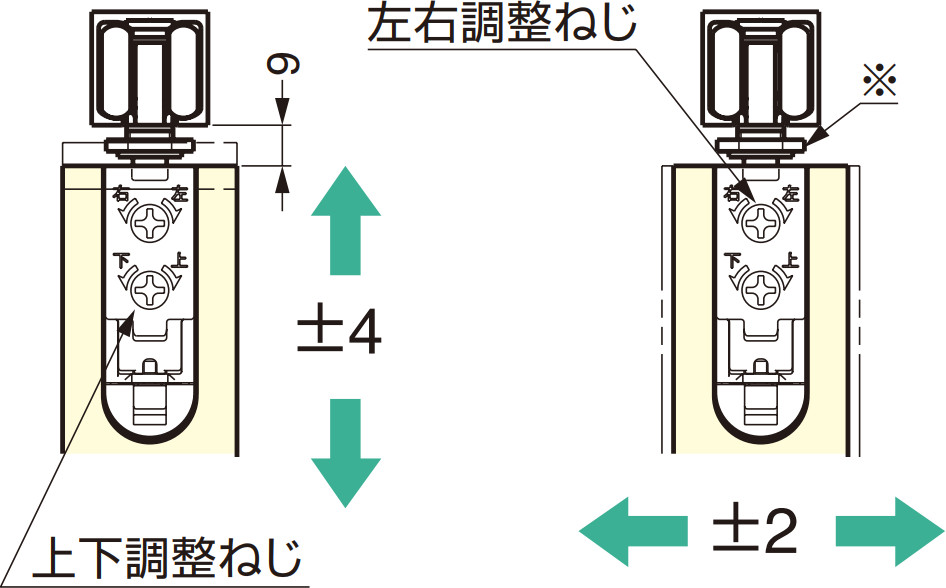

扉の調整
No.2ドライバー1本で調整可能です。
※跳ね上がり防止ナット
※脱着しづらい場合には、跳ね上がり防止ナットを緩めてください。

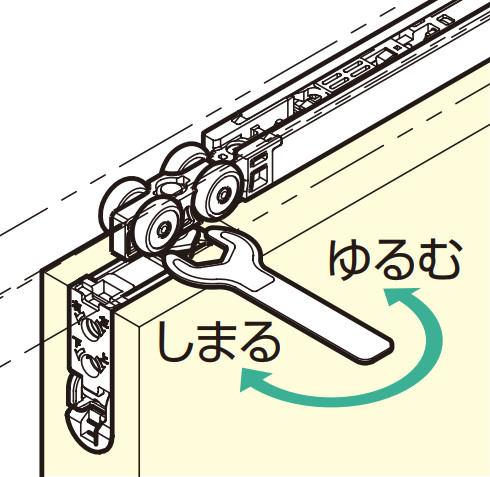

跳ね上がり防止機能付
ソフトクローズ作動時に扉が跳ね上がるのを防ぎます。
調整後、必須部品②⑤の跳ね上がり防止ナットを本体に接触するまでスパナ(オプション)の呼び12で締め込みます。
