スガツネ工業/ランプ IT4011-500型 ドロップ丁番

スガツネ工業/ランプ IT4011-500型 ドロップ丁番

商品管理番号 lamp_it4011500
生産地 スガツネ工業株式会社
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

仕上:ニッケルめっき

品番
IT4011-500-NI/170-022-838/
カタログ価格
1,407円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00011185
IT4011-500型 ドロップ丁番 ニッケルめっき
IT4011-500-NI
販売価格
（単価 × 入数）
1,126円(税込1,238.6円)
（1,126円 × 1個）
注文数
自社出荷/通常便

仕上:黒ニッケルめっき

品番
IT4011-500-BN/170-049-620/
カタログ価格
2,070円
出荷日(納期)
2～3営業日
販売単位
1個単位
商品管理コード
61141-00011186
IT4011-500型 ドロップ丁番 黒ニッケルめっき
IT4011-500-BN
販売価格
（単価 × 入数）
1,656円(税込1,821.6円)
（1,656円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。


IT4011-500型 ドロップ丁番

  • 3方向の調整ができるドロップ丁番です。
  • 角型のシンプルなデザインです。

【推奨ねじ】

  • 木ねじ3.5×16

【注意】

  • 下開きを扉に使用するときは、ステーなどを併用してください。


【外形図】 S≒1/2

扉厚・底板厚20mmの場合
IT4011-500型 ドロップ丁番 外形図

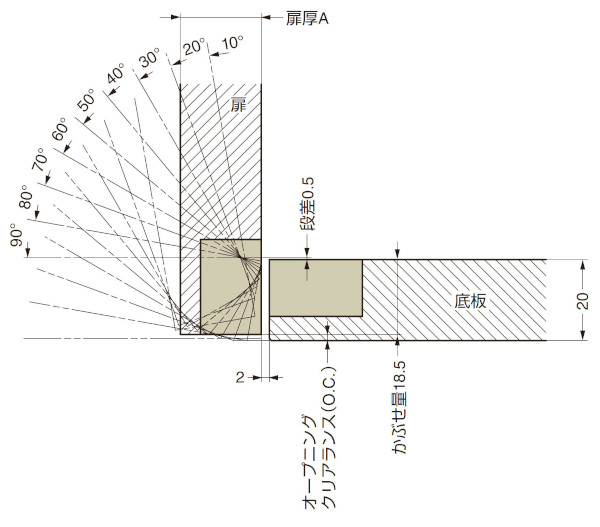

【軌跡図】

IT4011-500型 ドロップ丁番 軌跡図
扉の開閉にはオープニングクリアランス分の目地が必ず必要になります。
本図は扉厚20mm、底板厚20mm、すき間量2mm、18.5mmかぶせ仕様です。
扉厚が変わると、オープニングクリアランスの数値が変化します。

扉厚A オープニングクリアランス（O.C.）
18 -0.3
19 0.7
20 1.6

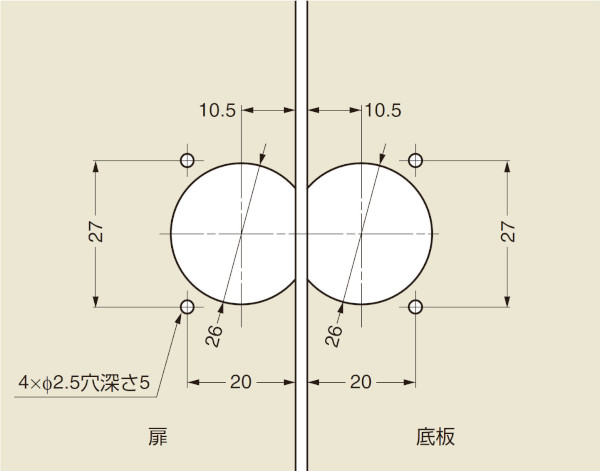

【取付加工図】

IT4011-500型 ドロップ丁番 取付加工図

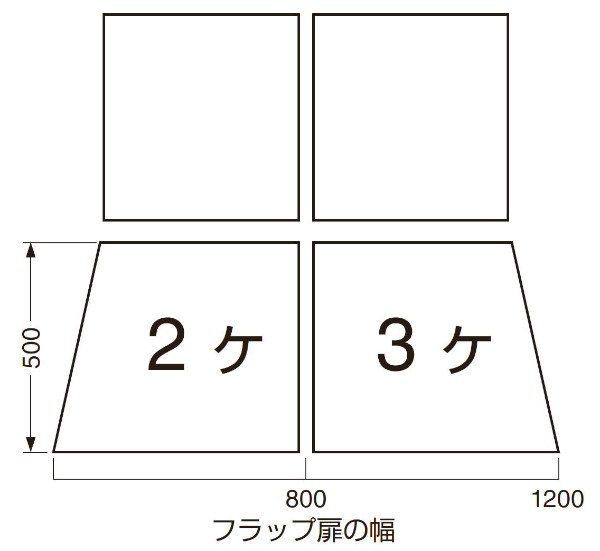

【扉の寸法と丁番の取付個数】 S≒1/2

IT4011-500型 ドロップ丁番 扉の寸法と丁番の取付個数
板厚20mmまでの扉に必要な丁番の数（パーチクルボード）

品番 主材料 仕上 適応かぶぜ量 推奨扉厚 開き角度
IT4011-500-NI 亜鉛合金（ZDC） ニッケルめっき 16.5～18.5 18～20 90°
IT4011-500-BN 黒ニッケルめっき
