スガツネ工業/ランプ 388H型 伸縮棚受用丁番 388型用
商品管理番号 | lamp_388h |
---|---|
生産地 | スガツネ工業株式会社 |
【寸法図】

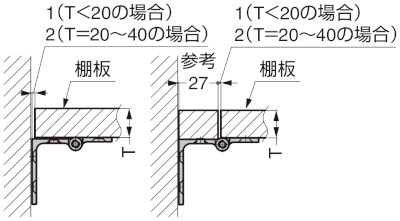

【取付参考図】
伸縮棚受用丁番 388H型
- 伸縮棚受 388型、388-D型(ダンパー内蔵)専用丁番です。位置出しが不要で、他の平丁番を使用するよりも施工が簡単です。
【付属品】
- 十字穴付皿タッピンねじ4.8×35、十字穴付皿タッピンねじ4.8×16
- (アルマイト・黒アルマイト処理)
【注意】
- 耐荷重に耐えられる強度を持った壁面に取り付けてください。
No. | 部品名 | 材料 |
① | ベース | アルミニウム合金 |
② | ブラケット | |
③ | 軸 | ステンレス鋼 |
④ | キャップ | エラストマー(TPE) |
品番 | 仕上/色 | 質量g |
---|---|---|
388H000 | シルバーアルマイト処理 | 53 |
388H001 | 黒アルマイト処理 |
