スガツネ工業/ランプ 388型 伸縮棚受
商品管理番号 | lamp_388 |
---|---|
生産地 | スガツネ工業株式会社 |

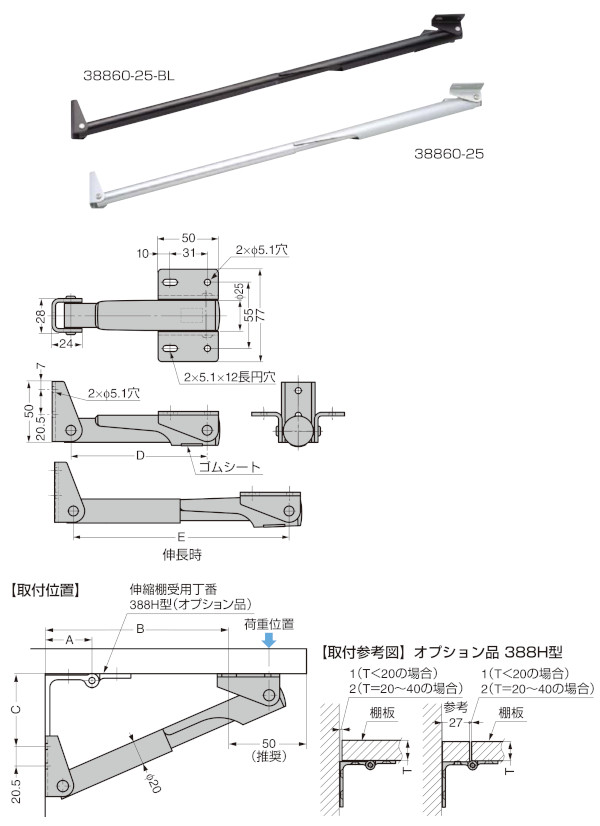

【寸法図】
388型 伸縮棚受
- 使わないときは簡単に折りたためるため、空間を有効に利用できます。
- アルミニウム合金製のため軽量です。
- 388-D型(ダンパー内蔵)と併用可能です。
【推奨使用数】
- 棚板の横幅600mm以下の場合は1本、それ以上1300mm位までは2本使いをお奨めいたします。
【付属品】
- 十字穴付トラスタッピンねじST4.8×38
- 十字穴付トラスタッピンねじST4.8×16
【オプション品】
- 伸縮棚受用丁番 388H型
- 伸縮棚受 388-D型(ダンパー内蔵)
【注意】
- 伸縮操作は常に棚板を持ちながら行ってください。棚板を持たずに棚受単体だけを操作、操作しにくい用途・場所での使用、本品への負荷、およびレバーのロック部分を持ちながらの操作は、思わぬケガや破損の原因となる場合があります。

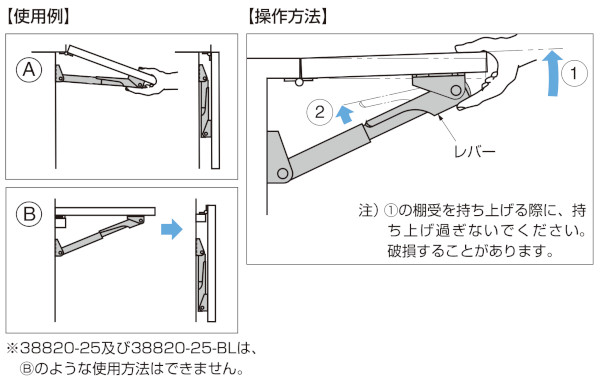

- ロックまたは解除する場合、棚板をフラットな位置から少し上に持ち上げるための遊びが必要です。(【操作方法】①参照)
- 標準板厚15~35mm用です。
- 耐荷重は【取付位置】矢印の荷重位置で力を加えた場合を表します。丁番、木ねじ、取付部の強度などにより変化することがあります。耐荷重に耐えられる強度を持った丁番や壁面に取り付けて下さい。
品番 | 材料 | 仕上/色 | A | B | C | D | E | 耐荷重N/1本 | 耐荷重kgf/1本 | 質量g |
---|---|---|---|---|---|---|---|---|---|---|
38820-25 | アルミニウム合金 | アルマイト処理 | 28~30 | 161 | 15 | 114 | 180 | 250 | 25 | 149 |
38830-25 | 28~39 | 252 | 45 | 168 | 275.9 | 309 | 31 | 187 | ||
38845-25 | 28~50 | 402 | 87 | 258.5 | 430.8 | 330 | 33 | 266 | ||
38860-25 | 28~40 | 549 | 137 | 368.5 | 585.8 | 360 | 36 | 342 | ||
38820-25-BL | 黒アルマイト処理 | 28~30 | 161 | 15 | 114 | 180 | 250 | 25 | 149 | |
38830-25-BL | 28~39 | 252 | 45 | 168 | 275.9 | 309 | 31 | 187 | ||
38845-25-BL | 28~50 | 402 | 87 | 258.5 | 430.8 | 330 | 33 | 266 | ||
38860-25-BL | 28~40 | 549 | 137 | 368.5 | 585.8 | 360 | 36 | 342 |
