blum/ブルム 560H TANDEM（タンデム) ブルモーション内臓 フルスライド アンダーマウントレールのみ
| 商品管理番号 | blum_560h |
|---|---|
| 生産地 | ブルム(オーストリア) |
| 注意事項 |
|
| 資料 | タンデムレール 560H組み立て方法（日本語版）PDF:501KB |

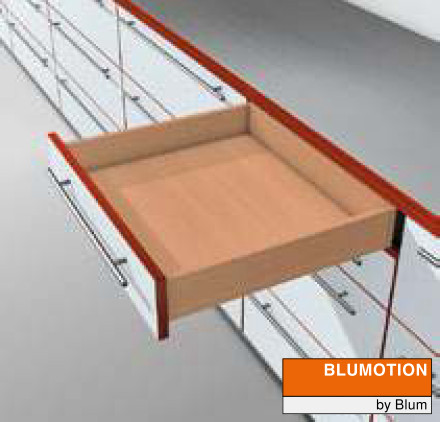

blum TANDEMBOX Plus BULUMOTION
560H
- BLUMOTION（ブルモーション）内蔵で静かにやさしく閉まる。外から見えない全開型引出レールです。
- TANDEM（タンデム）オｒ－ラーによる羽のように軽い層構成と家具のライフタイムを通じて使用できる高い耐久性。
- SERVO-DRIVE（サーボドライブ）電動オープニングサポートを追加可能。
- 着脱クラッチ（別売品）により、高さ調節がツールレスで可能。
- 掲載品以外のサイズは非在庫品のため、別途お見積りください。
引出
内引出用
品番一覧
【１】 |
レール 左/右 | |||
|---|---|---|---|---|
 |
||||
| レール長さ (mm) |
荷重(kg) | |||
| 30 | ||||
| 250 | 560H2500B | |||
| 270 | 560H2700B | |||
| 300 | 560H3000B | |||
| 320 | 560H3200B | |||
| 350 | 560H3500B | |||
| 380 | 560H3800B | |||
| 400 | 560H4000B | |||
| 420 | 560H4200B | |||
| 450 | 560H4500B | |||
| 480 | 560H4800B | |||
| 500 | 560H5000B | |||
| 520 | 560H5200B | |||
| 550 | 560H5500B | |||
| 580 | ||||
| 600 | 560H6000B | |||
| 650 | ||||
| 700 | ||||
| 750 | ||||
30kg用300・350・400・450・500・550以外は取寄せ品です。別途お問い合わせください。
50kg用566Hシリーズは廃盤のため販売終了となりました。
【Z】アクセサリー
アクセサリーは在庫品ではありません。別途お問い合わせください。

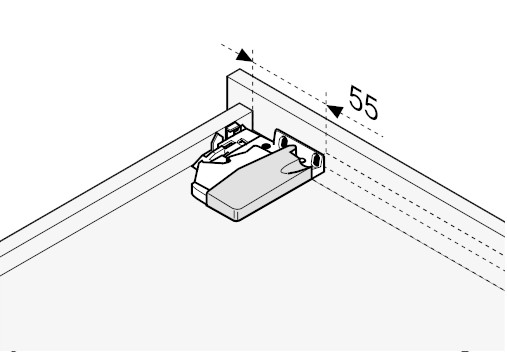

【4】 |
前板調節金具 | |||
|---|---|---|---|---|
 |
素材 | カラー | 品番 | |
| プラスチック | 自然色 | 295.1000 | ||
【5】 |
POSISTOP（ポジストップ） | |||
|---|---|---|---|---|
 |
素材 | カラー | 品番 | |
| プラスチック | RAL7037 ダークグレー | 298.5500 | ||
奥行ストッパー
【12】 |
前回式引出レール用サイドスタビライザー | ||
|---|---|---|---|
 |
レール長さNL（mm） | 品番 | |
| 410まで | ZST.410TV | ||
| 600まで | ZST.600TV | ||
| 750まで | ZST.750TV | ||
カット用
キャビネット幅 KB1400mmまで使用可能
取付寸法

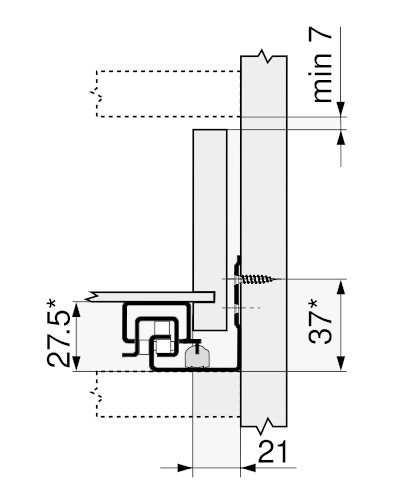

必要なスペース
NL=レール長さ

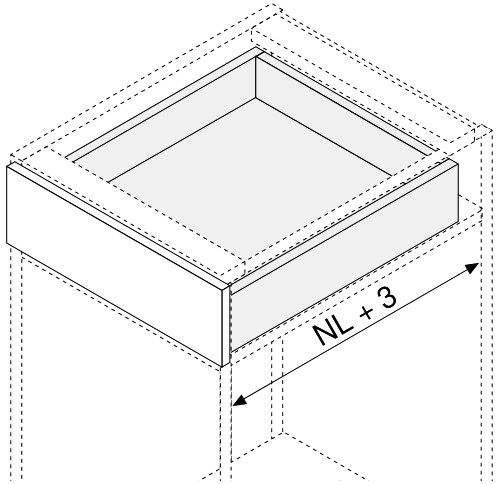

キャビネット内に必要なスペース
* ＝ サイドスタビライザー使用の場合、＋3mm

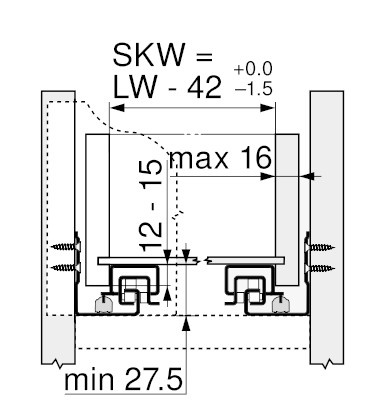

引出/内引出用
SKW＝引出内寸幅
LW＝キャビネット内寸幅

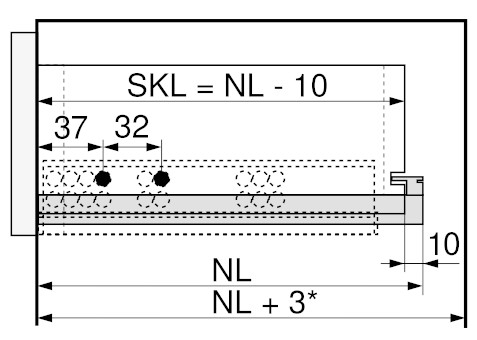

引出
SKL＝引出の長さ
NL＝レール長さ
*＝サイドスタビライザー使用の場合、さらに＋12mm

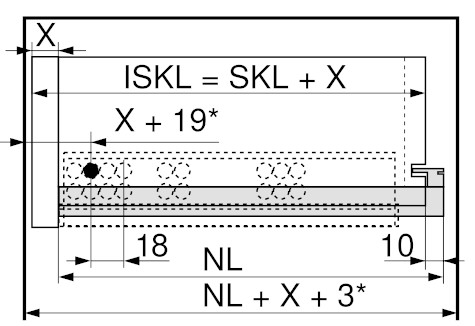

内引出用
ISKL＝内引出の長さ
SKL＝引出の長さ
NL＝レール長さ
X＝前板の厚さ
*＝ポジストップ装備の場合、さらに＋2mm

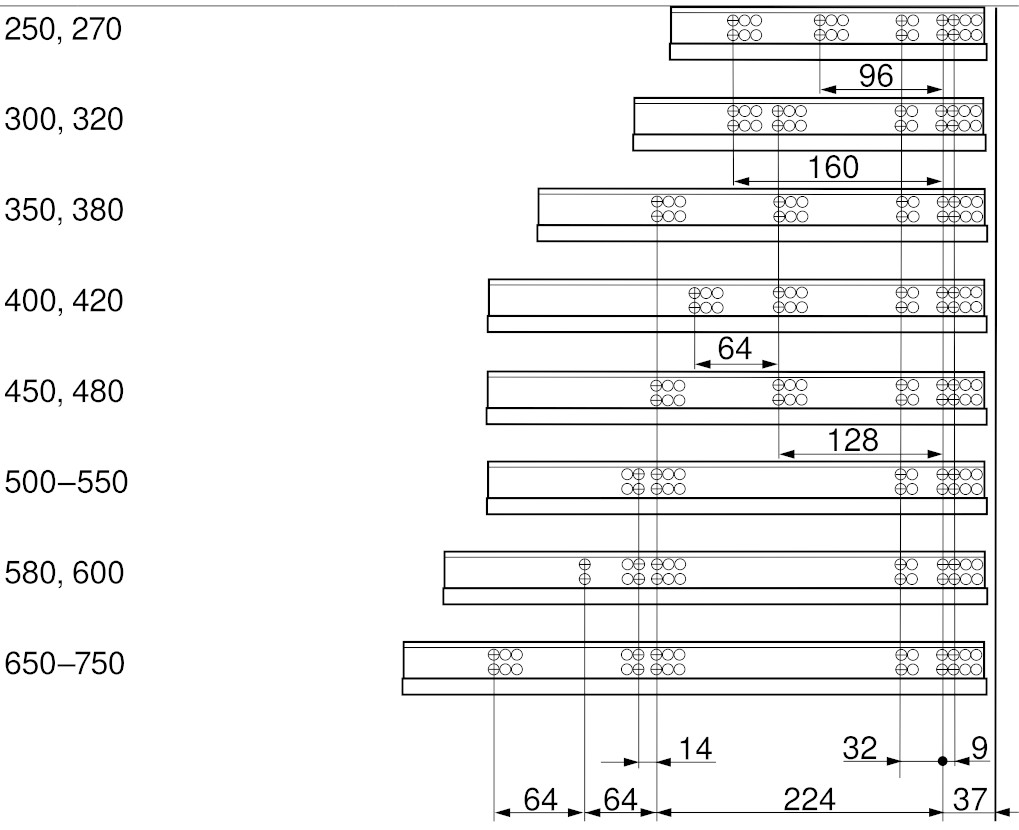

受レールのネジ穴位置

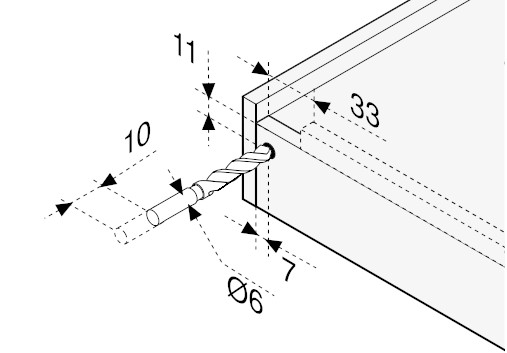

引出の組み立て加工
ドリルジグ T65.1000.02を使用します。
ドリルジグ T65.1000.02を使用します。
