スガツネ工業/ランプ H360 スライド丁番 厚扉用 16mmかぶせ カップ径φ40 ラプコン搭載 オリンピア
| 商品管理番号 | lamp_h3602616t |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 注意事項 | キャッチなし・キャッチ付については、ダンパー機能は搭載されておりません。 |
適応かぶせ量
12～16mm（カット量8mmの時）

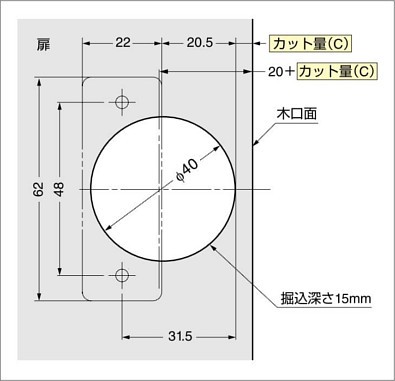

カップ径φ40
掘込深さ15mm 推奨扉厚18～30mm

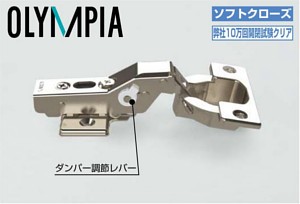

写真はスライド丁番本体（ダンパー内蔵）と別売のマウンティングプレートの組み合わせです。
360 ラプコン搭載 オリンピア スライド丁番 厚扉用
- ダンパー機能付はスピードを5段階で調節できます。
- 扉の三次元調整ができす。（前後+1.7mm、-2.8mm、上下±2.5mm、かぶせ〔左右〕+0mm、-4mm）
【別売品】
- オリンピアシリーズ マウンティングプレート（取付座金）
- 丸皿タッピンねじ3.5×15NI
【推奨ねじ】
- 呼び径3.5皿頭/丸皿頭のタッピンねじ/木ねじ
| 品番 | 仕様 | 材料 | 仕上 |
|---|---|---|---|
| H360-D26-16T | ダンパー内蔵（5段階） | 鋼 | ニッケルめっき |
| H360-26-16T | キャッチなし | ||
| H360-C26-16T | キャッチ付 |
【オープニングクリアランス（O.C.）目地代】

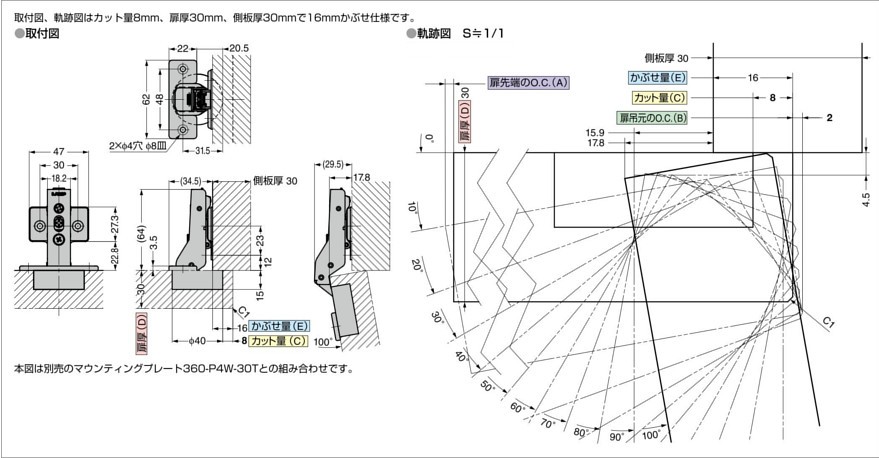

扉開閉時に扉先端と扉吊元にPOSTEオープニングクリアランスO.C.（A）と（B）が必要です。O.C.（A）（B）は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。
【扉吊元のO.C.（B）と扉厚（D）およびカット量（C）の関係】
| 扉厚（D） | カット量（C） | |||||
|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 7 | 8 | |
| 18 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 20 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 22 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 24 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
| 26 | 1.3 | 1.2 | 1.2 | 1.1 | 1.1 | 1.1 |
| 28 | 3.6 | 2.6 | 1.6 | 1.6 | 1.5 | 1.5 |
| 30 | 6.0 | 5.0 | 4.0 | 3.0 | 2.1 | 2.0 |
| 32 | 8.4 | 7.4 | 6.4 | 5.4 | 4.4 | 3.4 |
| 34 | 10.8 | 9.8 | 8.8 | 7.8 | 6.8 | 5.8 |
| 扉吊元のO.C（B） | ||||||
※30mmを超える厚扉使用時は、軌跡図を参考にしてください。（扉にRまたはC面加工をすることで、O.C.（B）を小さくできます。）
【カット量（C）とかぶせ量（E）の関係】
| カット量（C） | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|
| かぶせ量（E） | 11 | 12 | 13 | 14 | 15 | 16 |
【扉吊元のO.C.（A）と扉厚の関係（扉厚30のとき）】
| 扉幅 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|
| 扉先端のO.C.（A） | 0.35 | 0.25 | 0.19 | 0.16 |
