スガツネ工業/ランプ 360-P3W-53T-D10 マウンティングプレート ストレートタイプ ダボ付 オリンピアシリーズ用

【取付方法】

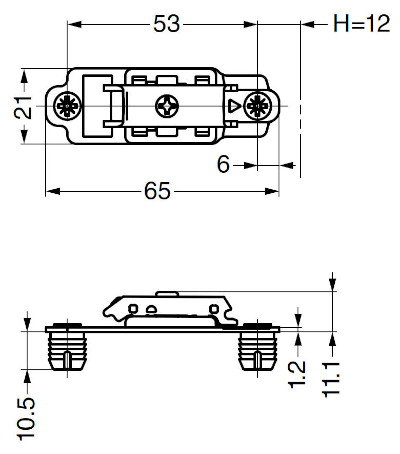

360-P3W-53T マウンティングプレート
ストレートタイプ ダボ付

• 上下調整機構付（±2.5mm）
• 厚み:0mm（標準厚）
• H寸法はインセット仕様時、扉厚+17mmとなります。
• GH-360使用時では、扉厚+19mmとなります。
• 取付穴寸法:φ10、深さ11mm以上

【注意】

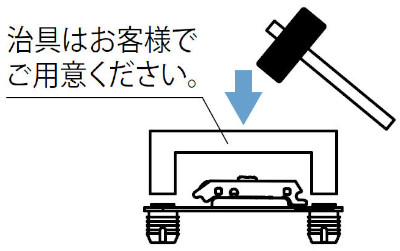

• 両側のダボを同時に打ち込んで取り付けてください。
• 厚扉用（H360）と併用で2個使いの場合、扉幅450mm以下、扉質量7kg以下でご使用ください。
