スガツネ工業/ランプ DC-200型 ダンパーキャッチ 扉質量：7～25kg/25～40kg
| 商品管理番号 | lamp_dc200 |
|---|---|
| 生産地 | スガツネ工業株式会社 |
【付属品】
- 本体カバー
- 受座
- 本体取付ねじ3.5×30
- 受座取付ねじ3.5×15

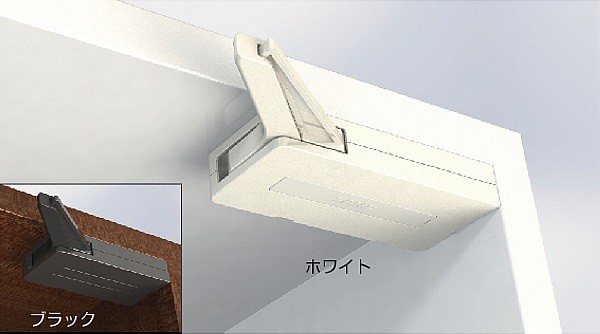

DC-200型 ダンパーキャッチ
- 横開き扉用のダンパーキャッチです。
- 本体を天板下に押し当て、製品を戸先側も側板木口面に合わせるだけで簡単に位置合わせができます。
- 右開き・左開きのどちらにも対応します。
- 40kgまでの家具用扉に対応可能です（DC-200-40の場合）。
- 受座の取付調整範囲は左右±5mm、上下±4mmです。
【注 意】
- 板金に取り付ける場合は、ねじをお客様でご用意ください。
推奨本体取付ねじ:十字穴付きバインドねじM4×30
推奨受座取付ねじ:十字穴付きバインドねじM4×15 - 本体・受座は芯材が入っているところに取付けてください。
- 丁番の開閉抵抗が大きいと閉まらない可能性があります。

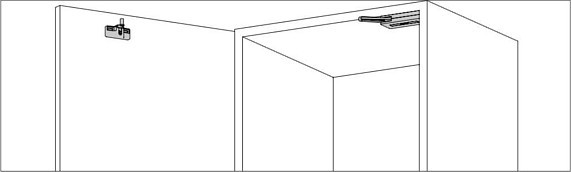

【取付例】

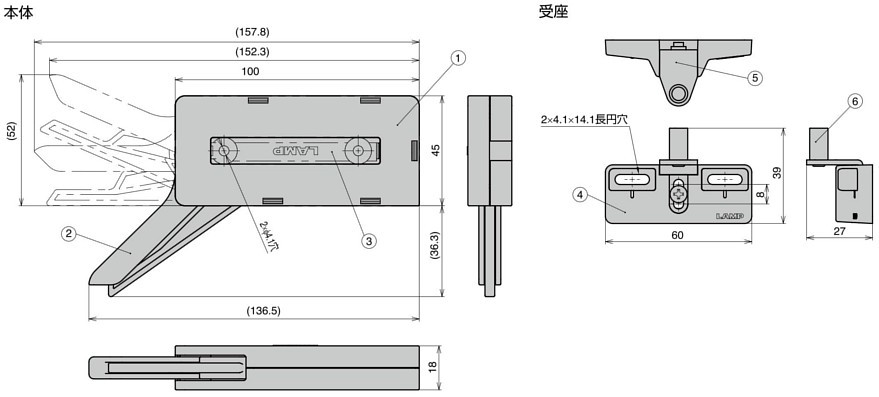

| No. | 品名 | 材料 | 仕上/色 |
|---|---|---|---|
| ① | 本体ケース | PC/ABS樹脂 | ホワイト、ブラック |
| ② | アーム | ポリアミド（PA） | ホワイト、ブラック |
| ③ | 本体カバー | ABS樹脂 | ホワイト、ブラック |
| ④ | 受座 | PC/ABS樹脂 | ホワイト、ブラック |
| ⑤ | 受座プレート | 鋼（SPCC） | ニッケルめっき |
| ⑥ | 受座バンパー | エラストマー | グレー |
| 品番 | 色 | 扉幅mm | 扉高さmm | 扉質量kg | 質量g |
|---|---|---|---|---|---|
| DC-200-25WT | ホワイト | 450～900 | 2400以下 | 7～25 | 105 |
| DC-200-25BL | ブラック | ||||
| DC-200-40WT | ホワイト | 25～40 | |||
| DC-200-40BL | ブラック |

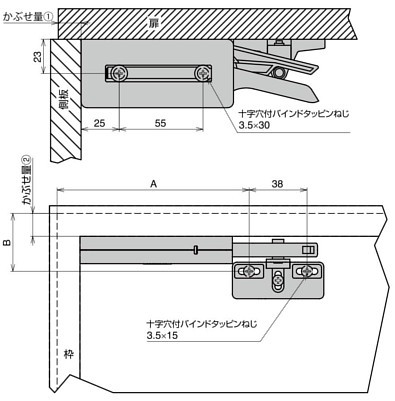

【かぶせ扉（アウトセット）の場合】

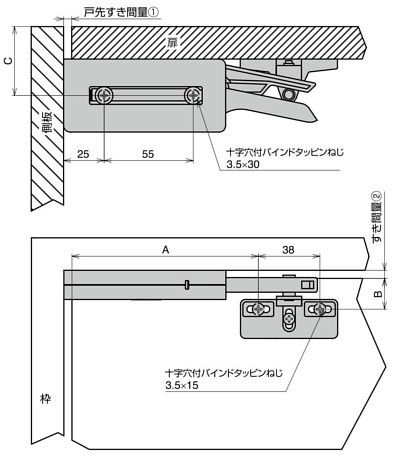

【インセット扉の場合】
| A | B | C | |
|---|---|---|---|
| アウトセット扉 | 114+かぶせ量① | 24+かぶせ量② | ─ |
| インセット扉 | 114-戸先すき間量① | 24-すき間両② | 23+扉厚 |
