スガツネ工業/ランプ HES3D-90型 三次元調整機能付隠し丁番 L=90

スガツネ工業/ランプ HES3D-90型 三次元調整機能付隠し丁番 L=90

商品管理番号 lamp_hes3d90
生産地 スガツネ工業株式会社
資料 三次元調整機能付隠し丁番 HES3D-90 取扱説明書
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

色：シルバー

品番
61141-00000597
カタログ価格
4,840円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
HES3D-90DC/170-029-221/307588
販売価格
（単価 × 入数）
3,872円(税込4,259.2円)
（3,872円 × 1個）
注文数
自社出荷/通常便

色：シャンパンゴールド

品番
61141-00000598
カタログ価格
4,840円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
HES3D-90DN/170-029-222/307589
販売価格
（単価 × 入数）
3,872円(税込4,259.2円)
（3,872円 × 1個）
注文数
自社出荷/通常便

色：ブラック

品番
61141-00000596
カタログ価格
4,840円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
HES3D-90BL/170-033-588/307590
販売価格
（単価 × 入数）
3,872円(税込4,259.2円)
（3,872円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

HES3D-90型 三次元調整機能付隠し丁番

  • 掘込深さが浅く、扉や枠の掘込加工が簡単です。
  • 上下、左右、前後方向の調整が可能な三次元調整機能付きです。
  • 丁番は扉側と枠側に分割できます。

【注意】

  • ラプコンドアダンパーLLD型やラプコンクローザーLDC-N2とは併用できません。

【付属品】

  • 十字穴付皿タッピンねじ4×20（4本/蝶番1ヶ）ステンレス製
  • 六角棒スパナ（呼び2）
品番 色 扉幅 扉高さ 扉厚 扉質量kg/2ヶ 扉質量kg/3ヶ 開き角度
HES3D-90DC シルバー 600以下 1500以下 23以上 12以下 16以下 180°
HES3D-90DN シャンパンゴールド
HES3D-90BL ブラック

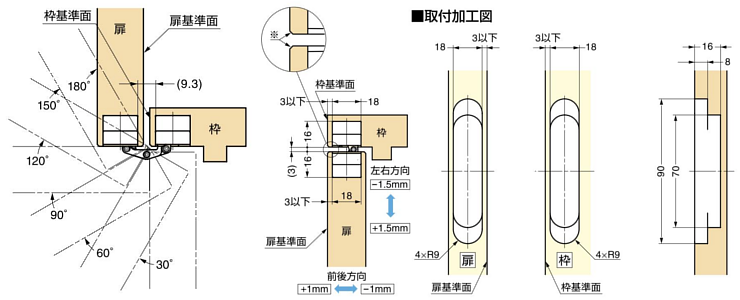

軌跡図


図中の※印部（扉・枠の角部）にC1以上またはR1以上の加工を施してください。

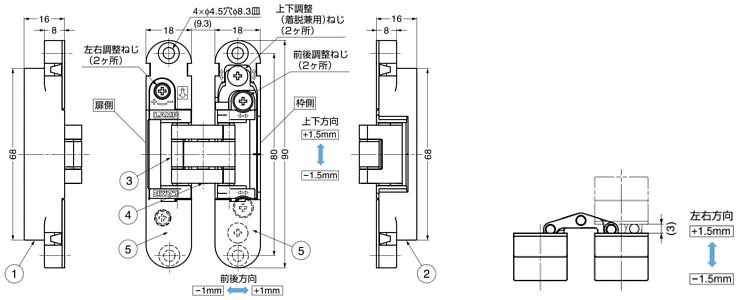

寸法図


No. 部品名 材料 仕上
DC DN BL
① 本体 亜鉛合金（ZDC） サチライトクロムめっき サチライトクロムめっき 焼付塗装/ブラック
② ベースフレーム 亜鉛合金（ZDC） サチライトクロムめっき サチライトクロムめっき 焼付塗装/ブラック
③ アーム 亜鉛合金（ZDC） サチライトクロムめっき サチライトクロムめっき 焼付塗装/ブラック
④ 回転軸 ステンレス鋼 - - -
⑤ ねじカバー
（扉側・枠側 各2枚）		 ABS樹脂 サチライトクロムめっき サチライトクロムめっき ブラック
