スガツネ工業/ランプ 360 スライド丁番 19mmかぶせ カップ径φ35 ラプコン搭載 オリンピア

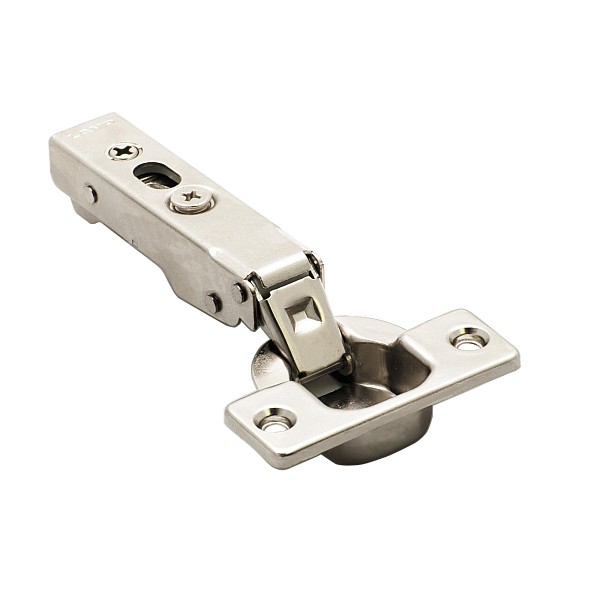

ラプコン搭載 オリンピア スライド丁番360 19mmかぶせ/105°開き

■特　徴

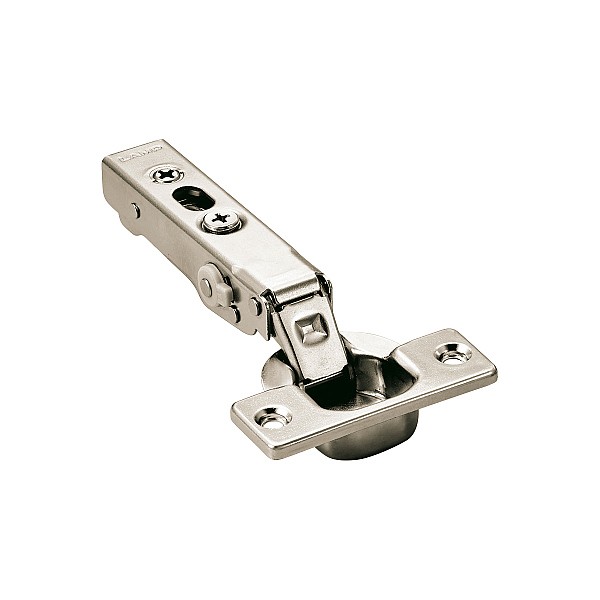

• ダンパー内蔵（360-D26-19T）はラプコン初搭載のダンパー内蔵スライド丁番です。ダンパーは国内初の5段階調節が可能で、扉の吊り込み後に最適な速度を選べます。
• オリジナルのターン・ロック方式の採用で、上から押し込むだけで装着できます（ワンタッチ）。このスムーズさは、設置個所が増えるほど効率に差がでます。
• 扉の位置調整は、ドライバー1本、片手で可能。前後・上下・左右、の3次元位置調整が可能です。

■仕　様

• 扉の三次元調整ができます。（前後+1.5m、-2.5mm、上下±2.5mm、かぶせ〔左右〕+0mm、-4mm）

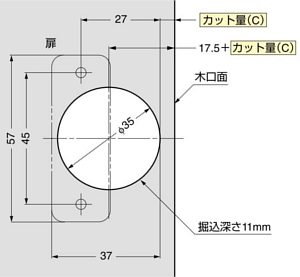

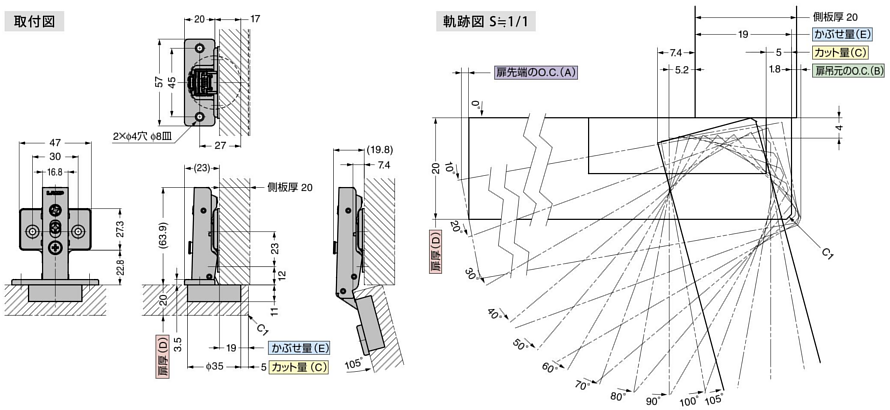

カット量（C）とかぶせ量（E）の関係

かぶせ量調整ねじを回すと、かぶせ量を最大4mm少なくできます。

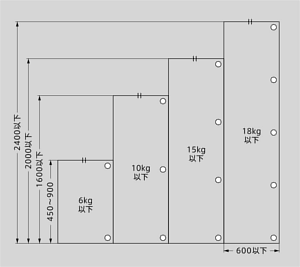

扉先端のO.C.（A）と扉幅の関係（扉厚20のとき）

• 扉比重は扉中心としてください。
• 上端、下端のヒンジは扉端部から100mm以内に取り付けてください。3個使い以上の場合、取付ピッチは等間隔としてください。
• 右図（スマートフォン等では下図）は目安のため、実際に取り付けてご確認ください。
• 使用時のメンテナンスとして定期的に潤滑剤を給油してください。
• 右図（スマートフォン等では下図）および上表、上記の条件にあてはまらない場合は、お問い合わせください。
• 右図（スマートフォン等では下図）および上表の条件は、JIS規格に対応した評価試験を行なって出た値です。
