スガツネ工業/ランプ CSD-10-TV型 コンパクトソフトダウンステー 簡単取付タイプ 機種：L/M/H

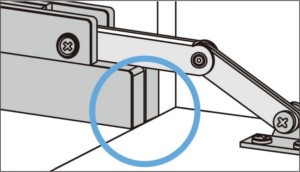

【位置出しが簡単】

本体を底面上に押し当て、キャビネット小口面に合わせるだけで取付位置が決まります。

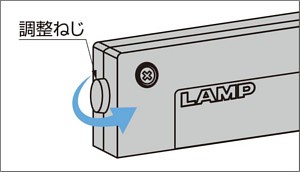

【全開速度調整】

扉が全開する速度を少し変更できます。

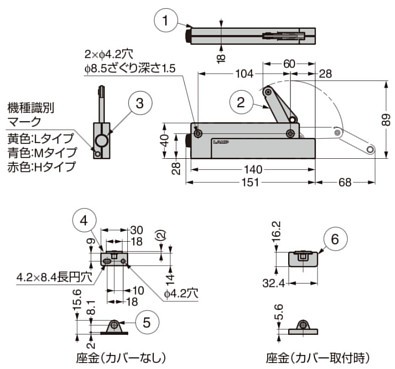

SCD-10-TV型 コンパクトソフトダウンステー 簡単取付タイプ

• ラプコン機構を搭載した小型の下開き扉用ソフトダウンステーです。
• 小口面にユニットを合わせてねじ止めするだけで簡単に施工できます。（一軸丁番、ドロップ丁番の場合）
• 座金もテンプレートで簡単に位置出しできます。
• 扉を閉じる際は、ダンパーの抵抗がなくなりアシストも働くため、軽く操作できます。（機種M・Hのみ）
• 左右兼用です。
• キャビネット底面に取り付けるため、従来のステーよりも高さ方向のデッドスペースを少なくできます。
• カバーをつけることで座金も本体と色を合わせられます。

【仕 様】

• 使用温度：0℃～40℃

【注 意】

• 取扱い上のご注意を必ずご確認ください。
• 閉じた際のキャッチ機能はありません。別途キャッチをご用意ください。
• インセットの扉には取付できません。
• 製品の個体差や使用状況によって扉の開き速度はばらつく場合があります。
• 開いた扉面に物を置いたり、扉面上で作業などを行う場合は、本ステー以外に扉を支える支柱、または補助材が必要です。

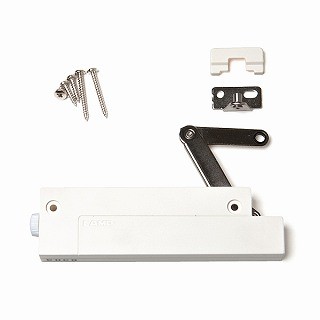

【付属品】

• 取付座金
• 座金カバー
• バインド小ねじM4×4（本体・座金連結用）
• 十字穴付バインドタッピンねじ3.5×30（本体取付用）
• 十字穴付バインドタッピンねじ3.5×15（座金取付用）

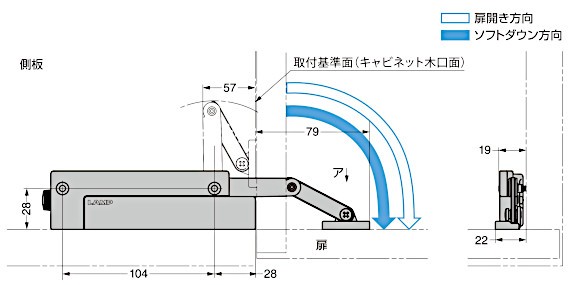

【取付図（木扉用）】下開き90°右付の例。左付は対称取付となります。

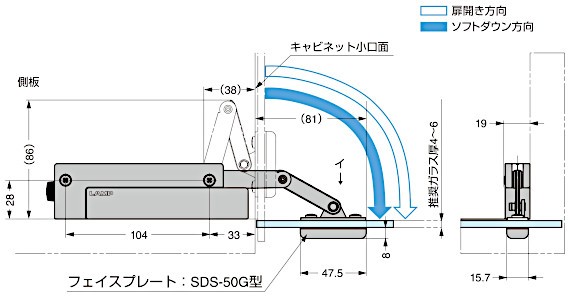

【取付図（ガラス扉用）】下開き90°右付の例。左付は対称取付となります。

【座金（付属）の取付位置】矢視ア（取付図参照）

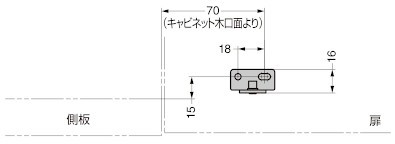

• 右側面取付の場合

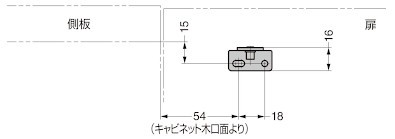

• 左側面取付の場合

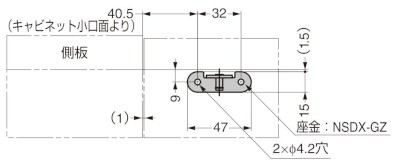

【座金（付属）の取付位置】矢視イ（取付図参照）

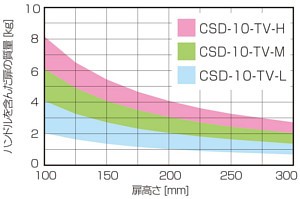

【機種選定グラフ】

【ステーの選定】

• 扉の最大モーメントに応じて3種類の中から選べます。
  扉の最大モーメント（N・m）
  =扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
• 2本使いの場合、上記モーメントの2倍まで対応できます。
