スガツネ工業/ランプ UDD型 ユニバーサルディスクダンパー 機種:S/M/L 制動方向:左回転/右回転
| 商品管理番号 | lamp_udd |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 資料 | 扉質量早見表 PDF:526KB
|

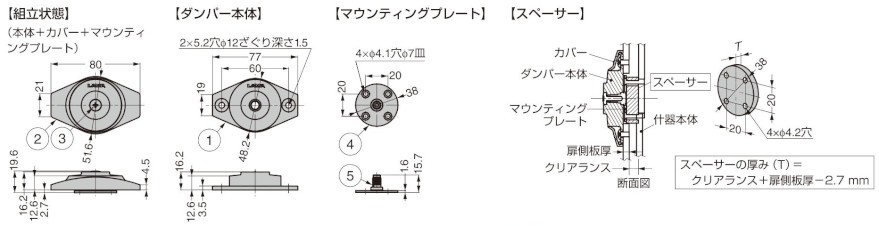

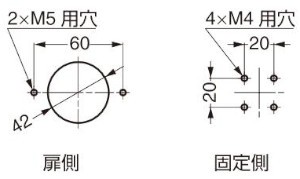

【取付加工図】

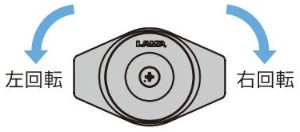

【制動方向】

UDD型 ユニバーサルディスクダンパー
- 什器の回転蓋などの軸部に取り付けるダンパーです。
- シンプルなデザインで、筐体の外観を損ないません。
- 扉の大きさに合わせて3種類のトルクからお選びいただけます。
- 食品展示用什器などに最適です。
【仕 様】
- 使用温度:5℃~35℃
【注 意】
- 什器の形状に応じてスペーサー、またはL字ブラケットなどの追加部品が必要になります。
- 下の使用例では、スペーサーを板厚などの仕様に合わせてお客様でご用意ください。
- 左右同じトルクの機種(S、M、H)を使用してください。
- 屋内で使用してください。
- 取付にインパクトドライバーを使用しないでください。
- 水回りでのご使用はお止めください。

【ダンパーの選定】
扉の最大モーメントに応じて3機種の中から選べます。

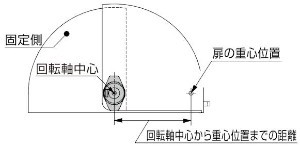

扉の最大モーメント=扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)

| 扉のモーメント | 機種 | 必要数 |
|---|---|---|
| 1.0~2.0N・m | S | 2ヶ |
| 2.0~4.0N・m | M | 2ヶ |
| 4.0~6.0N・m | H | 2ヶ |
| No. | 部品名 | 材料 | 仕上/色 |
|---|---|---|---|
| ① | ダンパー本体 | ─ | ─ |
| ② | カバー | ABS樹脂 | シボ/ライトグレー |
| ③ | 取付ねじ | 鋼 | ニッケルめっき |
| ④ | マウンティングプレート | ||
| ⑤ | 軸 | 亜鉛めっき |

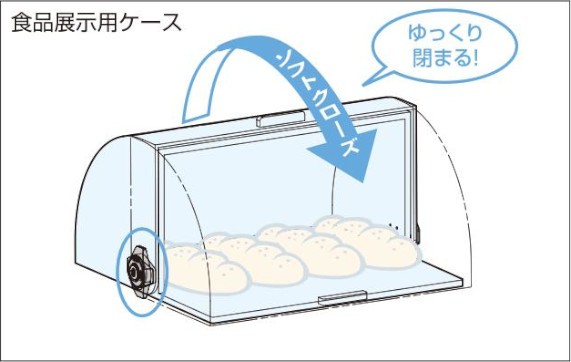

【使用例】

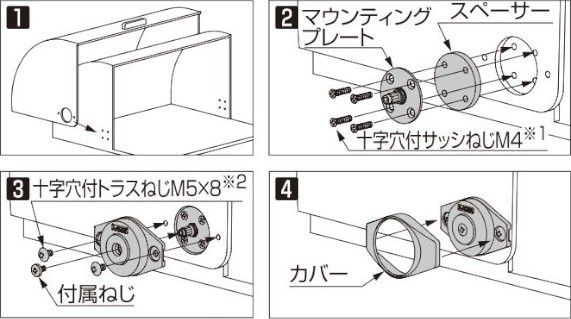

【取付方法】
※1、※2のねじはお客様にてご用意ください。木製什器の場合は、※1は十字穴付皿タッピンねじ呼び3.5を、※2は十字穴付トラスタッピンねじ呼び5×12をご用意ください。
| 品番 | 制動方向 | トルクN・m/1ヶ | トルクkgf・cm/1ヶ | 質量g |
|---|---|---|---|---|
| UDD-S-L | 左回転 | 0.5~1.0 | 5.1~10.2 | 90 |
| UDD-S-R | 右回転 | |||
| UDD-M-L | 左回転 | 1.0~2.0 | 10.2~20.4 | |
| UDD-M-R | 右回転 | |||
| UDD-H-L | 左回転 | 2.0~3.0 | 20.4~30.6 | |
| UDD-H-R | 右回転 |
