スガツネ工業/ランプ FD30SP 上吊式引戸 上ローラー木口掘込 ※クローザーなし仕様

スガツネ工業/ランプ FD30SP 上吊式引戸 上ローラー木口掘込 ※クローザーなし仕様

生産地 スガツネ工業株式会社
資料 施工説明書

【標準仕様例】

上レールの種類は、部品詳細よりご確認ください。

部品 [必須] 上レール※選択部品 [必須 ] 部品
①上レール
面付用
 ①上レール
掘込用
 ②上ローラー


FD30SP-WRH		 ③上キャッチ


FD30-HTST		 ④下ガイド
ローラー付

FD30-HBG
片引き
 長さ 1820mm × 1本 引戸必須部品セット

品番：FD30SPHHP ×１セット
2枚引き違い
 長さ 1820mm × 2本 引戸必須部品セット

品番：FD30SPHHP ×２セット
2枚引き分け
 長さ 3640mm × 1本 引戸必須部品セット

品番：FD30SPHHP ×２セット
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール掘込用／長さ:2000mm／仕上:アンバー

品番
61141-00010476
カタログ価格
4,690円
サイズ
201
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
FD30-TRH2000SCUM/250-018-876/
上レール掘込用／長さ:2000mm／仕上:アンバー
必須選択部品
FD30-TRH2000SCUM
部品詳細
販売価格
（単価 × 入数）
3,752円(税込4,127.2円)
（3,752円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール面付用／長さ:1820mm／仕上:シルバー

品番
61141-00006919
カタログ価格
3,600円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRM1820SCSIL/250-017-805/310012
上レール面付用／長さ:1820mm／仕上:シルバー
必須選択部品
FD30-TRM1820SCSIL
部品詳細
販売価格
（単価 × 入数）
2,880円(税込3,168円)
（2,880円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール面付用／長さ:1820mm／仕上:アンバー

品番
61141-00006920
カタログ価格
4,010円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRM1820SCUM/250-017-806/310013
上レール面付用／長さ:1820mm／仕上:アンバー
必須選択部品
FD30-TRM1820SCUM
部品詳細
販売価格
（単価 × 入数）
3,208円(税込3,528.8円)
（3,208円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール面付用／長さ:1820mm／仕上:ホワイト

品番
61141-00006921
カタログ価格
4,550円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRM1820SCWT/250-025-146/310014
上レール面付用／長さ:1820mm／仕上:ホワイト
必須選択部品
FD30-TRM1820SCWT
部品詳細
販売価格
（単価 × 入数）
3,640円(税込4,004円)
（3,640円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール面付用／長さ:3640mm／仕上:シルバー

品番
61141-00006925
カタログ価格
8,090円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRM3640SCSIL/250-017-982/310020
上レール面付用／長さ:3640mm／仕上:シルバー
必須選択部品
FD30-TRM3640SCSIL
部品詳細
販売価格
（単価 × 入数）
6,472円(税込7,119.2円)
（6,472円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール面付用／長さ:3640mm／仕上:アンバー

品番
61141-00006926
カタログ価格
8,530円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRM3640SCUM/250-017-983/310021
上レール面付用／長さ:3640mm／仕上:アンバー
必須選択部品
FD30-TRM3640SCUM
部品詳細
販売価格
（単価 × 入数）
6,824円(税込7,506.4円)
（6,824円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール面付用／長さ:3640mm／仕上:ホワイト

品番
61141-00006927
カタログ価格
8,930円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRM3640SCWT/250-025-150/310022
上レール面付用／長さ:3640mm／仕上:ホワイト
必須選択部品
FD30-TRM3640SCWT
部品詳細
販売価格
（単価 × 入数）
7,144円(税込7,858.4円)
（7,144円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール掘込用／長さ:1820mm／仕上:シルバー

品番
61141-00006910
カタログ価格
3,600円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRH1820SCSIL/250-017-807/309984
上レール掘込用／長さ:1820mm／仕上:シルバー
必須選択部品
FD30-TRH1820SCSIL
部品詳細
販売価格
（単価 × 入数）
2,880円(税込3,168円)
（2,880円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール掘込用／長さ:1820mm／仕上:アンバー

品番
61141-00006911
カタログ価格
4,010円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRH1820SCUM/250-017-808/309997
上レール掘込用／長さ:1820mm／仕上:アンバー
必須選択部品
FD30-TRH1820SCUM
部品詳細
販売価格
（単価 × 入数）
3,208円(税込3,528.8円)
（3,208円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール掘込用／長さ:1820mm／仕上:ホワイト

品番
61141-00006912
カタログ価格
4,550円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRH1820SCWT/250-025-147/309998
上レール掘込用／長さ:1820mm／仕上:ホワイト
必須選択部品
FD30-TRH1820SCWT
部品詳細
販売価格
（単価 × 入数）
3,640円(税込4,004円)
（3,640円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール掘込用／長さ:3640mm／仕上:シルバー

品番
61141-00006916
カタログ価格
8,090円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRH3640SCSIL/250-017-984/310009
上レール掘込用／長さ:3640mm／仕上:シルバー
必須選択部品
FD30-TRH3640SCSIL
部品詳細
販売価格
（単価 × 入数）
6,472円(税込7,119.2円)
（6,472円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール掘込用／長さ:3640mm／仕上:アンバー

品番
61141-00006917
カタログ価格
8,530円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRH3640SCUM/250-017-985/310010
上レール掘込用／長さ:3640mm／仕上:アンバー
必須選択部品
FD30-TRH3640SCUM
部品詳細
販売価格
（単価 × 入数）
6,824円(税込7,506.4円)
（6,824円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール掘込用／長さ:3640mm／仕上:ホワイト

品番
61141-00006918
カタログ価格
8,930円
サイズ
201
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-TRH3640SCWT/250-025-151/310011
上レール掘込用／長さ:3640mm／仕上:ホワイト
必須選択部品
FD30-TRH3640SCWT
部品詳細
販売価格
（単価 × 入数）
7,144円(税込7,858.4円)
（7,144円 × 1本）
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPHHP)※ダークブラウン/ライトブラウン

品番
su04x000565a-y00-t01
カタログ価格
6,560円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPHHP/250-056-246/
FD30-WRH 上吊車
必須部品
FD30SP-WRH
部品詳細
FD30-HTST-DB 上キャッチ ダークブラウン
必須選択部品
FD30-HTST-DB
部品詳細
下ガイド ローラー付 ライトブラウン
必須選択部品
FD30-HBG-LBR
部品詳細
販売価格
（単価 × 入数）
5,248円(税込5,772.8円)
（5,248円 × 1セット）
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPHHP)※ダークブラウン

品番
su04x000565a-y00-t02
カタログ価格
6,550円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPHHP-DB//
FD30-WRH 上吊車
必須部品
FD30SP-WRH
部品詳細
FD30-HTST-DB 上キャッチ ダークブラウン
必須選択部品
FD30-HTST-DB
部品詳細
下ガイド ローラー付 ダークブラウン
必須選択部品
FD30-HBG-DB
部品詳細
販売価格
（単価 × 入数）
5,248円(税込5,772.8円)
（5,248円 × 1セット）
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPHHP)※ホワイト

品番
su04x000565a-y00-t03
カタログ価格
6,560円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPHHP-WT//
FD30-WRH 上吊車
必須部品
FD30SP-WRH
部品詳細
FD30-HTST-WT 上キャッチ ホワイト
必須選択部品
FD30-HTST-WT
部品詳細
下ガイド ローラー付 白
必須選択部品
FD30-HBG-WT
部品詳細
販売価格
（単価 × 入数）
5,248円(税込5,772.8円)
（5,248円 × 1セット）
注文数
自社出荷/通常便

引戸必須部品セット(FD30SPHHP)※グレー/ライトブラウン

品番
su04x000565a-y00-t04
カタログ価格
6,560円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD30SPHHP-GR//
FD30-WRH 上吊車
必須部品
FD30SP-WRH
部品詳細
FD30-HTST-GR 上キャッチ グレー
必須選択部品
FD30-HTST-GR
部品詳細
下ガイド ローラー付 ライトブラウン
必須選択部品
FD30-HBG-LBR
部品詳細
販売価格
（単価 × 入数）
5,248円(税込5,772.8円)
（5,248円 × 1セット）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

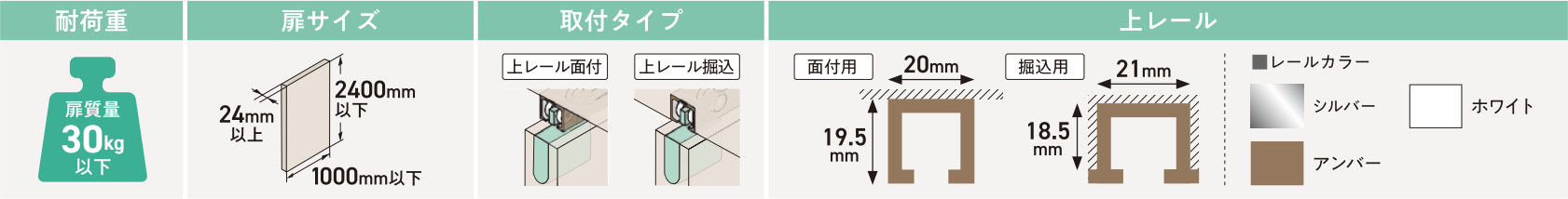

扉質量30kgまで対応できるスタンダードタイプ。可倒式レバーにより、扉の脱着が、より簡単・確実になりました。

扉幅1000mm以下
扉高さ2400mm以下
扉厚24mm以上
扉質量30kg以下（扉1枚当り）

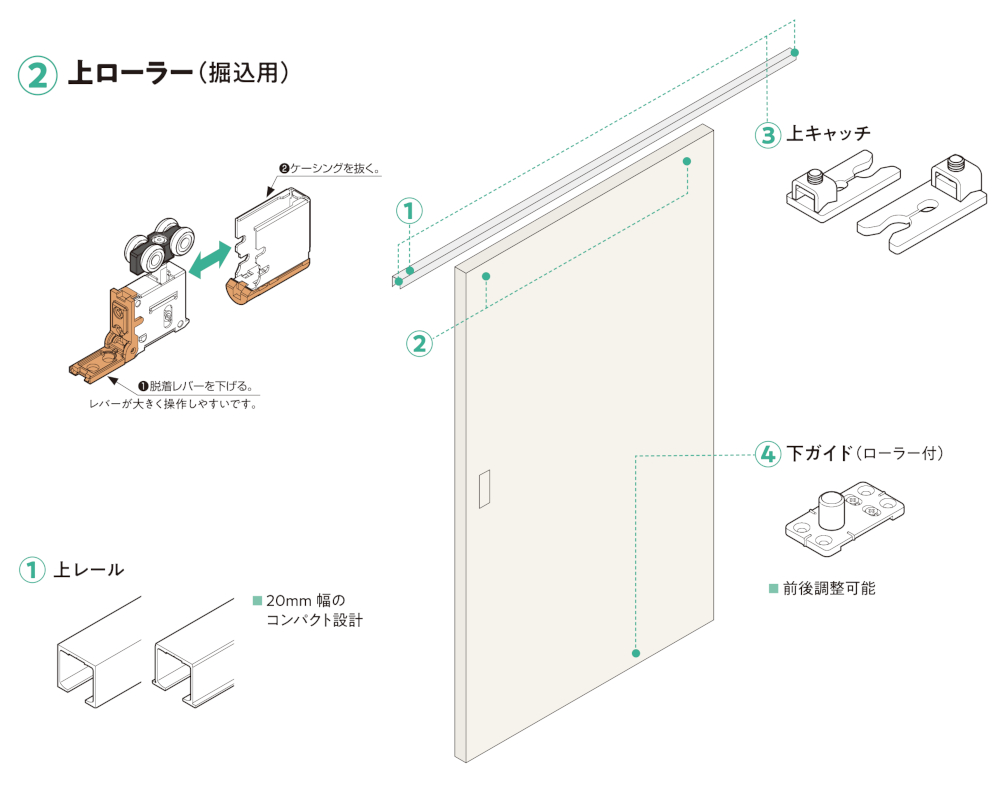

構成部品

  • 扉の脱着は、ワンタッチです。
部品 [必須] 上レール※選択部品 [必須 ] 部品
①上レール
面付用
 ①上レール
掘込用
 ②上ローラー


FD30SP-WRH		 ③上キャッチ


FD30-HTST		 ④下ガイド
ローラー付

FD30-HBG
片引き
 長さ 1820mm × 1本 2ヶ 2ヶ 1ヶ
2枚引き違い
 長さ 1820mm × 2本 4ヶ 4ヶ 2ヶ
2枚引き分け
 長さ 3640mm × 1本 4ヶ 4ヶ 2ヶ

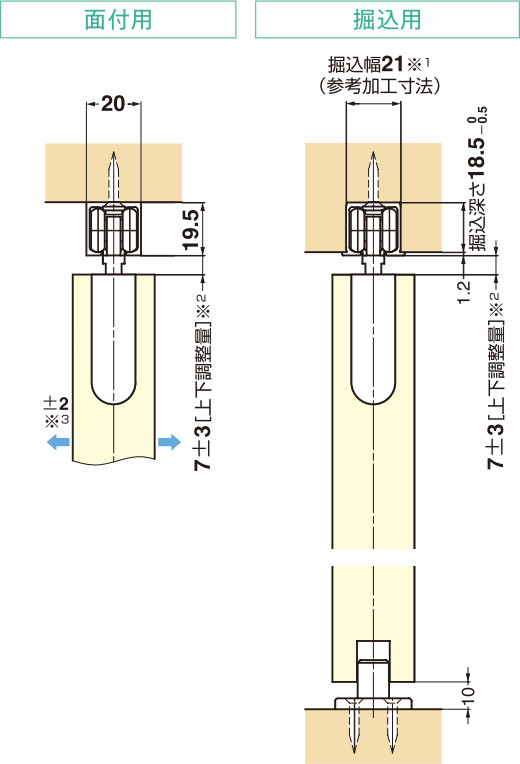

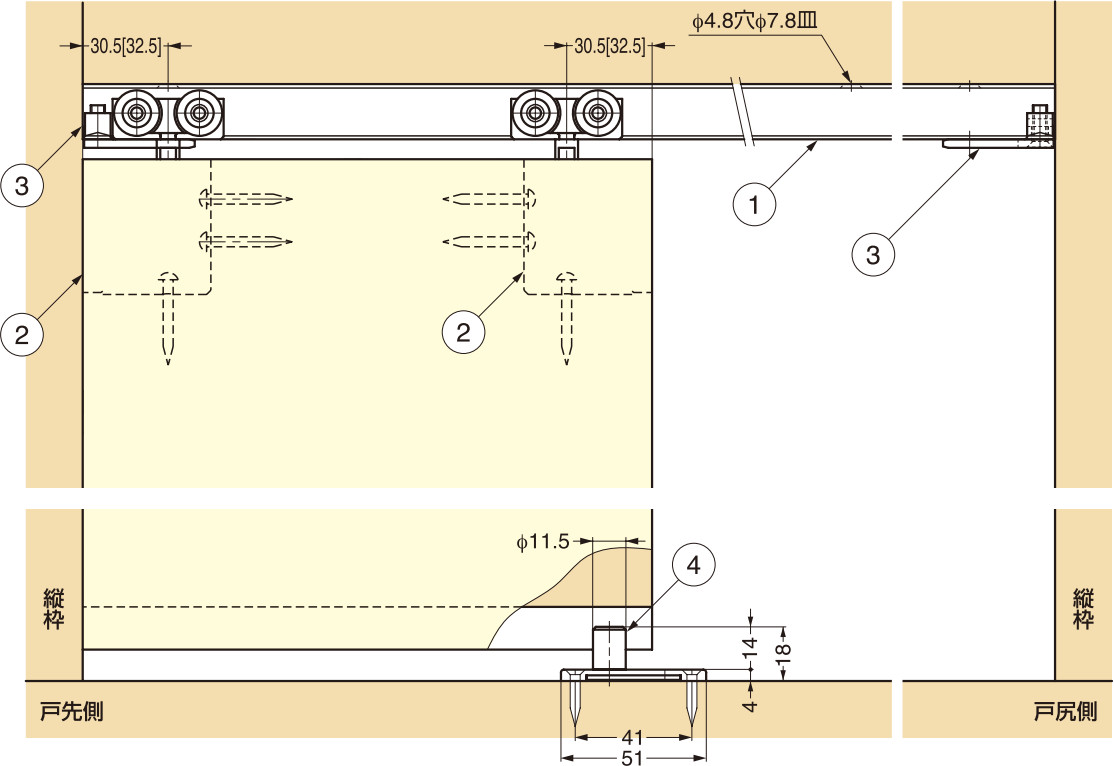

納まり寸法例

※1　クロス等を巻き込む場合、別途寸法を加味してください。

※2　扉の位置は上下に -3mm　から　+3mm　の範囲で調整できます。

※3　扉の木口面から見て扉の左右位置は　-2mm から +2mm　の範囲で調整できます。

※［　］は上ローラー用化粧キャップ(オプション)を付けた場合の寸法です。

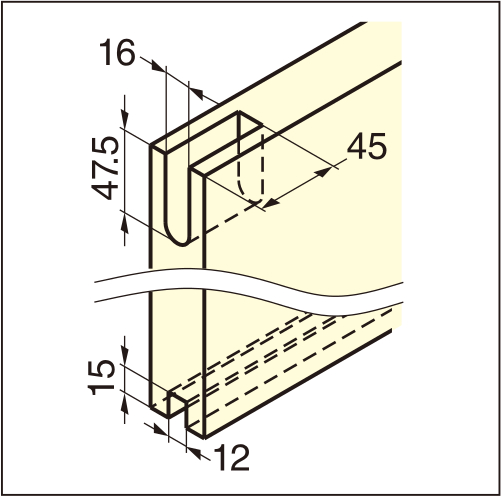

扉加工寸法

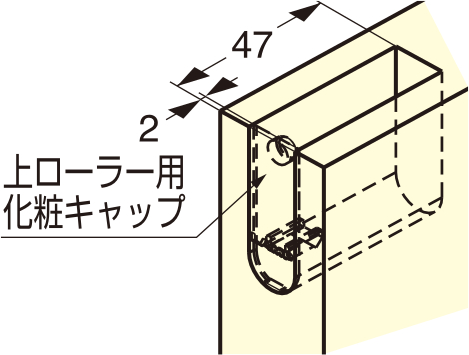

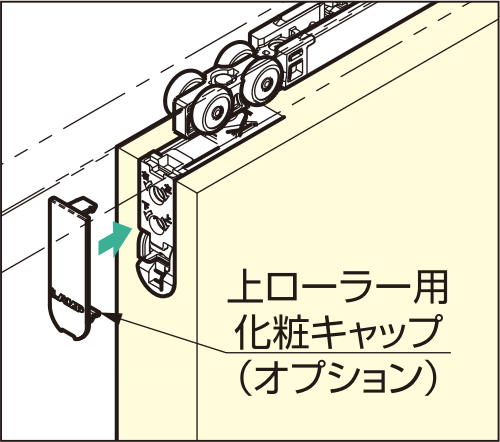

上ローラー用化粧キャップ(オプション)を使用する場合

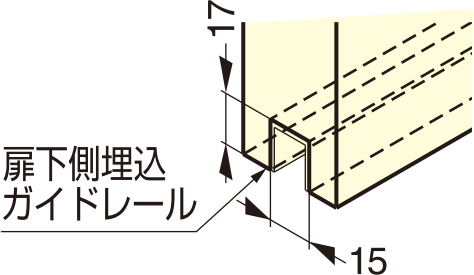

扉下側埋込ガイドレール(オプション)を使用する場合

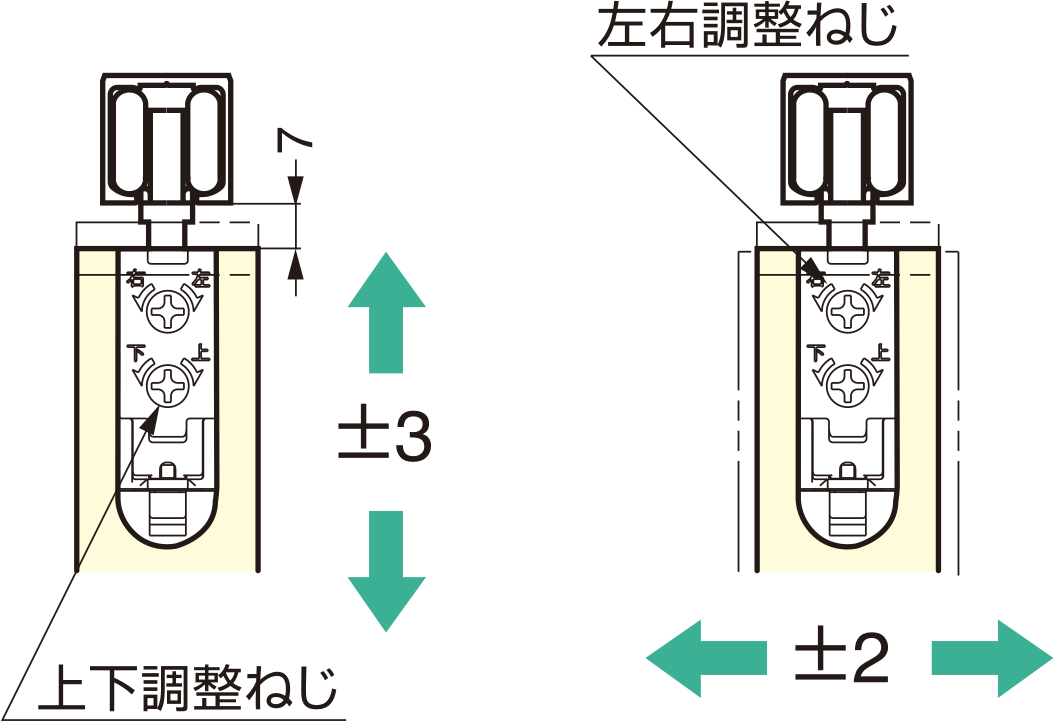

扉の調整

(+)No.2ドライバー1本で調整可能です。
