スガツネ工業/ランプ アンダーマウント型レール 2020 セルフ＆ソフトクロージング機構付 底付けタイプ

スガツネ工業/ランプ アンダーマウント型レール 2020 セルフ＆ソフトクロージング機構付 底付けタイプ

商品管理番号 lamp_2020
生産地 スガツネ工業株式会社
注意事項
  • 取扱い上のご注意を必ずご確認ください。
  • 引き出し固定・調整用クリップの取り付けには、下の前板固定用クリップ取付イラストをご覧ください。
  • ソフトクロージング機構が作動している時に、強い力で押し込まないでください。オイル漏れの原因になります。
資料 アンダーマウント型レール 2020取付説明書 セルフ＆ソフトクロージング機構付 底付タイプ（日本語版）PDF:1.77MB
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

引き出し奥行:240 / キャビネット最小奥行:255 / 移動距離:213

品番
2020-250/190-032-434/
カタログ価格
3,400円
出荷日(納期)
2～3営業日
販売単位
1セット単位
商品管理コード
61141-00007443
販売価格
（単価 × 入数）
2,720円(税込2,992円)
（2,720円 × 1セット）
注文数
自社出荷/通常便

引き出し奥行:260 / キャビネット最小奥行:275 / 移動距離:233

品番
2020-270/190-032-435/
カタログ価格
3,400円
出荷日(納期)
2～3営業日
販売単位
1セット単位
商品管理コード
61141-00007444
販売価格
（単価 × 入数）
2,720円(税込2,992円)
（2,720円 × 1セット）
注文数
自社出荷/通常便

引き出し奥行:290 / キャビネット最小奥行:305 / 移動距離:263

品番
2020-300/190-032-436/310959
カタログ価格
3,600円
出荷日(納期)
在庫品
販売単位
1セット単位
商品管理コード
61141-00007425
販売価格
（単価 × 入数）
2,880円(税込3,168円)
（2,880円 × 1セット）
注文数
自社出荷/通常便

引き出し奥行:340 / キャビネット最小奥行:355 / 移動距離:313

品番
2020-350/190-032-437/310960
カタログ価格
3,800円
出荷日(納期)
在庫品
販売単位
1セット単位
商品管理コード
61141-00007426
販売価格
（単価 × 入数）
3,040円(税込3,344円)
（3,040円 × 1セット）
注文数
自社出荷/通常便

引き出し奥行:390 / キャビネット最小奥行:405 / 移動距離:363

品番
2020-400/190-032-438/310961
カタログ価格
4,000円
出荷日(納期)
在庫品
販売単位
1セット単位
商品管理コード
61141-00007427
販売価格
（単価 × 入数）
3,200円(税込3,520円)
（3,200円 × 1セット）
注文数
自社出荷/通常便

引き出し奥行:440 / キャビネット最小奥行:455 / 移動距離:413

品番
2020-450/190-032-439/310962
カタログ価格
4,200円
出荷日(納期)
在庫品
販売単位
1セット単位
商品管理コード
61141-00007428
販売価格
（単価 × 入数）
3,360円(税込3,696円)
（3,360円 × 1セット）
注文数
自社出荷/通常便

引き出し奥行:490 / キャビネット最小奥行:505 / 移動距離:463

品番
2020-500/190-032-440/310963
カタログ価格
4,400円
出荷日(納期)
在庫品
販売単位
1セット単位
商品管理コード
61141-00007429
販売価格
（単価 × 入数）
3,520円(税込3,872円)
（3,520円 × 1セット）
注文数
自社出荷/通常便

引き出し奥行:540 / キャビネット最小奥行:555 / 移動距離:513

品番
2020-550/190-032-441/310964
カタログ価格
4,500円
出荷日(納期)
在庫品
販売単位
1セット単位
商品管理コード
61141-00007430
販売価格
（単価 × 入数）
3,600円(税込3,960円)
（3,600円 × 1セット）
注文数
自社出荷/通常便

引き出し奥行:590 / キャビネット最小奥行:605 / 移動距離:563

品番
2020-600/190-032-442/
カタログ価格
4,600円
出荷日(納期)
2～3営業日
販売単位
1セット単位
商品管理コード
61141-00007445
販売価格
（単価 × 入数）
3,680円(税込4,048円)
（3,680円 × 1セット）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。
スガツネ工業 LAMP アンダーマウント型レール 2020

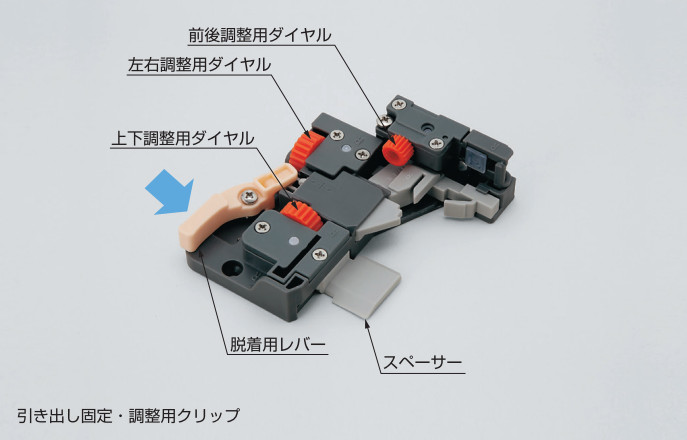

【三次元調整機能 脱着機能】

引き出しの三次元調整・脱着は、引き出し固定・調整用クリップで行います。3つの各ダイヤルを回して三次元調整を行います。脱着用レバーを矢印の方向に押して引き出しを取り外します。

スガツネ工業 LAMP アンダーマウント型レール 2020

アンダーマウント型レール 2020 セルフ＆ソフトクロージング機構付 底付けタイプ

  • 3段引のスライドレールです。

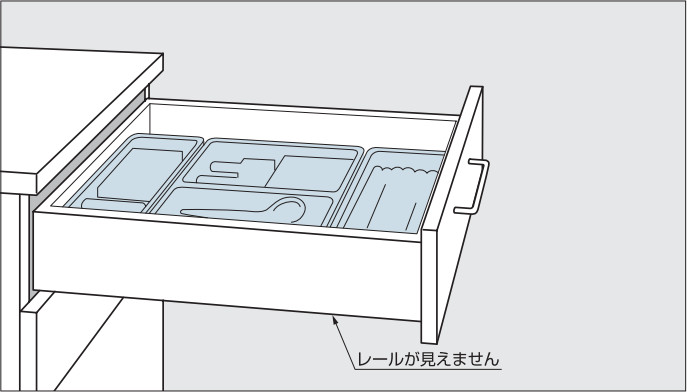

  • スライドレールが外側から見えないため、キャビネットなどのデザイン性を損ないません。
  • セルフ＆ソフトクロージング機構は、閉じる約30 mm手前から働きます。
  • 脱着レバー操作で引き出しの取り外しができます。
  • 三次元調整機能付です。ダイヤル操作で引き出しの位置を上下2.5 mm、前後3 mm、左右±1.5 mmの範囲で調整できます。

推奨ねじ

  • 十字穴付皿タッピンねじ 呼び4

オプション品(別売り品)

  • テンプレート

    • 取付穴の位置出しができ、より簡単に取付できます。

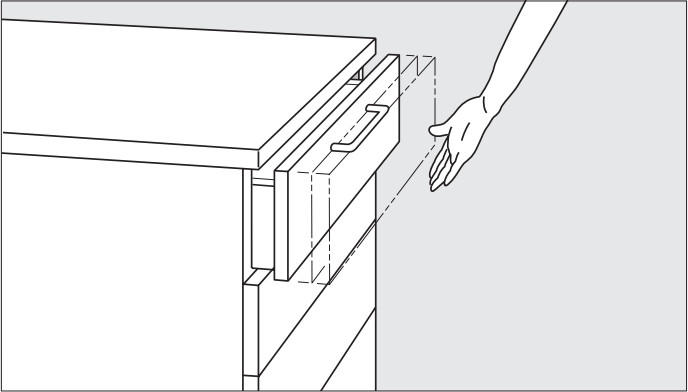

【セルフ＆ソフトクロージング】

【3段引きタイプ】

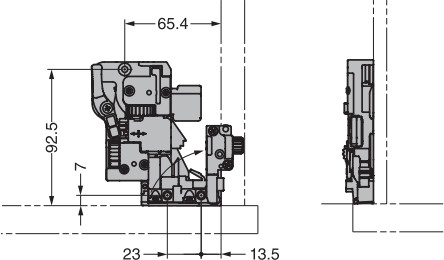

【引き出し固定・調整用クリップ配置図】

【引き出し固定・調整用クリップの取付け】

ねじ(B)は、レバー(A)を矢印の方向に90度曲げてから取付けします。

取付け後は元の位置に戻します。

※底板への固定は任意です。

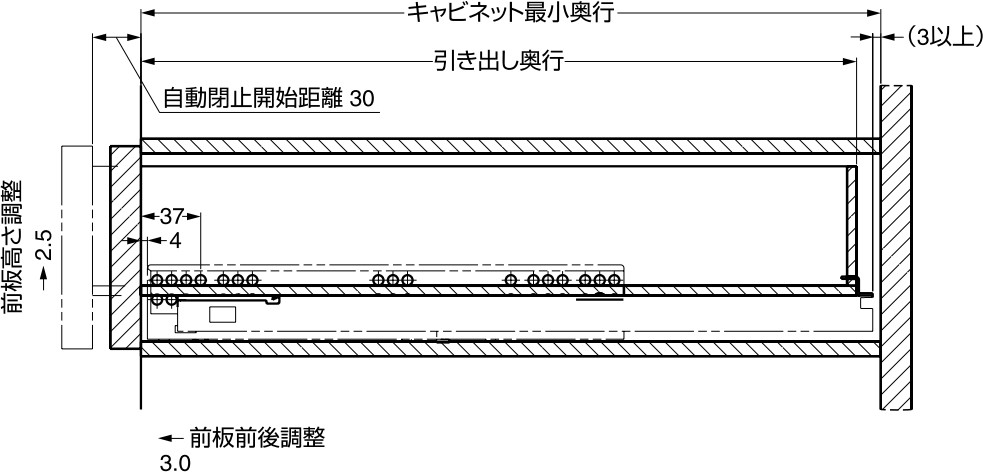

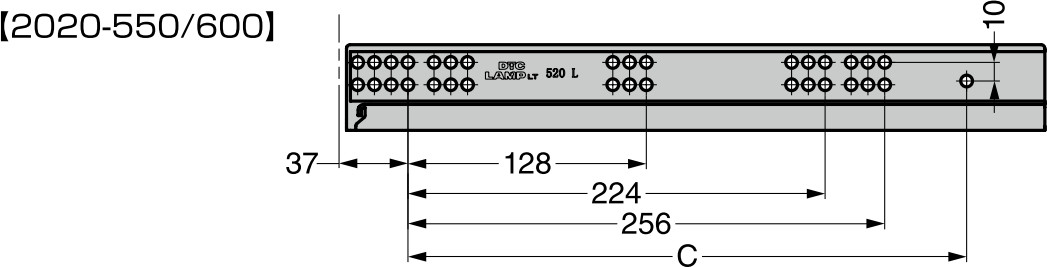

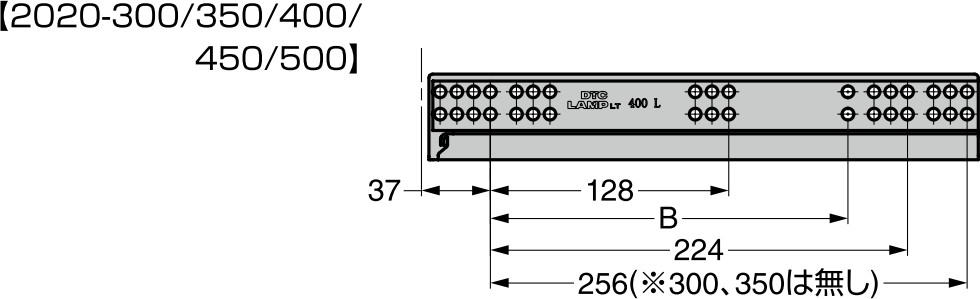

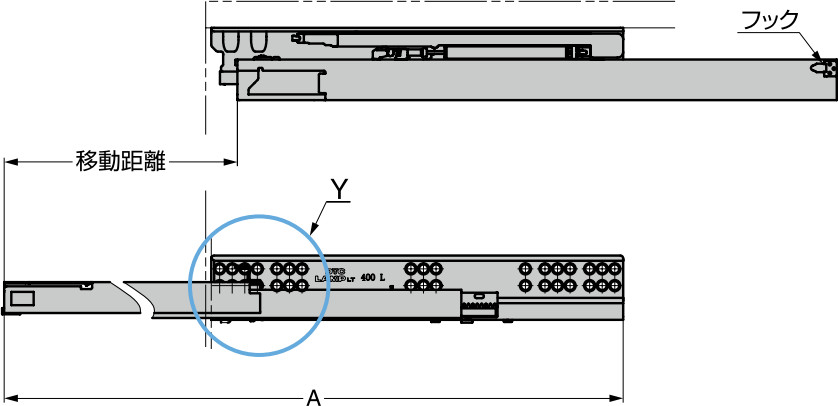

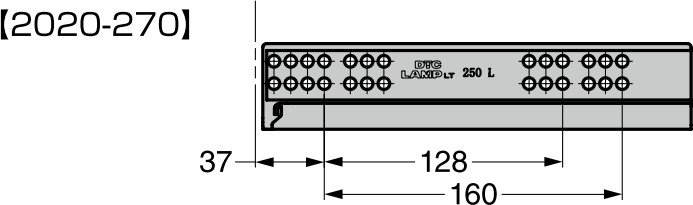

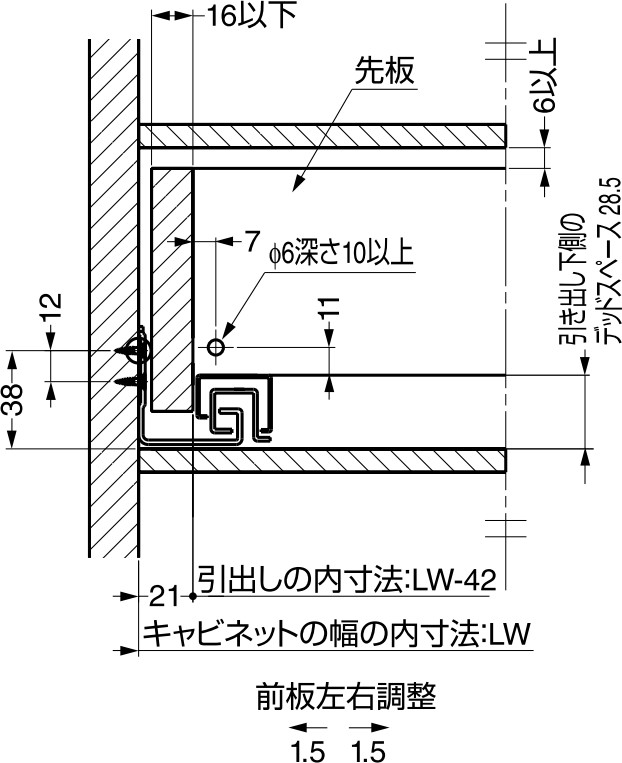

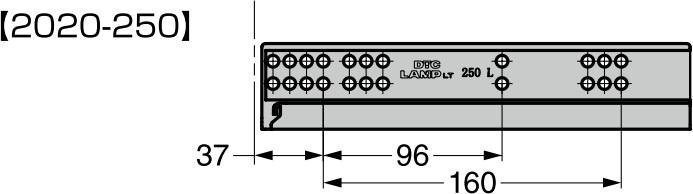

寸法図

寸法図

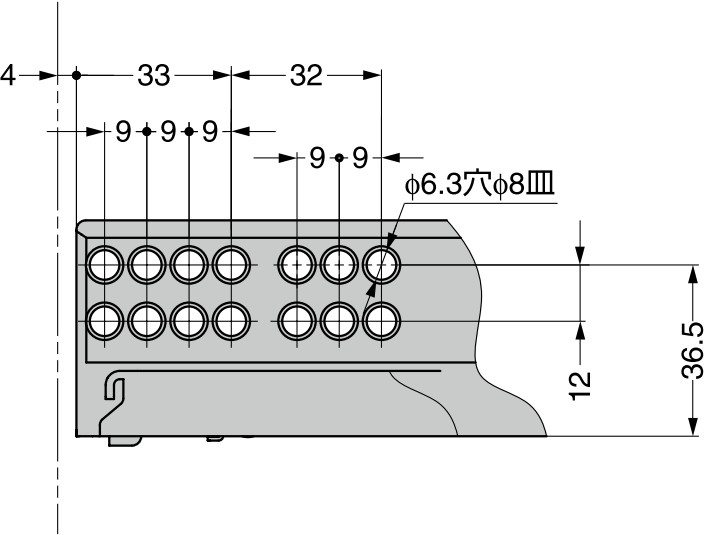

【V部詳細】

寸法図
寸法図
寸法図

寸法図
寸法図

寸法図
部品名 材料 表面処理
レール 鋼 亜鉛めっき
クリップ ポリアセタール(POM) -

注文コード 品番 引き出し奥行 キャビネット最小奥行 移動距離 A B C 耐荷重N/ペア 耐荷重kgf/ペア 質量g/ペア 1カートン
190-032-434 2020-250
取寄せ品
 240 253 213 424 - - 392 40 1400 10セット
190-032-435 2020-270
取寄せ品
 260 273 233 444 1500 10セット
190-032-436 2020-300 290 303 263 508 160 1600 10セット
190-032-437 2020-350 340 353 313 580 192 1800 10セット
190-032-438 2020-400 390 403 363 640 2000 10セット
190-032-439 2020-450 440 453 413 688 2100 6セット
190-032-440 2020-500 490 503 463 774 - 2300 6セット
190-032-441 2020-550 540 553 513 862 292 2500 6セット
190-032-442 2020-600
取寄せ品
 590 603 563 949 330 2800 6セット

本品は1セット（2本）単位での販売です。ご注文数「1」で1セットです。
