スガツネ工業/ランプ 上吊式引戸 FD35SP 上ローラー木口掘込 ※クローザーなし仕様

スガツネ工業/ランプ 上吊式引戸 FD35SP 上ローラー木口掘込 ※クローザーなし仕様

商品管理番号 gFD35SP_UK
生産地 スガツネ工業株式会社
資料 施工説明書（日本語版）

【標準仕様例】

上レールの種類は、部品詳細よりご確認ください。

部品 [必須] 上レール※選択部品 [必須 ] 部品 [推奨] オプション
①上レール
面付用
 ①上レール
掘込用
 ②上ローラー


FD35SP-WRH		 ③上キャッチ


FD30-HTST		 ④下ガイド
ローラー付

FD50-BGR18		 ⑤扉下側埋め込み
ガイドレール

FD30-HBRT1500SIL
片引き
 長さ 1820mm × 1本
スタンダード用		 引戸 必須部品セット

品番：FD35SPHHP ×１ヶ

 (1本)
2枚引き違い
 長さ 1820mm × 2本
スタンダード用		 引戸 必須部品セット

品番：FD35SPHHP ×２ヶ

 (2本)
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール:面付用／色:シルバー／長さ:1820mm

品番
61141-00010464
カタログ価格
3,900円
サイズ
201
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
FD35EV-TRM1820-SL/250-033-816/
FD35EV-TRM スタンダード用上レール 面付用 シルバー 1820mm
必須選択部品
FD35EV-TRM1820-SL
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20
部品詳細
販売価格
（単価 × 入数）
3,120円(税込3,432円)
（3,120円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール:面付用／色:アンバー／長さ:1820mm

品番
61141-00010465
カタログ価格
4,400円
サイズ
201
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
FD35EV-TRM1820-UM/250-033-819/
FD35EV-TRM スタンダード用上レール 面付用 アンバー 1820mm
必須選択部品
FD35EV-TRM1820-UM
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20
部品詳細
販売価格
（単価 × 入数）
3,520円(税込3,872円)
（3,520円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール:面付用／色:ホワイト／長さ:1820mm

品番
61141-00010466
カタログ価格
4,880円
サイズ
201
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
FD35EV-TRM1820-WT/250-033-822/
FD35EV-TRM スタンダード用上レール 面付用 ホワイト 1820mm
必須選択部品
FD35EV-TRM1820-WT
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20 ※シルバー
部品詳細
販売価格
（単価 × 入数）
3,904円(税込4,294.4円)
（3,904円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール:掘込用／色:シルバー／長さ:1820mm

品番
61141-00010467
カタログ価格
3,900円
サイズ
201
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
FD35EV-TRH1820-SL/250-033-834/
FD35EV-TRH スタンダード用上レール 掘込用 シルバー 1820mm
必須選択部品
FD35EV-TRH1820-SL
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20
部品詳細
販売価格
（単価 × 入数）
3,120円(税込3,432円)
（3,120円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール:掘込用／色:アンバー／長さ:1820mm

品番
61141-00010468
カタログ価格
4,400円
サイズ
201
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
FD35EV-TRH1820-UM/250-033-837/
FD35EV-TRH スタンダード用上レール 掘込用 アンバー 1820mm
必須選択部品
FD35EV-TRH1820-UM
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20
部品詳細
販売価格
（単価 × 入数）
3,520円(税込3,872円)
（3,520円 × 1本）
注文数
自社出荷/通常便
銀行振込,クレジットカード決済,クロネコ掛け払い

上レール:掘込用／色:ホワイト／長さ:1820mm

品番
61141-00010469
カタログ価格
4,880円
サイズ
201
出荷日(納期)
2～3営業日
販売単位
1本単位
管理コード
FD35EV-TRH1820-WT/250-033-840/
FD35EV-TRH スタンダード用上レール 掘込用 ホワイト 1820mm
必須選択部品
FD35EV-TRH1820-WT
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20
部品詳細
販売価格
（単価 × 入数）
3,904円(税込4,294.4円)
（3,904円 × 1本）
注文数
自社出荷/通常便

引戸必須部品セット(FD35SPHHP)※グレー

品番
su04x000564a-y00-t01
カタログ価格
8,460円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD35SPHHP/250-056-231/
上ローラー 掘込用
必須部品
FD35SP-WRH
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20
部品詳細
上キャッチ グレー
必須選択部品
FD30-HTST-GR
部品詳細
下ガイド ローラー付
必須部品
FD50-BGR18
部品詳細
販売価格
（単価 × 入数）
6,768円(税込7,444.8円)
（6,768円 × 1セット）
注文数
自社出荷/通常便

引戸必須部品セット(FD35SPHHP)※ダークブラウン

品番
su04x000564a-y00-t02
カタログ価格
8,460円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD35SPHHP-DB//
上ローラー 掘込用
必須部品
FD35SP-WRH
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20
部品詳細
上キャッチ ダークブラウン
必須選択部品
FD30-HTST-DB
部品詳細
下ガイド ローラー付
必須部品
FD50-BGR18
部品詳細
販売価格
（単価 × 入数）
6,768円(税込7,444.8円)
（6,768円 × 1セット）
注文数
自社出荷/通常便

引戸必須部品セット(FD35SPHHP)※ホワイト

品番
su04x000564a-y00-t03
カタログ価格
8,460円
出荷日(納期)
在庫品
販売単位
1セット
管理コード
FD35SPHHP-WT//
上ローラー 掘込用
必須部品
FD35SP-WRH
[付属ねじ] 十字穴付皿タッピンねじ 3.5×20
部品詳細
上キャッチ ホワイト
必須選択部品
FD30-HTST-WT
部品詳細
下ガイド ローラー付
必須部品
FD50-BGR18
部品詳細
販売価格
（単価 × 入数）
6,768円(税込7,444.8円)
（6,768円 × 1セット）
注文数
自社出荷/通常便

扉下側埋め込みガイドレール / 長さ:1500mm

品番
61141-00006943
カタログ価格
1,920円
出荷日(納期)
在庫品
販売単位
1本単位
管理コード
FD30-HBRT1500SIL/250-019-971/309934
FD30-HBRT1500SIL 扉下側埋め込みガイドレール
オプション部品
FD30-HBRT1500SIL
部品詳細
販売価格
（単価 × 入数）
1,536円(税込1,689.6円)
（1,536円 × 1本）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

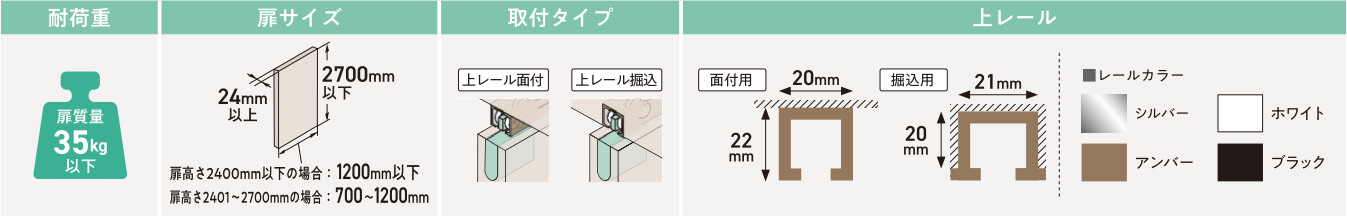

高い信頼性と軽快な操作感を実現！！施設・店舗にも対応可能な引戸スタンダードタイプ。可倒式レバーにより、扉の脱着が、より簡単・確実になりました。

扉幅扉高さ2400mm以下の場合1200mm以下、扉高さ2401～2700mmの場合700～1200mm
扉高さ2700mm以下
扉厚24mm以上
扉質量35kg以下（扉１枚当り）

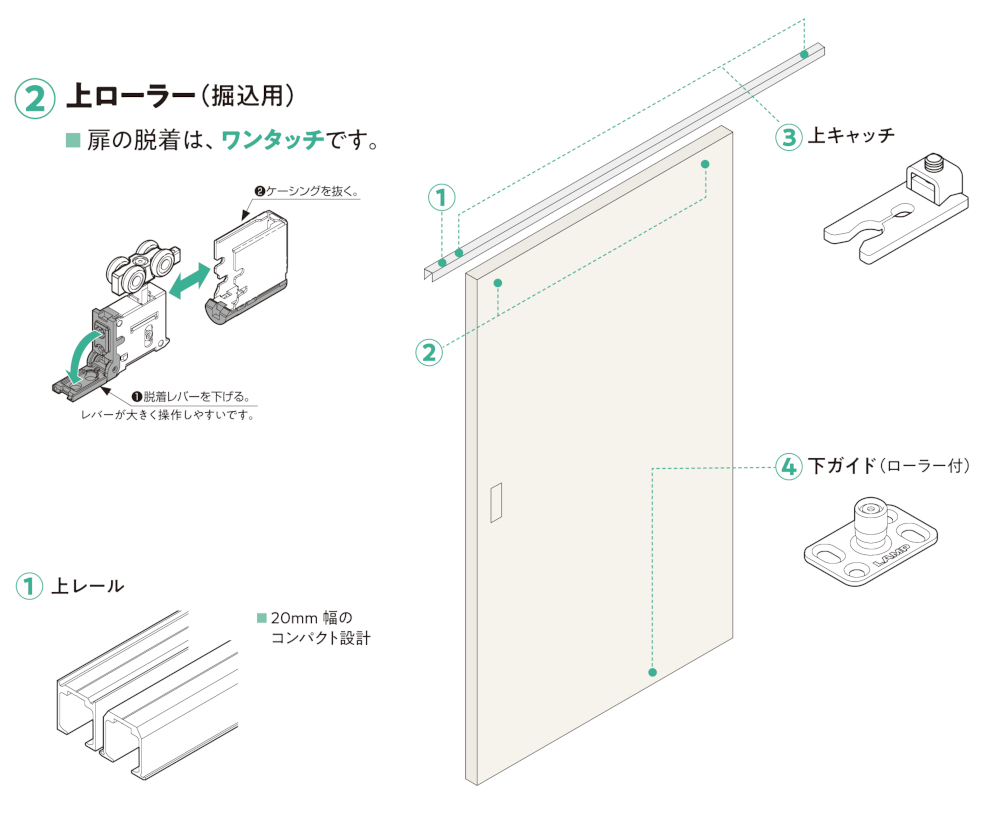

構成部品

部品 [必須] 上レール※選択部品 [必須 ] 部品 [推奨] オプション
①上レール
面付用
 ①上レール
掘込用
 ②上ローラー


FD35SP-WRH		 ③上キャッチ


FD30-HTST		 ④下ガイド
ローラー付

FD50-BGR18		 ⑤扉下側埋め込み
ガイドレール

FD30-HBRT1500SIL
片引き
 長さ 1820mm × 1本
スタンダード用		 2ヶ 2ヶ 1ヶ (1本)
2枚引き違い
 長さ 1820mm × 2本
スタンダード用		 4ヶ 4ヶ 2ヶ (2本)

納まり寸法例

※2　上レールと扉の隙間は -4mm　から　+4mm　の範囲で調整できます。

※3　扉の木口面から見た扉の左右位置は　-2mm から +2mm　の範囲で調整できます。

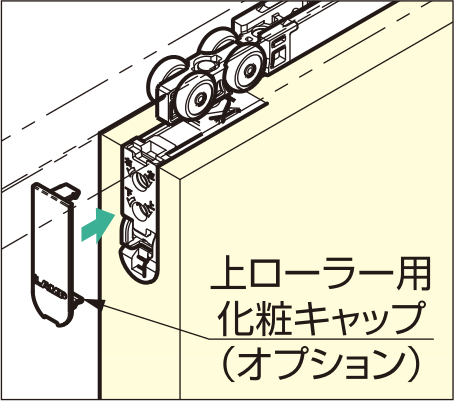

※［　］は上ローラー用化粧キャップ(オプション)を付けた場合の寸法です。

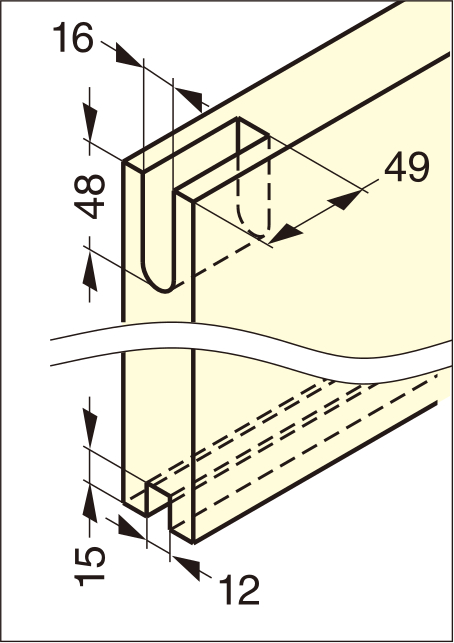

扉加工寸法

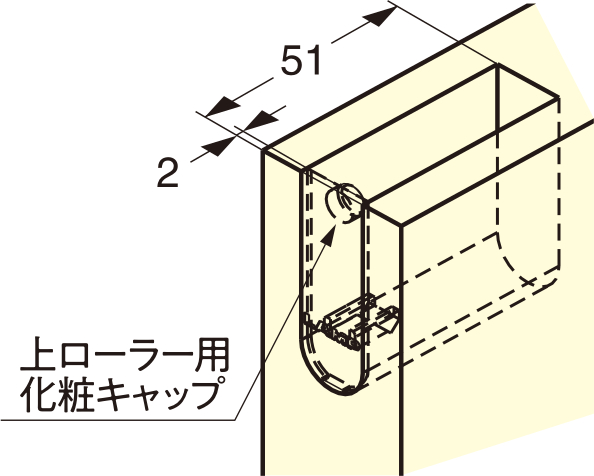

上ローラー用化粧キャップ(オプション)を使用する場合

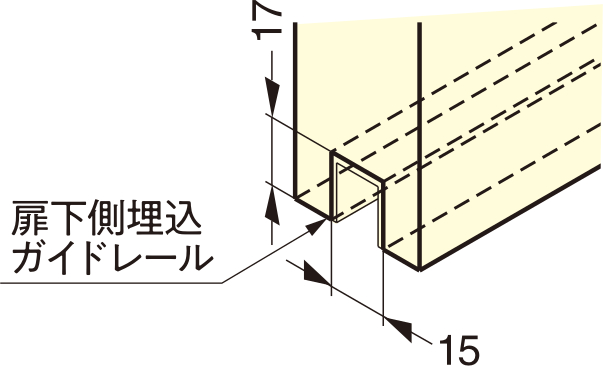

扉下側埋込ガイドレール⑤(推奨オプション)を使用する場合

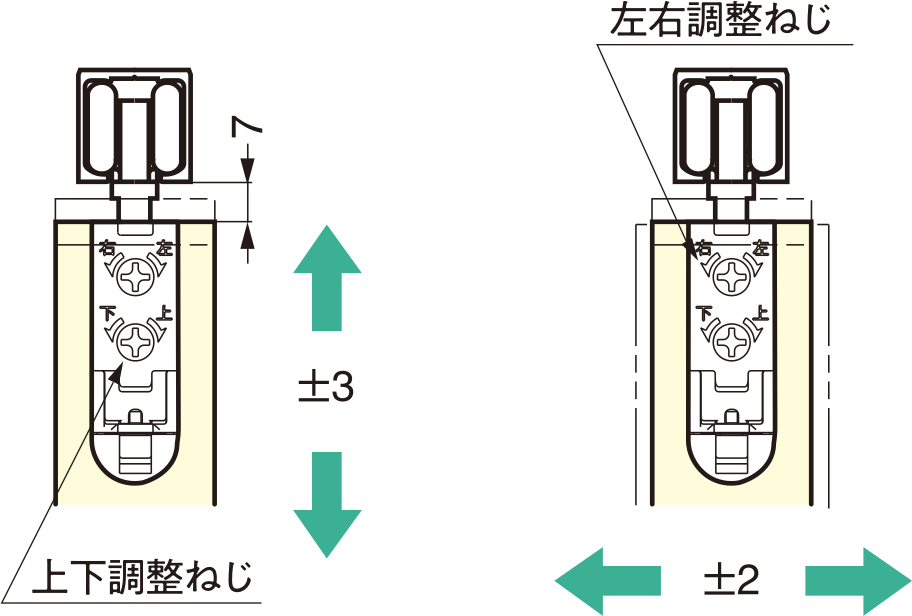

扉の調整

(+)No.2ドライバー1本で調整可能です。
