ベスト/BEST No.1602D 非常解グレビティヒンジ/枠付用 センターストップあり/ピボット式(ドア厚:30mm~45mm)
商品管理番号 | best_hinge_1602D |
---|---|
生産地 | 株式会社ベスト |
No.1602D 非常解グレビティヒンジ
非常時に戸先側のスライドボルトで非常解錠しても、内側に開けられない場合(ブース内に人が倒れている)、このグレビティヒンジなら、吊元からドアごと外して中の人を救出する事ができます。
用途 | ラバトリーブース |
---|---|
材質 | ステンレス鋼 SUS304 ポリアセタール樹脂 |
ドア厚 | 30mm~45mm |
ドア重量 | 30kg |
取付ネジ | 皿タッピングネジ 4×30mm なべタッピンネジ 4×30mm |
非常救出機能
No.1602D ドアの外し方手順
(非常解錠付のスライドボルトを解錠してからの手順です。)

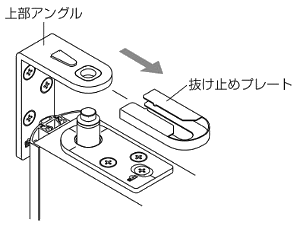

1.上部アングルから抜け止めプレートを外します。

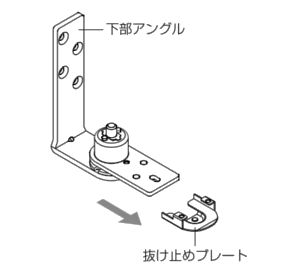

2.下部アングルから抜け止めプレートを外します。
3.軸芯を下から引き抜きます。

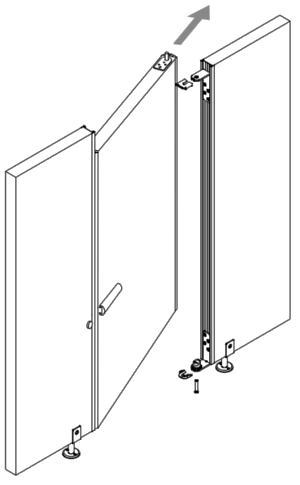

4.上部の軸を押し込んでプレート穴から外し、ドアを外します。
No.1602D 取付方法

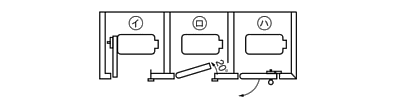

図A(ラバトリーブースの使用例)
<未使用時のドア、停止位置>
- 外開内開左右勝手がカムの向きで簡単に設定できます。
- 未使用時に、内側約20度でドアが停止する設定も簡単にできます。
- ドアは静止位置より90度開きで約8mmせり上がります。
図B 取付正面図
※取外し不要の場合
- いずれの場合もA-15=ドア高
※取外し可能の場合
- ドアをケンドン式に取外し自由にしたい場合は、いずれの場合もA-40mm=ドア高にしてください。
- の便房の物入れが連続しあっても閉ドア時にはドアの上下線が揃います。但しB寸法は守ってください。

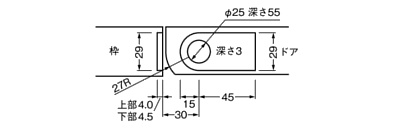

図C 枠及びドア上下の彫込図
< 取付方法>
- 枠側下部ヒンジを図B、寸法のように彫込み、芯棒を必ず垂直にして取付けてください。ドア側下部ヒンジをドア停止位置迄差込み、図Aのように希望する状態になるよう、テーパーハブで操作してください。
- 枠側上部のヒンジを図のように彫込み、取付けてください。ただし、取外し不要の場合は彫込みだけして、取付けは⑤の段階でします。芯棒は下部ヒンジと一線に垂直であること。
- ドア側上下部ヒンジを図Cの要領で彫込み、取付けてください。ドア吊元は片面または両面を図Cのようにアール加工してください。穴芯は枠木口面より30mmとし掘込みは垂直であること。
- ドアは先に上部より差込み、下へ落とし込んでください。
- 取外し不要の場合は、枠側上部ヒンジをドアに差込んでから枠に取付けてください。
ベストBEST 中心吊ヒンジの比較
品番 | |||||
---|---|---|---|---|---|
製品 | SCヒンジ |
SCヒンジ |
グレビティヒンジ |
グレビティヒンジ |
グレビティヒンジ ロングタイプ |
代替品 | No.1602A No.1602B |
No.1602AK | |||
センター ストップ |
× | × | ○ | ○ | ○ |
ドア吊込方法 | ピボット式 | ピボット式 | ピボット式 | ピボット式 | ピボット式 |
角度調整 | 22.5度ずつ | 22.5度ずつ | 10度ずつ | 10度ずつ | 10度ずつ |
せり上がり | - | - | 4mm | 4mm | 4mm |
仕様 | 枠付用 | 笠木用 | 枠付用 | 笠木用 | 枠付用 |
ドア厚 | 30~45mm | 30~45mm | 30~45mm | 30~45mm | 30~45mm |
ドア重量 | 10~20kg | 10~20kg | 10~30kg | 10~30kg | 10~30kg |
品番 | ||||
---|---|---|---|---|
製品 | 非常解 グレビティヒンジ |
非常解 グレビティヒンジ |
グレビティヒンジ |
グレビティヒンジ |
代替品 | ||||
センター ストップ |
○ | ○ | ○ | ○ |
ドア吊込方法 | ピボット式 | ピボット式 | ケンドン式 | ケンドン式 |
角度調整 | 10度ずつ | 10度ずつ | 20度ずつ | 20度ずつ |
せり上がり | 4mm | 4mm | 8mm | 8mm |
仕様 | 枠付用 | 枠付用 | 枠付用 | テラゾー用 |
ドア厚 | 30~45mm | 25~45mm | 36~55mm | 40mm |
ドア重量 | 10~30kg | 10~30kg | 20kg | 10~20kg |
