ベスト/BEST No.1602C グレビティヒンジ/枠付用 センターストップあり/ケンドン式（ドア厚：36mm～55mm）

ベスト/BEST No.1602C グレビティヒンジ/枠付用 センターストップあり/ケンドン式（ドア厚：36mm～55mm）

商品管理番号 best_1602c
生産地 株式会社ベスト
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

仕上:ステンレス

品番
No.1602C/1602C/004381
カタログ価格
6,200円
出荷日(納期)
在庫品
販売単位
1個～
商品管理コード
61141-00000925
1602C ステンレス
販売価格
（単価 × 入数）
4,478円(税込4,925.8円)
（4,478円 × 1個）
注文数
自社出荷/通常便

仕上:黒

品番
No.1602C/1602C-88/
カタログ価格
10,680円
出荷日(納期)
3～5営業日
販売単位
1個単位
商品管理コード
61141-00006384
1602C 黒
販売価格
（単価 × 入数）
6,846円(税込7,530.6円)
（6,846円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

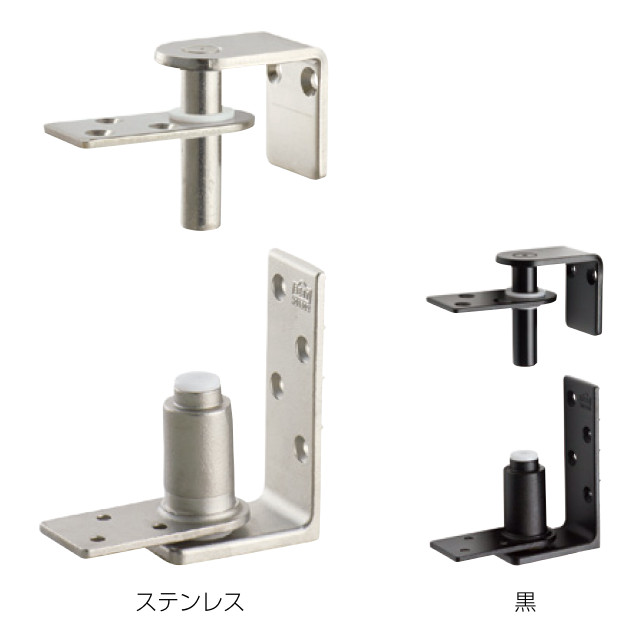

ベストBEST No.1602C グレビティヒンジ（枠付用）カラバリ

ベスト/BEST No.1602C グレビティヒンジ（枠付用）

  • バネを使用しない自閉（開）装置が付いたヒンジです。
  • 外開・内開・左右勝手がカムの向きで簡単に設定できます。
  • ドアの静止位置より90度開きで約8mmせり上がります。
センターストップ あり
ドア吊込み方法 ケンドン式
角度調整 20度
せり上がり 8mm
用途 ラバトリーブース、カウンター扉

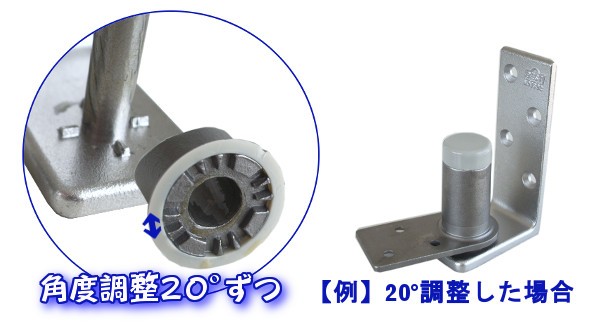

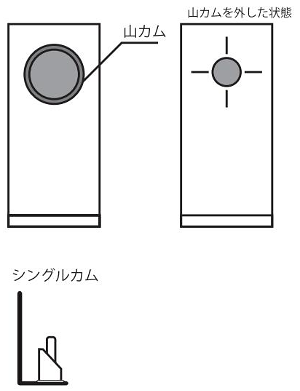

センターストップ0°から左右20°、90°から左右20°の角度調整が可能。

※山カムの溝が0°と90°の左右20°のみ

ベストBEST No.1602C グレビティヒンジ（枠付用）

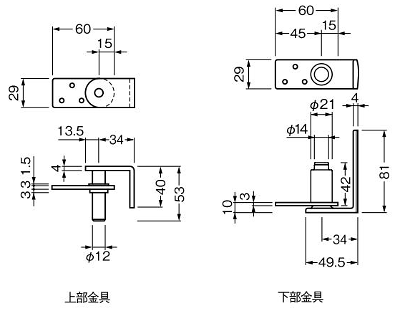

No.1602C 寸法図

ベストBEST No.1602C グレビティヒンジ（枠付用）寸法図
ベストBEST No.1602C グレビティヒンジ（枠付用）
用途 ラバトリーブース、湯沸室、カウンター、配膳室、手術室など
材質 ステンレス鋼 SUS304/ステンレス鋳物 SCS13
ドア厚 36～55mm
ドア重量 20kg
使用頻度の高い場所には専用サポートを使用してください。
付属ネジ 皿タッピンネジ4×30mm

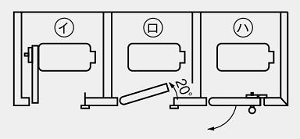

No.1602C 取付方法 図A（ラバトリーブースの使用例）

ベストBEST No.1602C グレビティヒンジ（枠付用）取付方法
<未使用時のドア、停止位置>
●外開内開左右勝手がカムの向きで簡単に設定できます。
●未使用時に、内側約20度でドアが停止する設定も簡単にできます。
●ドアは静止位置より90度開きで約8mmせり上がります。

No.1602C 取付方法 図B 取付正面図

ベストBEST No.1602C グレビティヒンジ（枠付用）取付方法
※取外し不要の場合
(イ)(ロ)(ハ)いずれの場合もA-15=ドア高

※取外し可能の場合
ドアをケンドン式に取外し自由にしたい場合は、(イ)(ロ)(ハ)いずれの場合もA-40mm=ドア高にしてください。
(ハ)の便房(イ)の物入れが連続しあっても閉ドア時には、ドアの上下線が揃います。但しB寸法は守ってください。

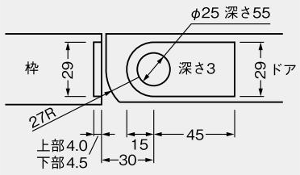

No.1602C 取付方法 図C 枠及びドア上下の彫込図

ベストBEST No.1602C グレビティヒンジ（枠付用）取付方法
<取付方法>
1.枠側下部ヒンジを図B、(B)寸法のように彫込み、心棒を必ず垂直にして取付けてください。ドア側下部ヒンジをドア停止位置迄差込み、図Aのように希望する状態になるよう、テーパーハブで操作してください。

2.枠側上部ヒンジを図のように彫込み、取付けてください。ただし、取外し不要の場合は彫込みだけして、取付けは⑤の段階でします。芯棒は下部ヒンジと一線に垂直であること。

3.ドア側上下部ヒンジを図Cの要領で彫込み、取付けてください。ドア吊元は片面または両面を図Cのようにアール加工してください。穴芯は枠木口面より30mmとし彫込みは垂直であること。

4.ドアは先に上部より差込み、下へ落とし込んでください。

5.取外し不要の場合は、枠側上部ヒンジをドアに差込んでから枠に取付けてください。
