スガツネ工業/ランプ SDS-100-TV型・SDS-C100-TV型 ソフトダウンステー 下開き 左右兼用
商品管理番号 | lamp_softdown_sds-100-tv |
---|---|
生産地 | スガツネ工業株式会社 |
開き方 | 品番 | 仕様 | 左右兼用 | 扉の最大モーメント |
---|---|---|---|---|
下開き |
SDS-100W(B)-TV | ─ | ○ | 0.49~1.18N・m/1本 (5~12kgf・cm/1本) |
SDS-100W(B)-TVZ | 1.62~3.68N・m/1本 (16.5~37.6kgf/1本) |
|||
SDS-C100W(B)-TV | キャッチ付 | 0.49~1.18N・m/1本 (5~12kgf・cm/1本) |
||
SDS-C100W(B)-TVZ | 1.62~3.68N・m/1本 (16.5~37.6kgf/1本) |

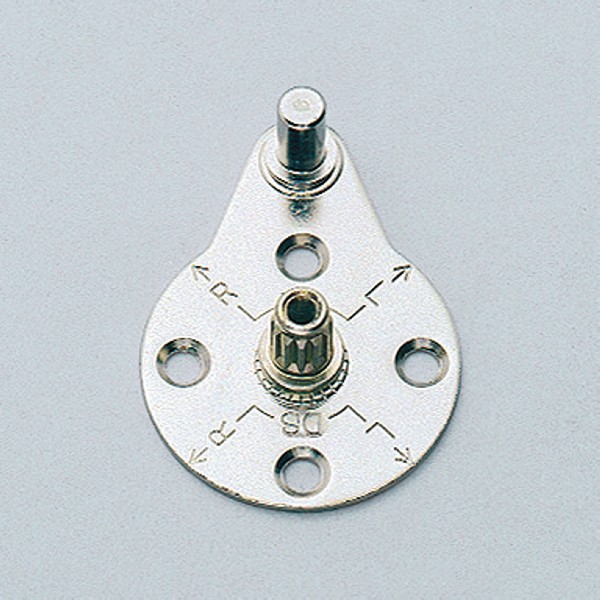

マウンティングプレート
SDS-A
蓋・扉の寸法や質量などの数値を入力するだけで、条件に合う製品を選定したり、モーメントや操作力をシュミレーション(グラフ表示)したりするツールです。
SDS-100-TV型・SDS-C100-TV型 ソフトダウンステー
- ラプコン機構を搭載した下開き扉用のソフトダウンステーです。
- 左右兼用です。
- SDS-C100-TV型(キャッチ付)には扉が閉じた状態を保持するキャッチを組み込んでいます。SDS-100-TV型(キャッチなし)を使用する場合は、別にキャッチが必要です。
【仕 様】
- 仕様温度:0℃~40℃
【注 意】
- 取扱い上のご注意を必ずご確認ください。
- 開いた扉面に物を置いたり、扉面上で作業をなどを行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。
【付属品】
- マウンティングプレート SDS-A
- 十字穴付皿タッピンねじ3.5×14
【別売品】
ソフトダウンステーSDS-100-TV/SDS-C100-TV 取扱説明書
ソフトダウンステーSDS-100-TVZ/SDS-C100-TVZ 取扱説明書

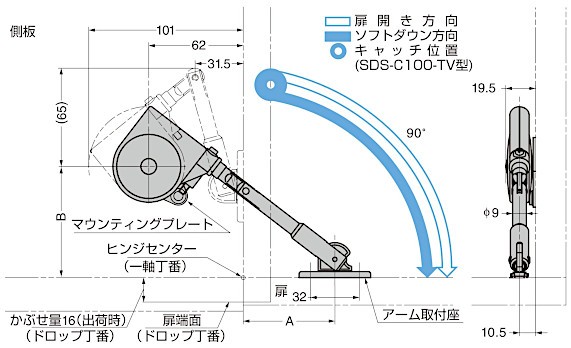

【取付図】下開き90°右付の例
扉の開き方向にソフトダウンします。本図は、一軸丁番(平丁番)、もしくはドロップ丁番使用時の取付例です。吊元丁番 | A | B |
---|---|---|
一軸丁番 | 60 | 73 |
ドロップ丁番(SDH-001型) | 65※1 | 62 |
ドロップ丁番(SDH-P型) | 66※2 | 60 |
※2印はドロップ丁番のかぶせ量が19mm(出荷時)の場合です。
ドロップ丁番は弊社の3方向調整式のSDH-001型、SDH-P型をご使用ください。
扉のかぶせ・すき間・左右調節をした後に、上図および上表の寸法に従って取り付けてください。
【ステーの選定】
- 扉の最大モーメントに応じて2種類の中から選べます。
扉の最大モーメント(N・m)=扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)
扉質量早見表 PDF:526KB
扉の最大モーメントN・m | 品番末尾 | 必要数 |
---|---|---|
0.49~1.18 | TV | 1本 |
1.62~3.68 | TVZ |
- 2本使いの場合は、上記モーメントの2倍まで対応できます。

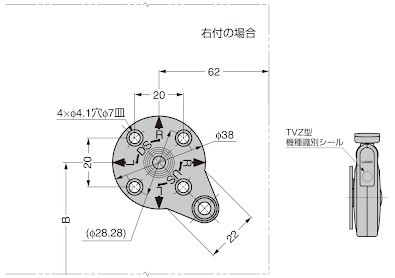

【マウンティングプレートの取付方向】
品番 | 仕様 | 主材料 | 仕上/色 | 蓋の最大モーメント N・m/1本 |
蓋の最大モーメント kgf・cm/1本 |
---|---|---|---|---|---|
SDS-100W-TV | キャッチなし | ABS樹脂/ 鋼(SPCC) |
ニッケルめっき/ホワイト | 0.49~1.18 | 5~12 |
SDS-100B-TV | ニッケルめっき/ブラック | ||||
SDS-C100W-TV | キャッチ付 | ニッケルめっき/ホワイト | |||
SDS-C100B-TV | ニッケルめっき/ブラック | ||||
SDS-100W-TVZ | キャッチなし | ニッケルめっき/ホワイト | 1.62~3.68 | 16.5~37.6 | |
SDS-100B-TVZ | ニッケルめっき/ブラック | ||||
SDS-C100W-TVZ | キャッチ付 | ニッケルめっき/ホワイト | |||
SDS-C100B-TVZ | ニッケルめっき/ブラック |
