ワンタッチ折りたたみ棚受 タッチポン
商品管理番号 | ace_touchpon |
---|---|
生産地 | 株式会社田邊金属工業所 |

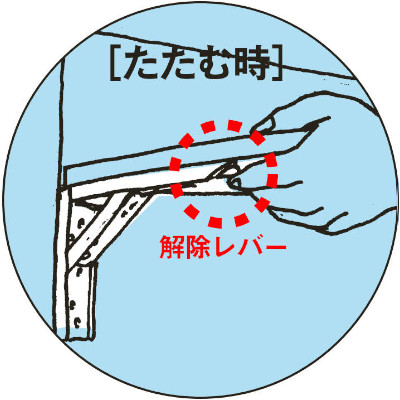

棚板を少し持ち上げて、左右の金具の解除レバーを同時に押す

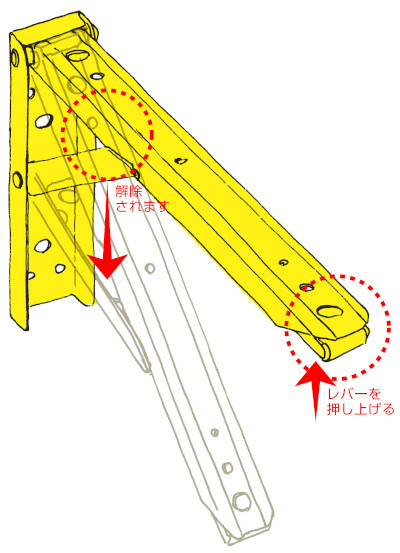

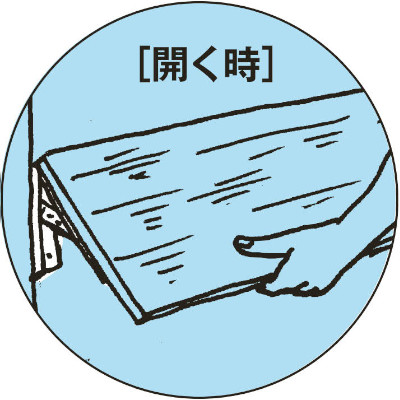

棚板を90°以上持ち上げると自動でストッパーがかかります
タッチポン
材質 | 鋼板 |
---|---|
仕上 | 白、黒、茶 |
サイズ | 200mm、300mm |
付属 | トラスタッピング(クロメート) M3.5×15 6本 皿タッピング(クロメート) M3.5×20 12本 |
耐荷重 | 40kg ※耐荷重は2本当たりの数値です。 また、壁面への取付方法、取付ピッチによっても 変わってくる事がありますので参考値です。 |
梱包 | 1セット(2本)ブリスターパック |

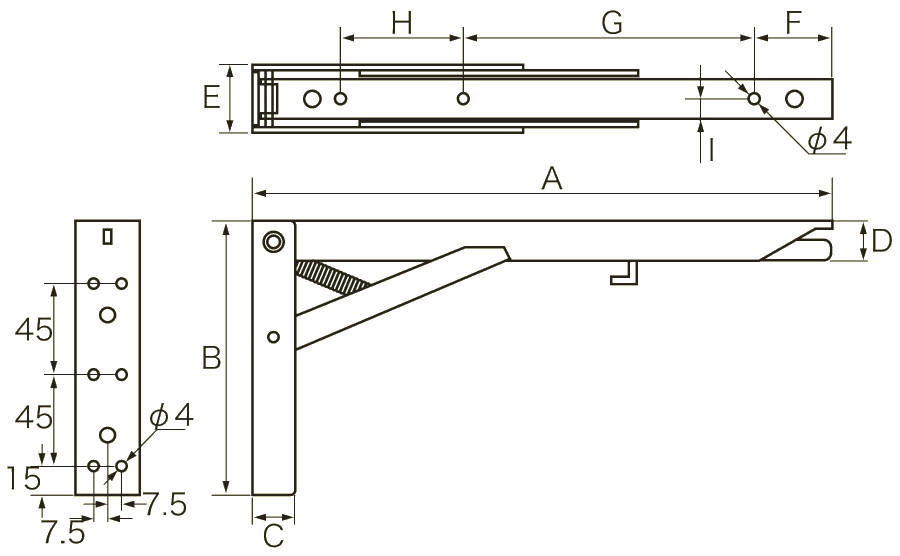

呼称 | A | B | C | D | E | F | G | H | I | 耐荷重 |
---|---|---|---|---|---|---|---|---|---|---|
200mm | 198 | 135 | 14 | 12 | 31 | 25 | 77 | 57 | 10.5 | 40kg |
300mm | 292 | 40 | 152 | 62 |
タッチポンの取付方法

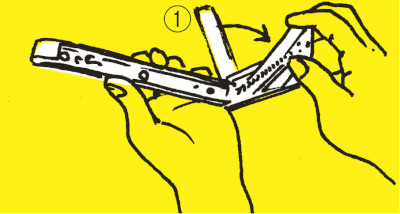

1.金具を用意する
折りたたまれた金具を開いた後、真ん中の金具①を金具の短い方に戻します。この時、指を挟まないように注意してください。

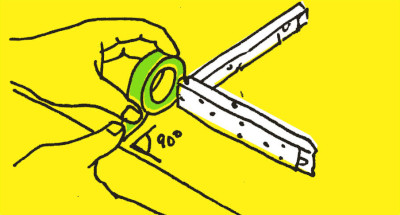

2.取付位置を決める
水平・垂直の取付位置にマスキングテープ等で印を付けます。
※左右の金具の取付位置は、必ず水平にして取り付けてください。水平でない場合は、正しく作動しない恐れがあります。

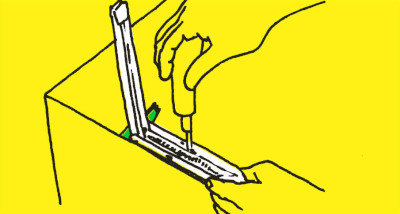

3.金具を壁面に取り付ける
金具を印に合わせて、付属ネジの長い方を使ってネジ留めしてください。金具の中心にの穴が中心にくるように金具を垂直にしてネジ留めしてください。

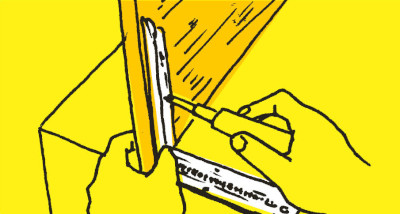

4.棚板を金具に取り付ける
棚板をスムーズに上げ下げできるように壁から3mmくらい間隔をあけて短い方のビスを使って棚板を取り付けてください。
もう一方の金具も同様に取り付けます。
