スガツネ工業/ランプ LL-66 レバーラッチ
| 商品管理番号 | lamp_reverlatti_ll-66 |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 資料 | 取付説明書（日本語） PDF : 160 KB |
LL-66型 レバーラッチ
- かぶせ仕様で、キャビネット地板の下側に伸びがある扉に使用します。
- つまみ、ハンドルは不要です。
- 地震などの揺れでも扉が開きにくい構造です。
- パッキン付き扉にも取付けできます。
- 取付位置を調整できます(本体：上下±1.5mm、受座：前後±1.5mm)。
- キッチンのレンジまわりなどで使用する場合は、難燃タイプのLL-66GR（UL94V-0適合グレード）をお選びください。
※難燃タイプはグレー色のみとなります。
【注 意】
- 長時間の仕様などで扉が反ったり、垂れ下がったりすると、正常に作動しなくなることがあります。 その場合、扉の建て付けを調整するか、本品の取付位置を調節してください。
- 本体と受座の指定の掛り代6.5mmは必ず確保してください。
- 予想を超える衝撃が加わると扉が開放してしまう場合がありますので、重量物などの収納はお避けください。
【付属品】
- 十字穴付トラスタッピンねじ4×12

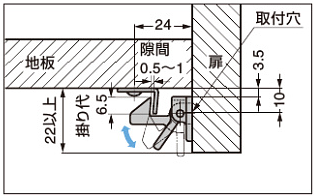

【取付図】

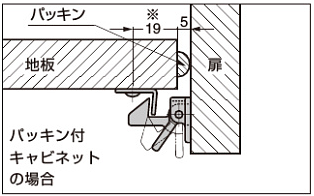

図は地板と扉の隙間が5mmの場合です。※印付寸法は24-(地板と扉の隙間寸法)です。

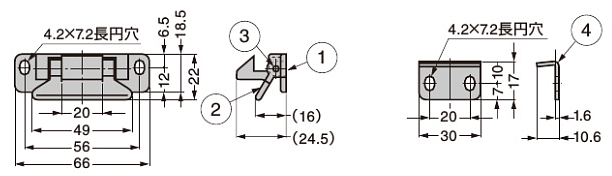

| No. | 部品名 | 材料 | 仕上/色 | ||
|---|---|---|---|---|---|
| BR、WT、GR、BL | CR | BR、WT、GR、BL | CR | ||
| ① | 本体 | ポリアミド（PA） | ポリカーボネート（PC） ABS樹脂 |
ブラウン、ホワイト、グレー、ブラック | クロムめっき |
| ② | レバー | ||||
| ─ | ばね | ステンレス鋼（SUS304） | ─ | ||
| ③ | 軸 | 鋼 | 有色クロメート処理 | 光沢クロメート処理 | |
| ④ | 受座 | 鋼（SPCC） | ニッケルめっき | ||
| 品番 | 仕様 | 仕上/色 | 保持力N | 保持力kgf | 質量g |
|---|---|---|---|---|---|
| LL-66BR | ─ | ブラウン | 196 | 20 | 25 |

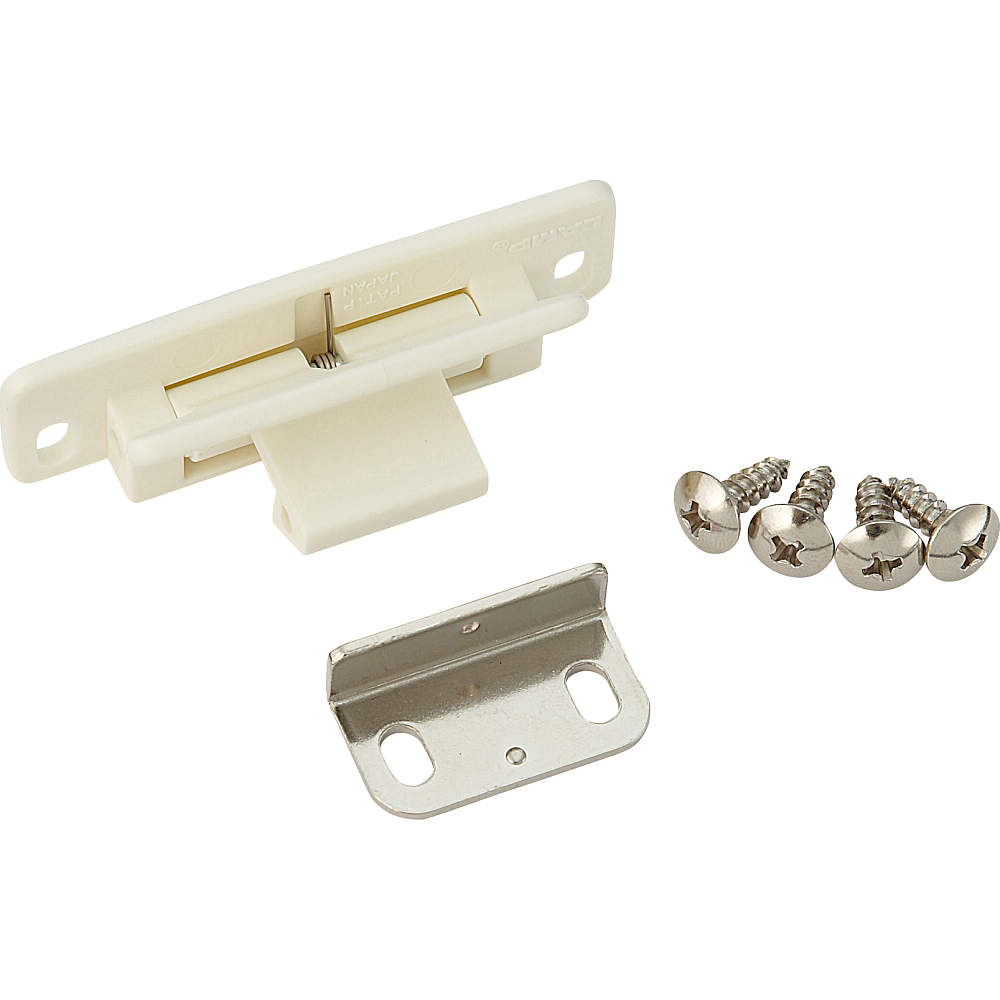

| LL-66WT | ホワイト | ||||

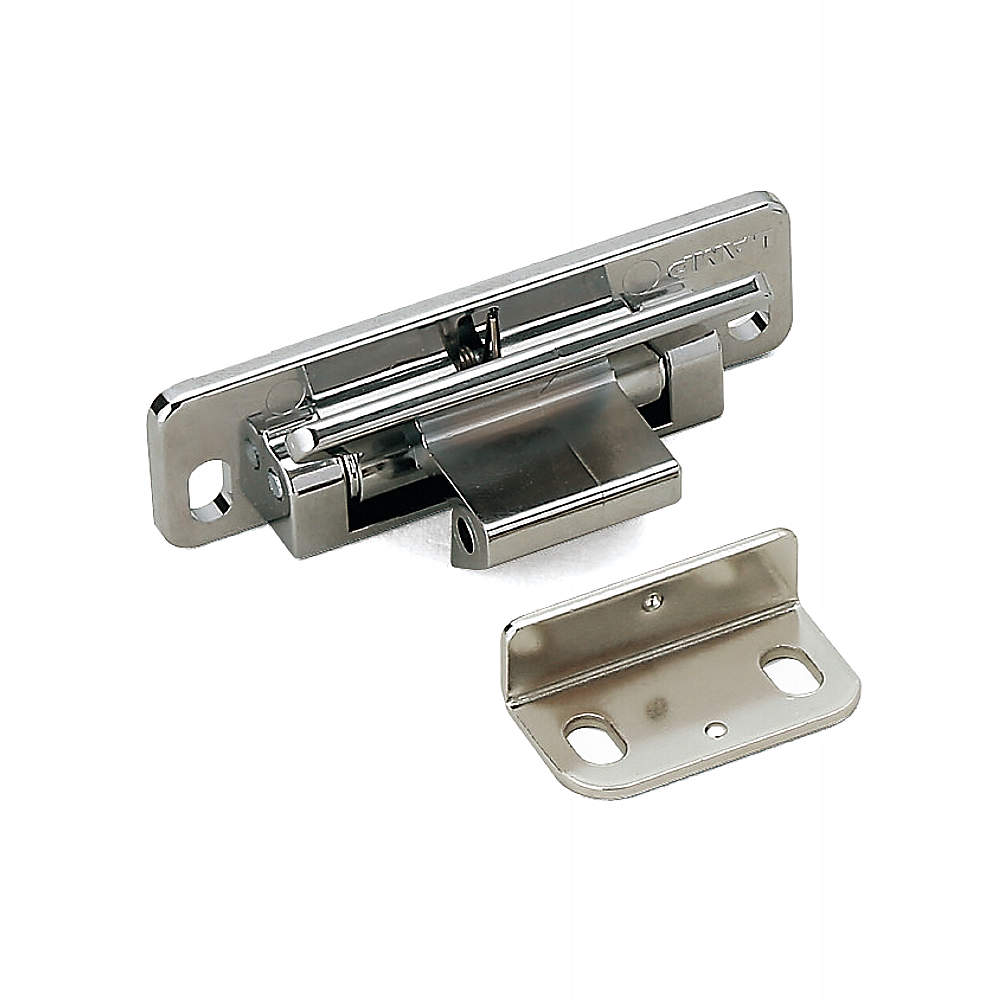

| LL-66CR | クロムめっき | 26 | |||

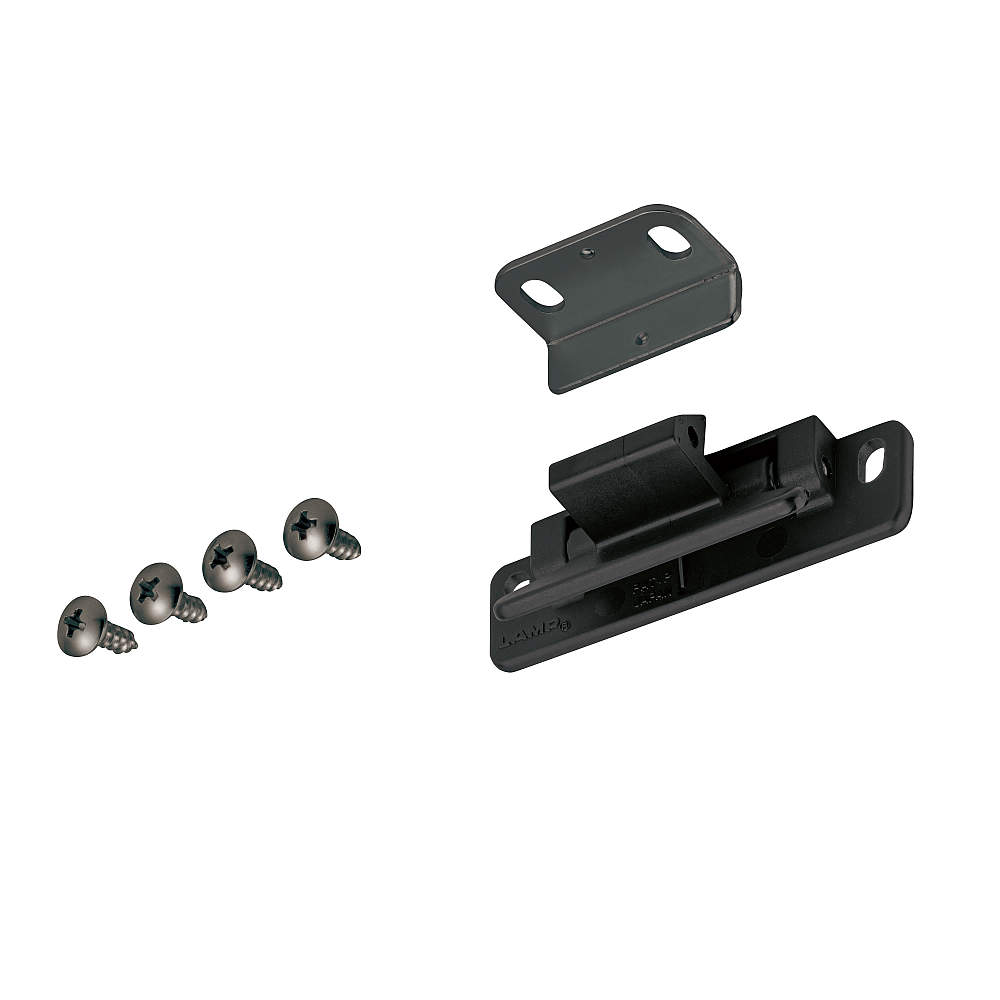

| LL-66BL | ブラック | 25 | |||
| LL-66GR | 難燃タイプ | グレー |
