スガツネ工業/ランプ LL-66S オールステンレス鋼製レバーラッチ
| 商品管理番号 | lamp_ll66s |
|---|---|
| 生産地 | スガツネ工業株式会社 |
| 資料 | 取付説明書（日本語） PDF : 135 KB |
ランプ LL-66S オールステンレス鋼製レバーラッチ
- ステンレス鋼(SUS316)を使用した、耐熱性、耐食性に優れたラッチです。
- かぶせ仕様で、キャビネット地板の下側まで伸びがある扉に使用します。
- つまみ、ハンドルは不要です。
- 地震などの揺れでも扉が開きにくい構造です。
- パッキン付き扉にも取り付けできます。
- 取付位置を調節できます。(本体：上下±1.5mm、受座：前後±1.5mm)
【用 途】
- マリン関連の家具および設備など
【注 意】
- キッチンのレンジまわりなど、火の近くでのご使用は熱をもつことがあります。やけどにご注意ください。
- 本体と受座の指定の掛り代5.2mmは必ず確保してください。
- 予想を超える衝撃が加わると扉が開放してしまう場合があるため、重量物などの収納はお避けください。
【付属品】
- 十字穴付トラスタッピンねじ4×12(ステンレス鋼)
| 品番 | 保持力N | 保持力kgf | 質量g |
|---|---|---|---|
| LL-66S | 196 | 20 | 85 |

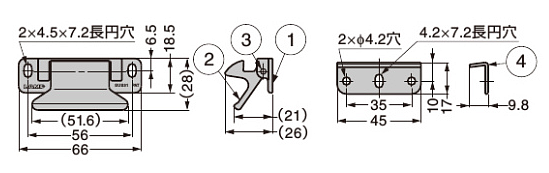

【取付図】
図は地板と扉の隙間が5mmの場合です。※印付寸法は23-(地板と扉の隙間寸法)です。
| № | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | 本体 | ステンレス鋼(SCS14) | 鏡面研磨 |
| ② | レバー | ||
| - | ばね | ステンレス鋼(SUS316) | 素地 |
| ③ | 軸 | ||
| ④ | 受座 | 鏡面研磨 |
※SCS14はSUS316相当の鋳鋼材です。
