スガツネ工業/ランプ ラプコン ドアダンパー LDD-S型

スガツネ工業/ランプ ラプコン ドアダンパー LDD-S型

商品管理番号 lamp_ldd-s
生産地 スガツネ工業株式会社
内訳
販売価格
（単価 × 入数）
 注文数
自社出荷/通常便

色：ホワイト 勝手：右勝手

品番
61141-00000646
カタログ価格
4,940円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
LDD-S-R-WT/270-018-984/310003
販売価格
（単価 × 入数）
3,952円(税込4,347.2円)
（3,952円 × 1個）
注文数
自社出荷/通常便

色：ホワイト 勝手：左勝手

品番
61141-00000642
カタログ価格
4,940円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
LDD-S-L-WT/270-018-985/310007
販売価格
（単価 × 入数）
3,952円(税込4,347.2円)
（3,952円 × 1個）
注文数
自社出荷/通常便

色：ライトグレー 勝手：右勝手

品番
61141-00000645
カタログ価格
4,940円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
LDD-S-R-LGR/270-018-986/310053
販売価格
（単価 × 入数）
3,952円(税込4,347.2円)
（3,952円 × 1個）
注文数
自社出荷/通常便

色：ライトグレー 勝手：左勝手

品番
61141-00000641
カタログ価格
4,940円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
LDD-S-L-LGR/270-018-987/310057
販売価格
（単価 × 入数）
3,952円(税込4,347.2円)
（3,952円 × 1個）
注文数
自社出荷/通常便

色：ライトブラウン 勝手：右勝手

品番
61141-00000644
カタログ価格
4,940円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
LDD-S-R-LBR/270-018-988/310060
販売価格
（単価 × 入数）
3,952円(税込4,347.2円)
（3,952円 × 1個）
注文数
自社出荷/通常便

色：ライトブラウン 勝手：左勝手

品番
61141-00000640
カタログ価格
4,940円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
LDD-S-L-LBR/270-018-989/310063
販売価格
（単価 × 入数）
3,952円(税込4,347.2円)
（3,952円 × 1個）
注文数
自社出荷/通常便

色：ダークブラウン 勝手：右勝手

品番
61141-00000643
カタログ価格
4,940円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
LDD-S-R-DBR/270-018-990/310064
販売価格
（単価 × 入数）
3,952円(税込4,347.2円)
（3,952円 × 1個）
注文数
自社出荷/通常便

色：ダークブラウン 勝手：左勝手

品番
61141-00000639
カタログ価格
4,940円
出荷日(納期)
在庫品
販売単位
1個単位
管理コード
LDD-S-L-DBR/270-018-991/310065
販売価格
（単価 × 入数）
3,952円(税込4,347.2円)
（3,952円 × 1個）
注文数
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

三次元調整機能付隠し丁番　HES3D型と併用できます。

対応ドア幅対応ドア質量付属品
900以下15～40kg十字穴付皿タッピンねじ 3.5×30
十字穴付バインドタッピンねじ 4×16

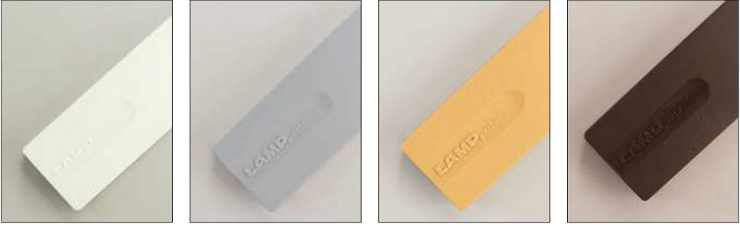

カラーバリエーション



ホワイト、ライトグレー、ライトブラウン、ダークブラウンの4色からお選びいただけます。

特徴

●既存のドアに後付けが可能な、屋内開き戸用ドアダンパーです。2011年度グッドデザイン賞を受賞しました。取付位置あわせが簡単で、施工性に優れています。

●ドアダンバー本体の厚さはわずか20mmのため、ドア枠にすっきりと納まります。ダンパー・引き込み機能の作動範囲が約15°と広く、従来の製品と比べ、早い位置からゆっくりと閉まり始めます。このため、丁番への負担も少なくなります。

●ドアクローザーとくらべ、ドアを軽く開けられます。スリムなデザインながら、最大ドア質量40kgまで対応します。

●開いたときにアームを引き込んだ状態にすると、ダンパー・引込機能をOFFにできます（アームを引き出すと、再びダンパー・引込機能をONにできます）。

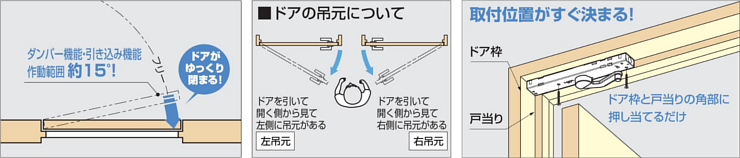

取り付け例


ランプ　ラプコン　ドアダンパー　LDD-S　取り付け例

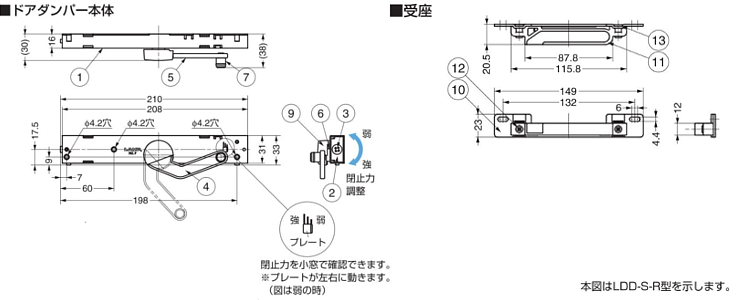

寸法図

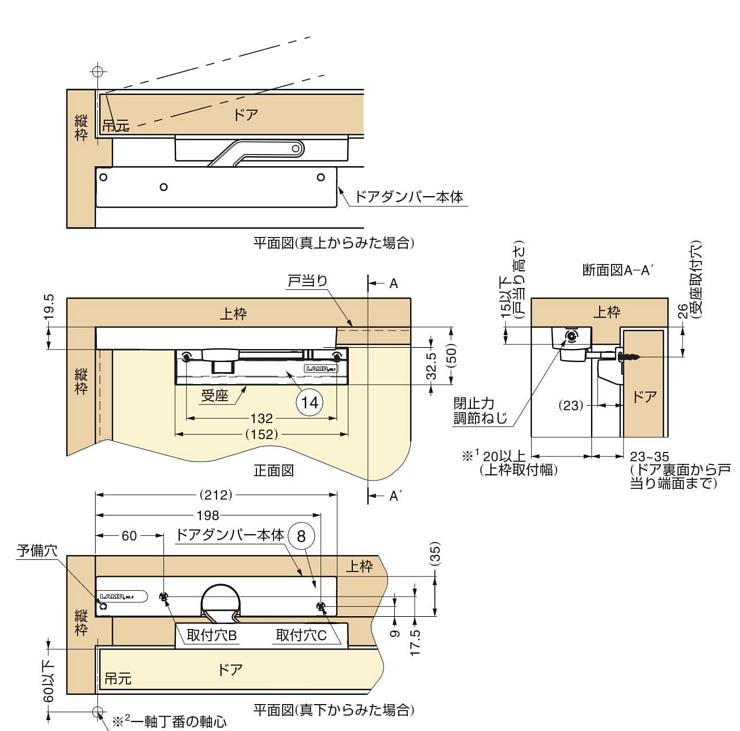

取付仕様図




※平面図は上枠取付幅が25mm以上の場合を示します。上枠取付幅が20mm以上25mm未満の場合は、ドアダンパー本体を縦枠から戸先方向に25mm離し、取付穴Bを使用せずに、予備穴と取付穴Cをねじで取り付けてください。
No.部品名材料仕上/色
①ボディケース鋼（SGCC）クロメート処理
②固定ブロックポリアセタール（POM）ナチュラル
③閉止力調整ねじ鋼クロメート処理
④アームステンレス鋼（SUS304）素地
⑤アームスペーサーポリアセタール（POM）選択色
⑥アーム軸亜鉛合金（ZDC）クロメート処理
⑦先端ローラーポリアセタール（POM）グレー
⑧本体カバーABS樹脂選択色
⑨アームカバーABS樹脂選択色
⑩受座プレート鋼（SPCC）クロメート処理
⑪受座ガイド亜鉛合金（ZDC）クロメート処理
⑫平小ねじ鋼（SWCH）ニッケルめっき
⑬プレスナット鋼（SPCC）ニッケルめっき
⑭受座カバーABS樹脂選択色
